Sada až 16 IP kamier PoE switch 16P+2G ATTE IP-16-20-H
Kód: 21306
Podrobný popis
Sada až 16 IP kamier PoE switch 16P+2G ATTE IP-16-20-H
Sada až 16 IP kamier vo vnútornom kryte ABOX-H (priestor pre NVR), napájanie 192 W (2x96 W), PoE switch 18 portov (16xPoE 10/100Mbps + 2xGigabit Uplink), elektronické poistky, typ IP-16-20-H
Účel
IP-16-20-H je hotová súprava určená na napájanie systému IP CCTV, ktorá pozostáva z 16 iP kamery elektronická ochrana výstupov PoE zabezpečuje nepretržitú prevádzku celého systému v prípade skratu alebo preťaženia jednotlivých napájacích vetiev, ako aj automatické obnovenie napätia po ukončení poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť siete, ako je napríklad CCTV 4K Ultra HD.
Súpravy s prepínačom PoE sú navrhnuté tak, aby spolupracovali s IP kamerami a inými sieťovými zariadeniami napájanými pomocou PoE 802.3at/af a PoE PASSIVE.

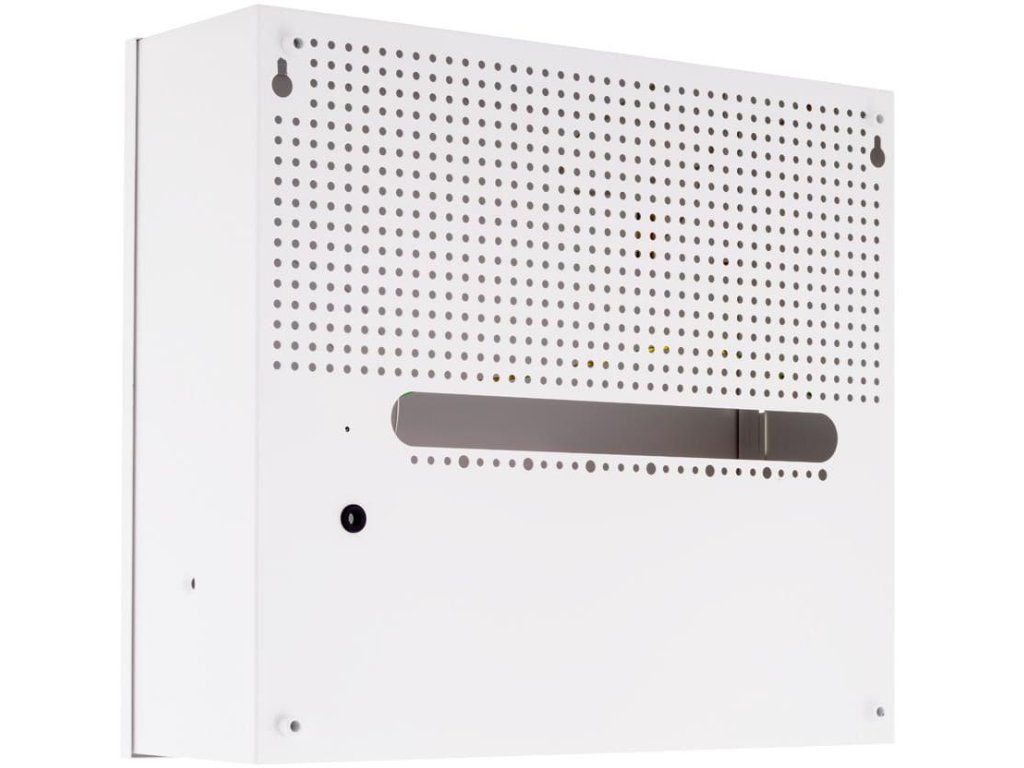

Skrine Vnútorné skrine série ABOX Poskytujú vhodné riešenie problému estetického vybavenia a ukončenia káblov vo vnútri budov. Všetky skrine sú vyrobené z oceľového plechu s práškovou povrchovou úpravou v polomatnej bielej farbe. Výroba pomocou modernej technologickej linky zaručuje najvyššiu kvalitu a presnosť. Každá skriňa je vybavená skrutkovým zámkom, odnímateľnými dverami a otváracím mechanizmom. Dostupné modely majú špeciálny vzor otvorov v 10,8 mm mriežke. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje montáž vybraných zariadení vertikálne alebo horizontálne v ktorejkoľvek z perforovaných častí skrine
Kľúčové vlastnosti a funkcie:
- podpora kamier s rozlíšením 4K Ultra HD
- napájanie 16 prijímačov PoE 802.3at/af alebo PASSIVE
- elektronická poistka nezávisle pre každý kanál PoE (automatický návrat)
- napájanie portov PoE je možné vypnúť
- jasná optická indikácia stavu napájania a prenosu dát
- výkon až 40 W na portoch PoE (LAN_1 až LAN_8)
- jednoduché a rýchle uvedenie do prevádzky bez konfigurácie parametrov
- vysoká účinnosť napájacieho modulu (>90%)
- jednoduchá a rýchla údržba inštalácie vďaka modulárnej konštrukcii
- jednoduché rozšírenie a rozšírenie systému pripojením ďalších prepínačov série xPoE / IP a IPB / IPUPS
- inštalácia modulov v ktorejkoľvek otvorenej časti skrine (mriežkový systém)
- priestor pre videorekordér (NVR)
- možnosť skladovať káble vo vnútri skrine
- káblové vstupy v zadnej časti skrine
- vzdialenosť od steny/montážneho povrchu

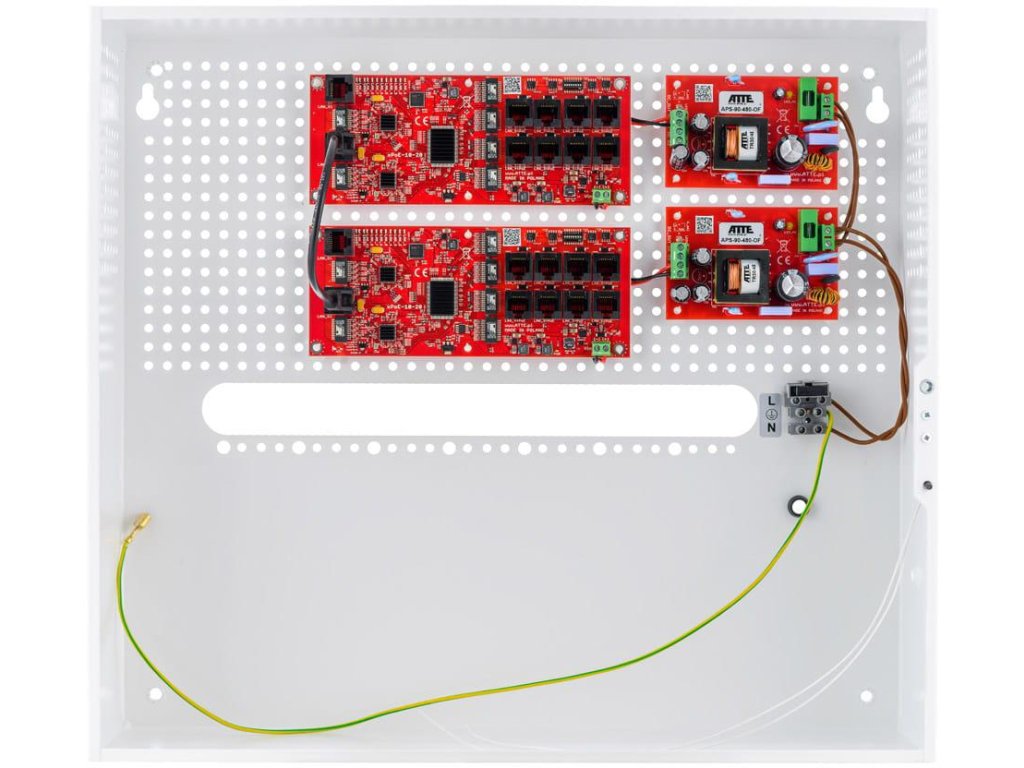

Súprava obsahuje:

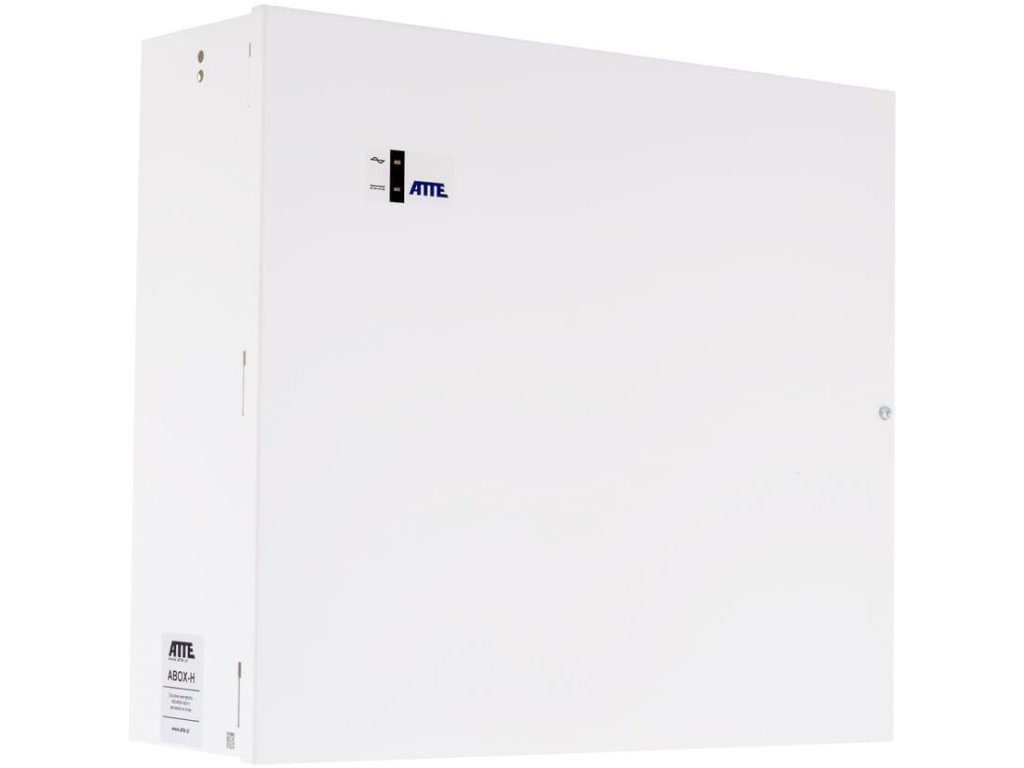

- 1x skriňa ABOX-H
- 2x napájacia jednotka APS-90-480-OF
- 2x prepínač xPoE-10-20-OF
Poznámky:
- maximálne rozmery rekordéra namontovaného v kryte: 390x390x60mm

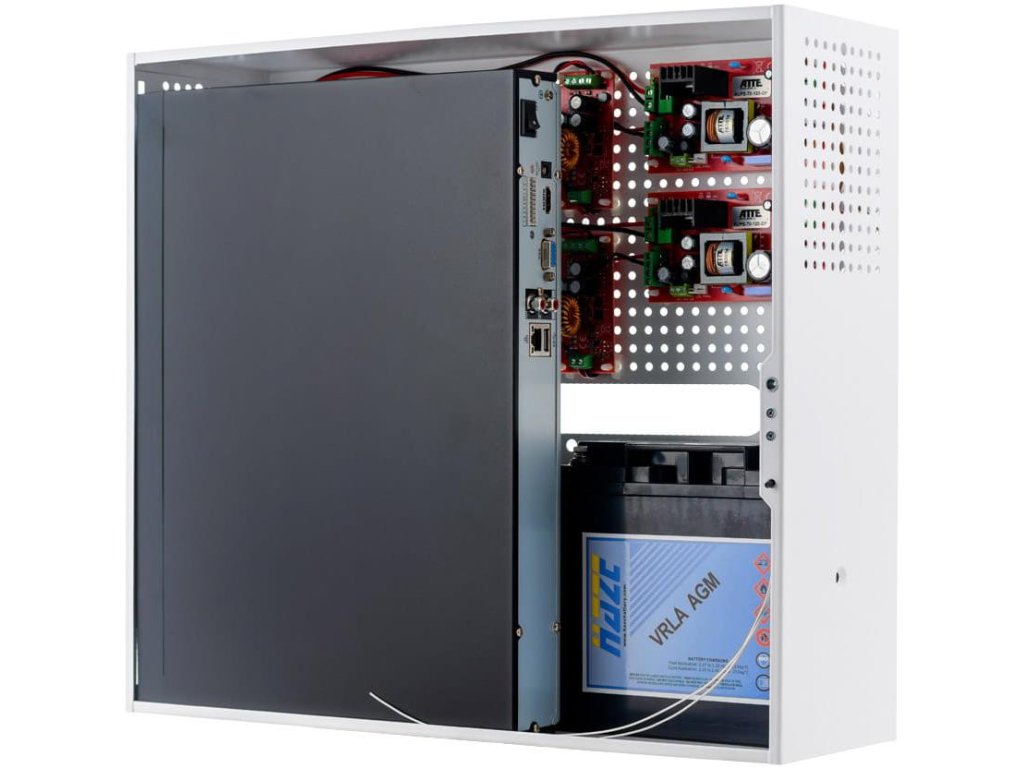

- obrázok s NVR ukazuje príklad konfigurácie zariadení v kryte ABOX H
Technické špecifikácie
| Porty LAN | 18 portov RJ45 (16xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) |
| Podporované prijímače PoE (štandardný / maximálny výkon) | 802.3af - do 15,4W LAN_1...LAN_8 (Vin > 48VDC)802.3at - do 30W LAN_1...LAN_8 (Vin > 48VDC)PoE PASSIVE - do 40W LAN_1...LAN_8 |
| Výstupy PoE (štandardný/výkonový režim) | LAN_1...LAN_8PoE PASÍVNE, režim B (4,5+) (7,8-) |
| Ochrana výstupu PoE (ochrana proti nadprúdu/ skratu) | LAN_1...LAN_80.75A / elektronický (automatický návrat) |
| Mikrospínače SW1 (prepínače DIP) | prepínače 1...8 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_8 |
| Sieťový adaptér (typ / typ) | impulzný SMPS / 2x APS-90-480-OF |
| Ochrana výstupu napájacieho zdroja (nadprúd/ skrat) | 9A (každý zdroj samostatne), elektronický (po skratu môže byť potrebné opätovné spustenie zdroja) |
| Tepelná ochrana napájacieho zdroja | TSD (tepelné vypnutie) 130 °C, vyžaduje reštart |
| Rozsah vstupného napätia zdroja / ochrana vstupu | 180...240VAC / T3,15A F1 poistka |
| Výstup napájania (nepretržitý) | 2x 96W (192W) |
| Účinnosť napájania | 92% @90W |
| Výstupné napätie napájania (napájanie kamier PoE) | 48V +/-2% |
| Montáž puzdra | montáž na stenu, montážne otvory 6 mm |
| Inštalácia zariadenia vo vnútri skrine | 4,8 mm systémové dierovanie v 10,8 mm mriežke |
| Rozsah prevádzkových teplôt | -10°C...+40°C |
| Kryt (typ / materiál / farba / ochrana / vstup kábla) | ABOX-H / kov / biela / otváracia zástrčka / zadná časť krytu, vzdialenosť od steny |
| Rozmery / čistá hmotnosť / stupeň ochrany | 400x450x140mm / 4,46kg / IP20 |
