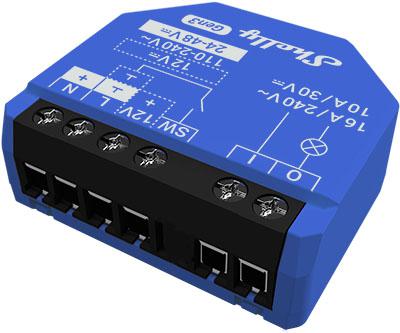

Shelly 1. generácia 3

Účel

Shelly 1 Gen3 je modul zadnej skrinky malých rozmerov, ktorý možno nainštalovať do štandardnej skrinky pod omietku, skrine spotrebiča alebo rozvádzača. Vďaka bezpotenciálovému kontaktu umožňuje ovládanie obvodov s rôznym napätím - nízkeho napätia aj 230 V AC. Zariadenie umožňuje zapínať a vypínať osvetlenie, zásuvky, brány, čerpadlá alebo iné spotrebiče z aplikácie, prehliadača a systémov domácej automatizácie.

Inteligentné funkcie a automatizácia

Shelly 1 Gen3 podporuje plány, početné akcie URL (webhook) a skripty, ktoré vám umožňujú vytvárať pokročilé scenáre automatizácie priamo v miestnej sieti. Môžete konfigurovať časovače, funkcie "zapnúť čas", scény závislé od denného času alebo udalosti z iných zariadení. Podpora MQTT a integrácia so systémami tretích strán umožňuje integrovať relé do komplexných inštalácií (napr. Home Assistant).

Pripojiteľnosť a integrácie

Zariadenie sa pripája k sieti prostredníctvom 2,4 GHz Wi-Fi (802.11 b/g/n) a Bluetooth 4.2 sa používa okrem iného na rýchle nastavenie a ako brána BLE pre snímače Shelly BLU. Môže fungovať plne lokálne (bez cloudu) alebo pomocou cloudových služieb spoločnosti Shelly. Shelly 1 Gen3 spolupracuje s populárnymi hlasovými a inteligentnými domácimi platformami, ako sú Amazon Alexa, Google Home a systémy založené na MQTT.

Miestne ovládanie a inštalácia

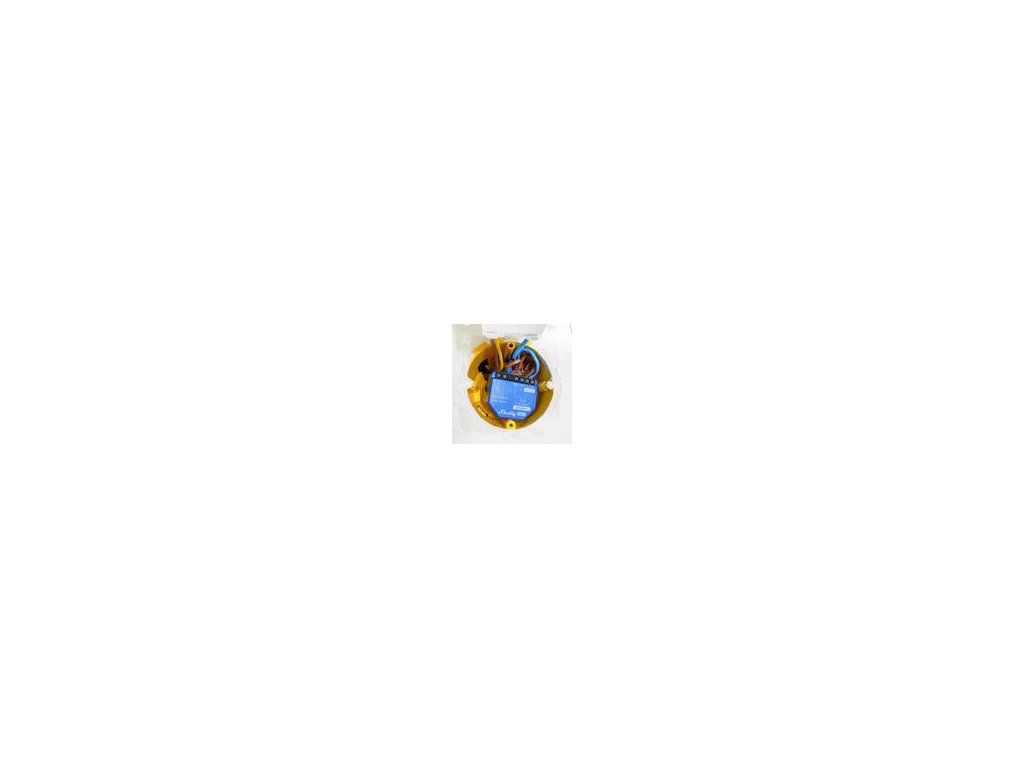

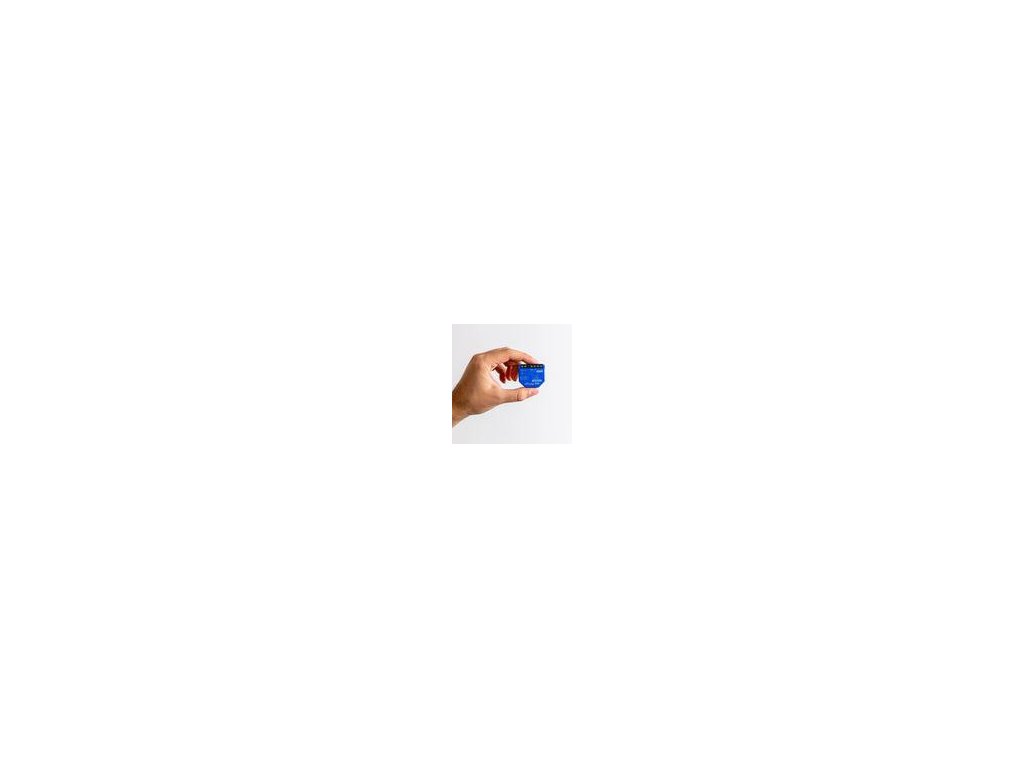

Modul možno pripojiť k existujúcim nástenným spínačom, zvončekovým tlačidlám, ovládačom brán atď., čo uľahčuje modernizáciu inštalácie bez výmeny príslušenstva. Jeho malé rozmery (37 × 42 × 16 mm) umožňujú montáž do zapustenej krabice, dvojitej krabice alebo do krytu zariadenia. Skrutkové svorky umožňujú pripojenie vodičov s typickým prierezom používaným v nízkonapäťových a 230 V inštaláciách.

Bezpečnosť a spoľahlivosť

Shelly 1 Gen3 vyžaduje externú nadprúdovú ochranu podľa normy EN 60898-1 (charakteristika B alebo C, menovitý prúd do 16 A, skratová kapacita min. 6 kA), ktorá zvyšuje prevádzkovú bezpečnosť. Zabudovaný snímač teploty chráni jednotku pred prehriatím. Jednotka je vhodná pre široký rozsah teplôt a vlhkosti, čo umožňuje inštaláciu v rôznych podmienkach prostredia.

Typické aplikácie

Shelly 1 Gen3 je vhodný na ovládanie osvetlenia, zásuviek, vstupných a garážových brán, elektromagnetických ventilov, čerpadiel alebo iných spotrebičov do 16 A. Vďaka bezpotenciálovému kontaktu je vhodný aj na ovládanie nízkonapäťových zariadení, zabezpečovacích panelov alebo systémov HVAC. Môže fungovať ako súčasť väčšieho systému inteligentnej domácnosti, ako aj ako samostatný modul ovládajúci jeden okruh.

Technické špecifikácie

Všeobecné údaje

• Názov zariadenia: Shelly 1 Gen3
• Typ zariadenia: inteligentné relé (1 kanál) s bezpotenciálovým kontaktom
• Maximálny kontaktný prúd: 16 A (pri 240 V AC)

Napájanie a zaťaženie

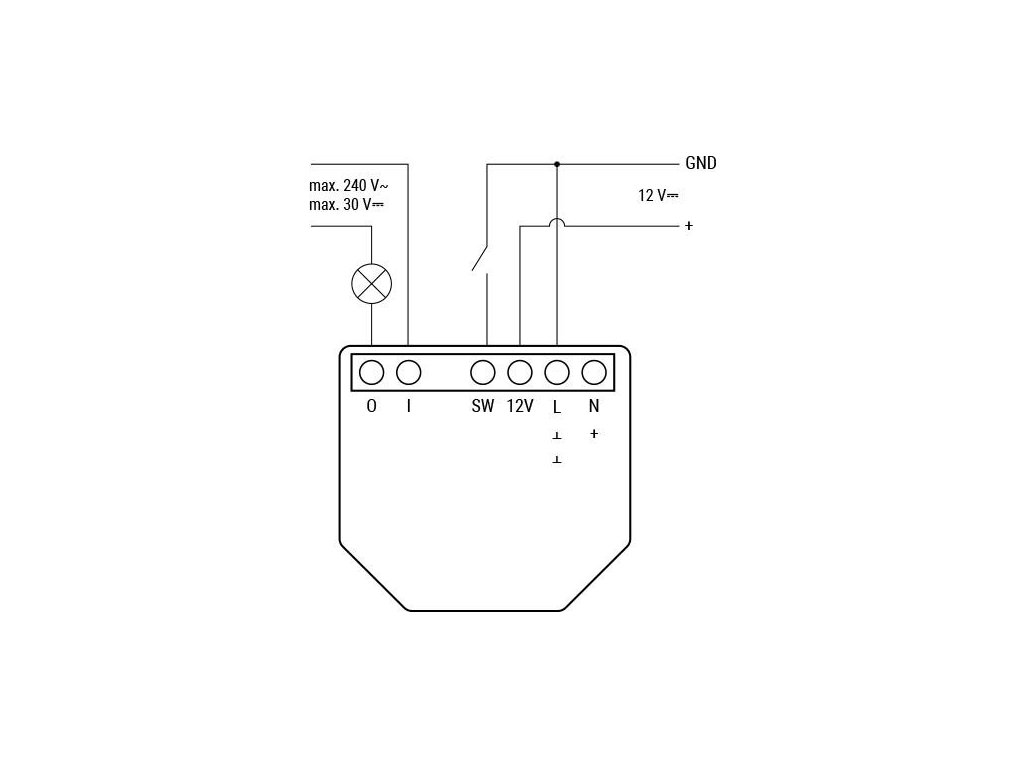

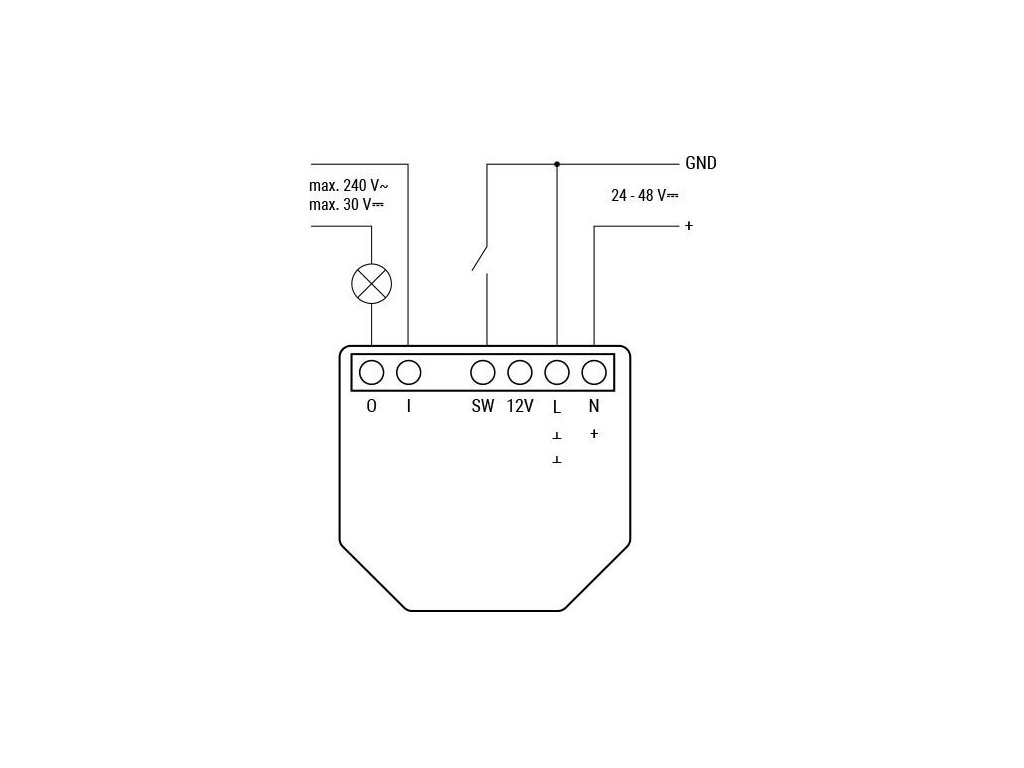

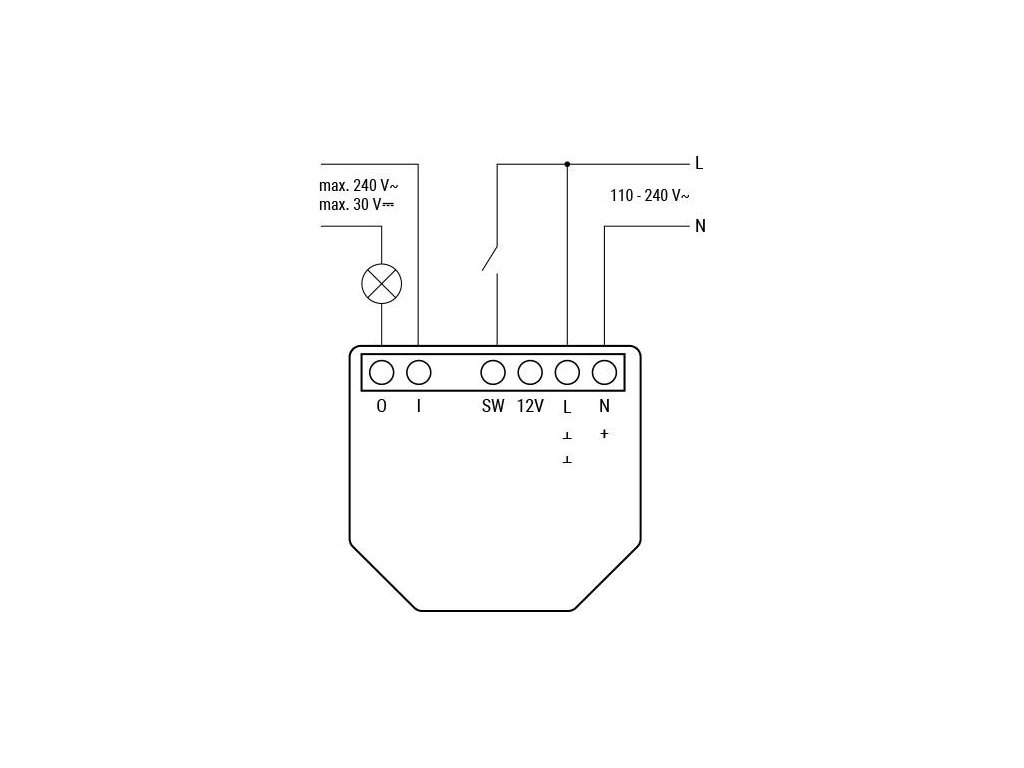

• Napájanie: 110-240 V AC, 50/60 Hz; 24-48 V DC; 12 V DC
• Vlastná spotreba energie: < 1,2 W
• Maximálne spínané napätie: 240 V AC / 30 V DC
• Maximálny spínaný prúd: 16 A pri 240 V AC, 10 A pri 30 V DC
• Požadovaná ochrana: nadprúdový istič podľa EN 60898-1, charakteristika B alebo C, do 16 A, min. 6 kA, trieda obmedzenia energie 3

​

Elektrické rozhrania

• Výstupný kontakt: bezpotenciálový (suchý kontakt, 1 × NO/COM)
• Svorky: skrutkované, uťahovací moment do 0,4 Nm
• Prierez drôtu: 0,5-4 mm² (v závislosti od verzie špecifikácie)
• Dĺžka odizolovania drôtu: 6-7 mm

Rádiová komunikácia

• Wi-Fi: 802.11 b/g/n, šírka pásma 2401-2483 MHz, výkon < 20 dBm
• Dosah Wi-Fi: do cca 30 m v interiéri a 50 m vonku (v závislosti od podmienok)
• Bluetooth: 4.2 (BLE), šírka pásma 2400-2483,5 MHz, výkon < 4 dBm
• Dosah Bluetooth: do cca 10 m v interiéri a 30 m vonku (v závislosti od podmienok)

Senzory a meracie funkcie

• Vnútorný snímač teploty: áno
• Meranie energie: bez zabudovaného merania elektrickej energie (relé bez merania výkonu)

Mikrokontrolér a firmvér

• CPU: ESP-Shelly-C38F
• Pamäť Flash: 8 MB
• Rozvrhy: do 20
• Webové háčiky (zdieľané adresy URL): 20 (až 5 adries URL na jeden webhook)
• Skripty: podporované
• MQTT: podporované

Mechanické parametre

• Rozmery (Š × S × G): 37 × 42 × 16 mm
• Hmotnosť: približne 26 g
• Farba puzdra: modrá, čierne svorky
• Materiál puzdra: plast
• Montáž: v zapustenej skrinke, v kryte zariadenia, na stene (v závislosti od aplikácie)
