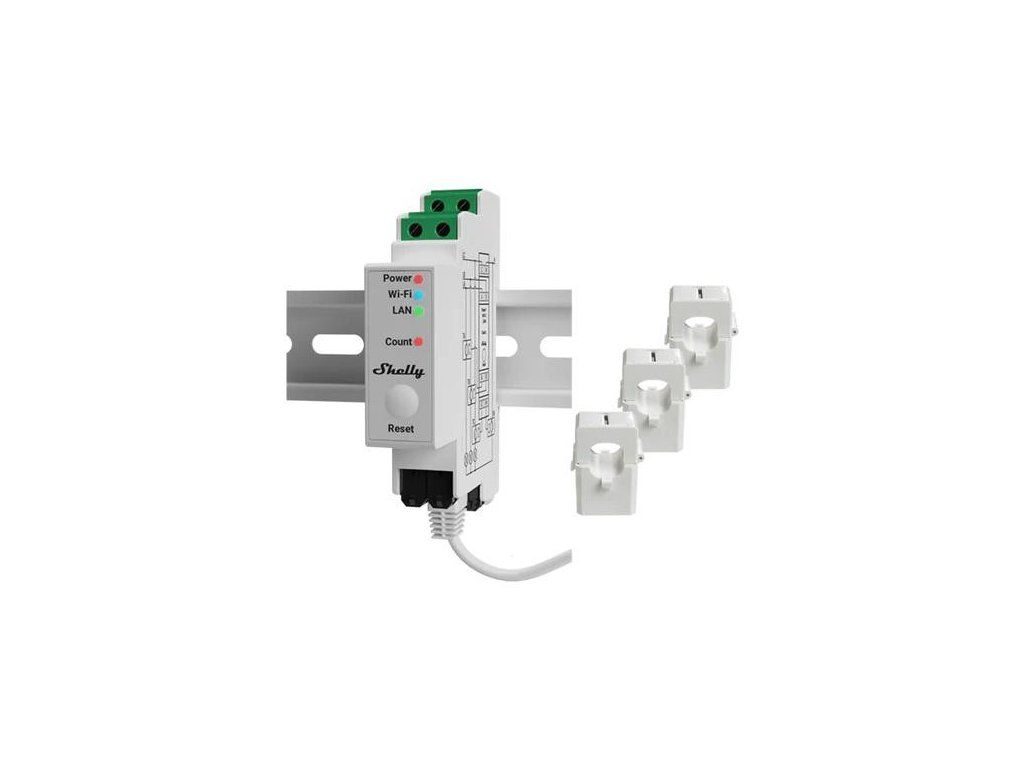

Shelly Pro 3EM 120A

Shelly Pro 3EM 120A

Shelly Pro 3EM - Profesionálny 3-fázový merač energie na DIN lištu s Wi-Fi, LAN, Bluetooth na pokročilé monitorovanie a analýzu energie

Shelly Pro 3EM je trojfázový elektromer s montážou DIN určený na profesionálne použitie v domácnostiach, kanceláriách, priemysle, OZE a obchodných zariadeniach. Ponúka presné meranie parametrov energie a kvality siete v 1-fázových a 3-fázových inštaláciách, 4-kvadrantový register a rozsiahle možnosti archivácie, integrácie a exportu údajov (LAN, Wi-Fi, Bluetooth, MQTT, Modbus TCP, webhooks).

Aplikácie:

Pokročilé monitorovanie energie pre obytné, komerčné a priemyselné zariadenia, analýza výroby/spotreby energie, riadenie vlastnej spotreby fotovoltaických zariadení, integrácia s automatizáciou, riadenie nákladov na energiu.

Najdôležitejšie vlastnosti produktu:

• Meranie hodnôt 3-fázovej siete (alebo 3 jednofázových vedení): napätie, prúd, činný a zdanlivý výkon, účinník, spotrebovaná a rozptýlená energia
• 4-kvadrantové meranie, trieda presnosti B (IEC 62053-21)
• Zaznamenávanie historických údajov - každú 1 minútu počas najmenej 60 dní
• Prevádzka prúdového transformátora (CT, do 120 A)
• Interakcia s automatizáciou cez LAN (RJ45), Wi-Fi 2,4 GHz, Bluetooth 4.2, podpora MQTT, Modbus, RPC, HTTP, webhooks, skriptovanie
• Synchronizácia času prostredníctvom hodín RTC (funguje aj pri výpadku siete)
• Signálny výstup a programovacie tlačidlo, LED indikátor
• Detekcia nesprávnej postupnosti fáz, kalibrácia kanálov, alarmy
• Možnosť rozšírenia pomocou prídavného spínača Shelly Pro 3EM (ovládanie stykačov)
• Montáž podľa DIN, robustné, kompaktné puzdro

Technická špecifikácia zariadenia Shelly Pro 3EM:

• Montáž: lišta DIN (94 × 19 × 69 mm), hmotnosť 62 g
• Materiál/farba: biely plast
• Napájanie: 100-260 V AC, 50/60 Hz
• Vlastná spotreba: < 3 W
• Externá poistka: charakteristiky B/C, 16A/6 kA
• Rozsah meracieho napätia: 100-260 V na fázu
• Presnosť napätia: ±1%
• Meranie prúdu: 0-120 A/fáza (cez CT 120A), presnosť prúdu ±1% (2-120A), ±2% (1-2A), ±5% (0-1A)
• Podpora 4 prúdových kanálov (3 fázy + N)
• Minimálny prah kalibrácie: minimálna kalibračná hodnota: 500 W/fázu, minimálna detekcia: 30 VA/fázu
• Pamäť: Záznam minimálne 60 dní minútových údajov
• Export údajov: CSV/JSON cez RPC
• Výstupy/signalizácia: optická LED (meranie, stav Wi-Fi/LAN), programovacie tlačidlo
• Prevádzková teplota: -20 °C až +40 °C
• Vlhkosť: 30-70% relatívnej vlhkosti
• Maximálna nadmorská výška inštalácie 2000 m nad morom.
• Konektory/vodiče: 0,5-2,5 mm², dĺžka odizolovania 6-7 mm, krútiaci moment 0,4 Nm
• Wi-Fi: 802.11 b/g/n, max. 20 dBm, dosah 30 m v interiéri/50 m v exteriéri
• Bluetooth 4.2: dosah 10 m/30 m
• LAN: port RJ45
• CPU: ESP32-D0WDQ6, 16 MB flash
• Vlastnosti: 20 webhookov (5 URL/hook), skriptovanie, MQTT, alarmy, stav fázy, vzdialená aktualizácia
• Certifikáty: trieda B, CE, zhoda s EÚ a AU/NZ
