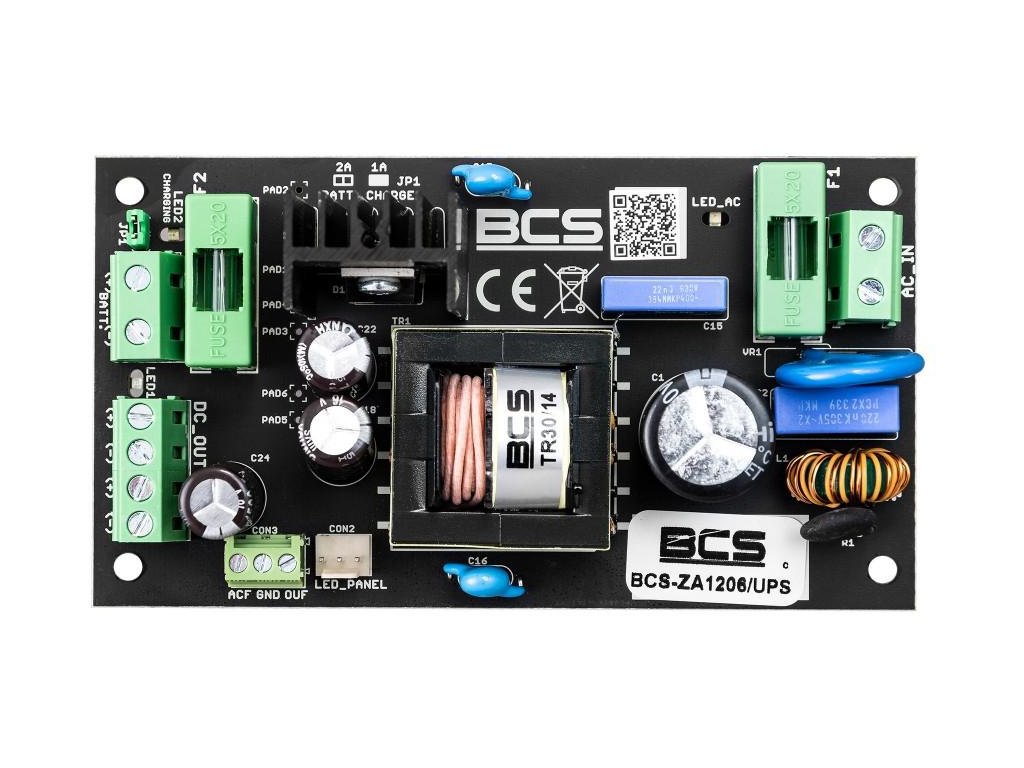

Spínaný zdroj BCS POWER BCS-ZA1206/UPS

Účel

Jednotka BCS-ZA1206/UPS je vyrovnávacia napájacia jednotka určená na napájanie zariadení CCTV alebo systémov kontroly prístupu. Jednotka je vhodným riešením problému vyrovnávacieho napájania kamier a iných monitorovacích zariadení, ktoré vyžadujú neprerušované napájanie. Napájací zdroj umožňuje vytvárať distribuované monitorovacie systémy s centrálnym vyrovnávacím napájaním. Systémy sú vhodné na použitie s olovenými alebo suchými batériami typu SLA. Konštrukcia OF (Open Frame) umožňuje inštaláciu zariadenia do ľubovoľnej skrine, avšak najpohodlnejší spôsob montáže je do vyhradených krytov a montážnych dosiek BCS, ktoré sú vybavené systémovým slotom v rastri 10,8 mm. To je kompatibilné s rozstupom montážnych otvorov zabudovaných modulov. Toto systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení v ľubovoľnej dierovanej časti krytu alebo montážnej dosky.

Ochrana vstupu napájania: 3,15 A oneskorená poistka

Ochrana výstupu napájania: Sieťové napájanie: (po skratu môže byť potrebný reštart napájacieho zdroja), Prevádzka na batériu: Elektronická ochrana proti preťaženiu pri 9A: Poistka 6,3 A

Ochrana obvodu batérie: Ochrana proti spätnému pripojeniu batérie a preťaženiu: Ochrana proti hlbokému vybitiu: 6,3A poistka, ochrana proti hlbokému vybitiu: Odpojenie batérie pri napätí nižšom ako 10,2 V s automatickým návratom sieťového napätia

LED1 (žltá) - prítomné sieťové napätie LED2 (zelená) - prítomné výstupné napätie LED3 (červená) - nabíjanie batérie

Spustenie bez napájania striedavým prúdom: Samostatné spustenie napájania po pripojení batérie
