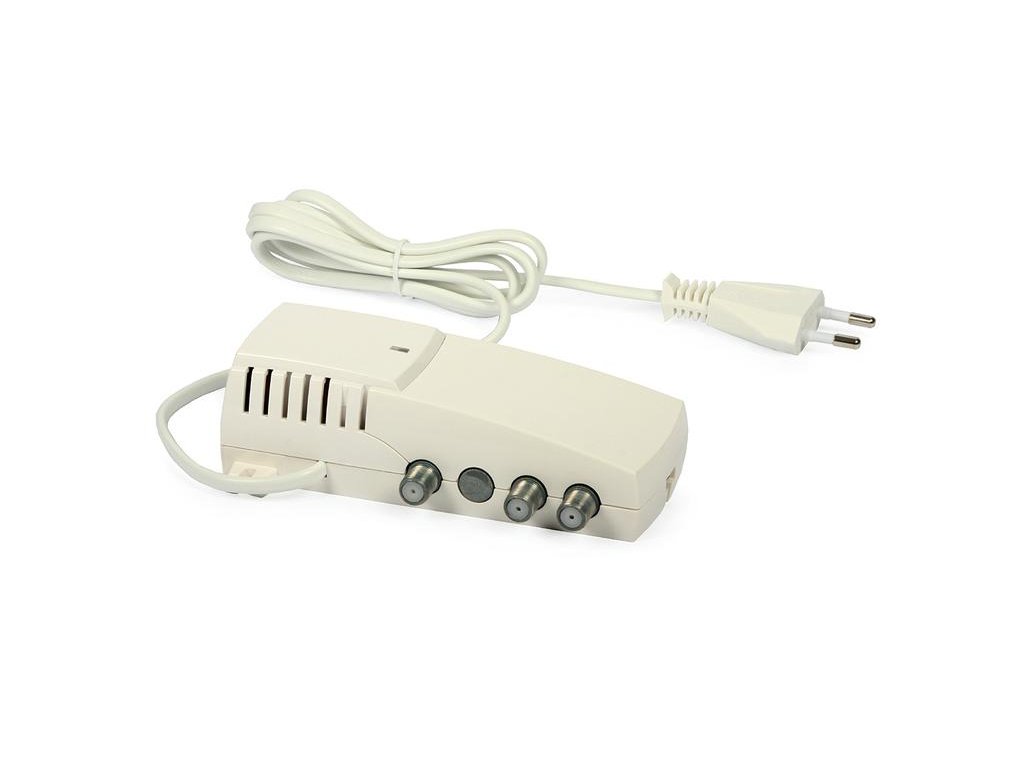

Stavebný zosilňovač HA-024 Terra

Stavebný zosilňovač HA-024 Terra

Účel

Stavebný zosilňovač HA-024 spoločnosti Terra je určený na zosilnenie rozhlasových a televíznych signálov FM. Je vybavený prepínačom na nastavenie zosilnenia a sklonu

Súprava obsahuje:

• Stavebný zosilňovač HA-024 Terra

Popis

Zosilňovač HA-024 R82292 je nástupcom obľúbeného modelu HA-024. V porovnaní s predchodcom sa zmenil vonkajší vzhľad a okrem iného pribudla možnosť voľby dvoch úrovní zosilnenia signálu pomocou prepínača. Zosilňovač sa dá úspešne používať v malých súkromných inštaláciách aj v stredne veľkých komunitných anténnych inštaláciách.

V elegantnom a moderne vyzerajúcom puzdre sa nachádza zosilňovač spolu s napájacím zdrojom. Má potenciometre na nastavenie zosilnenia a sklonu a prepínač na zmenu zosilnenia z 18-20 dB na 27-30 dB. Zabudovaná predkorigovanie sklonu (predkorigovanie charakteristiky kábla) kompenzuje rozdiel v útlme kábla pri vyšších frekvenciách. Zosilňovač má vstupný, výstupný a testovací konektor -30 dB.

Výhody produktu sú:

• tvarovaná skriňa zosilňovača uzavretá v modernom plastovom kryte CabrioLine,
• prepínanie medzi stupňami zosilnenia,
• dodatočné plynulé nastavenie zosilnenia,
• plynulé nastavenie sklonu pre charakteristiky zosilnenia,
• zabudovaný testovací výstup -30 dB.

Technické špecifikácie:

• Frekvenčný rozsah [MHz]: 47 - 862
• Zosilnenie (prepínač) [dB]: 18-20 / 27-30 (zabudovaná predkorigácia sklonu)
• Nastavenie zosilnenia [dB]: 17
• Nastavenie sklonu [dB]: 17
• Plochosť charakteristík [dB]: +/- 0,5
• Vstupné a výstupné odrušenie: > 14 dB pri 40 MHz - 1,5 dB/oktávu, ale nie menej ako 10 dB
• Výstupná úroveň CTB (EN50083-3) [dBμV]: 97
• Útlm testovacieho konektora [dB]: -30
• Faktor hluku [dB]: 8,5
• Napájanie/spotreba energie [W]: AC 230V 50 Hz / 3,5W
• Prevádzková teplota [st C]: -20...+50
• Rozmery (v balení) [mm]: 133x73x39
