Súprava Alfa Long FDS - FAAC 414 pre 10 m dvojkrídlové brány

Súprava Alfa Long FDS - FAAC 414 pre 10 m dvojkrídlové brány

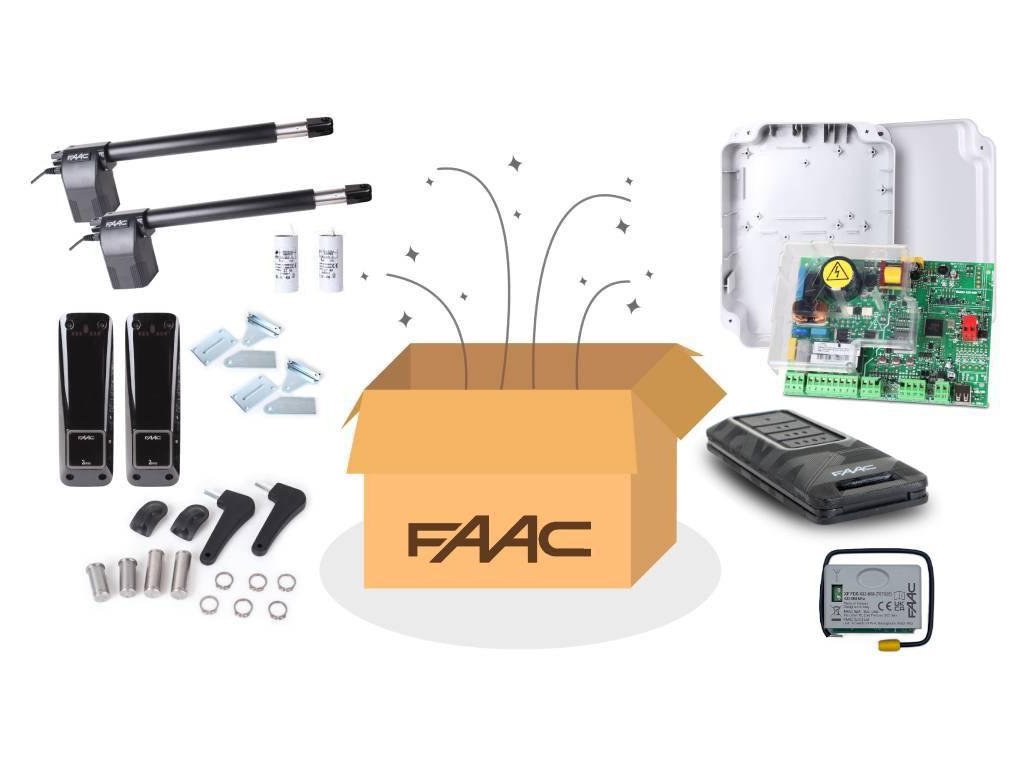

Súprava obsahuje

• Sada dvoch aktuátorovFAAC 414 LONG

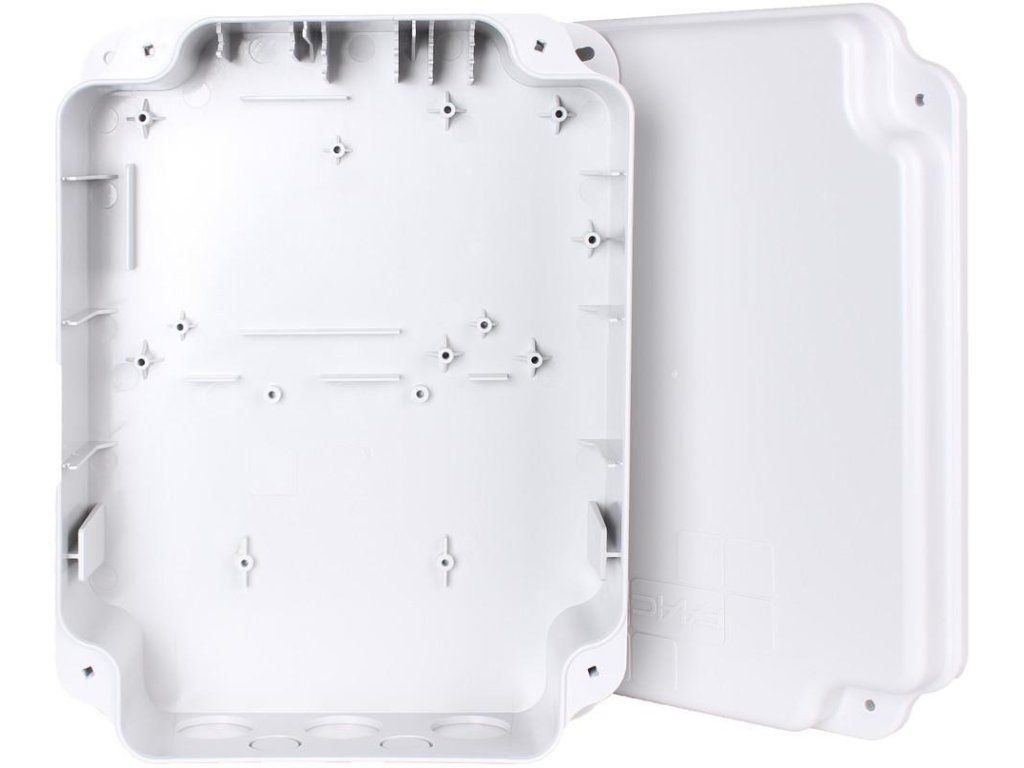

• Bývanie do centrály
• Riadiaca jednotka E045S
• Rádiový modulXF FDS
• 1 ks. diaľkové ovládanie XT4 FDS LR
• Pár fotobuniekXP20BD
• 2ks štartovací kondenzátor

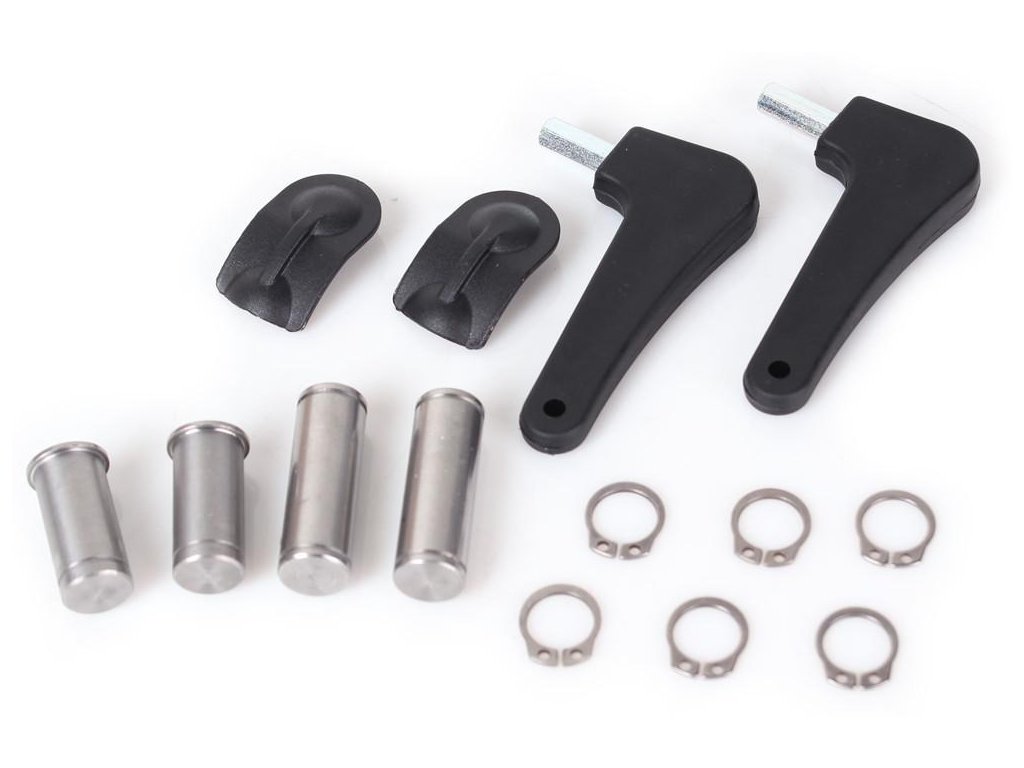

• Montážne konzoly a príslušenstvo
• 2 ks spojkových kľúčov

Účel

Kompletná súprava FAAC 414 LONG je určená pre dlhé krídlové brány (do 5 m/krídlo) s hmotnosťou krídla do 350 kg.

Ideálne riešenie pre brány na dvore

Pohony FAAC 414 LONG sú vývojom pohonu FAAC 414, ktorý je najpraktickejším a najekonomickejším riešením pre automatizáciu brán.

Umožňuje otváranie brány s dĺžkou krídla do 5 m(max. otvorenie dverí = 10 m!) a je ideálnym riešením pre automatizáciu brán osadených na hrubých klinkerových stĺpikoch vďaka veľmi vysokej prítlačnej sile a veľmi dobrým montážnym rozmerom. Pohon je vybavený rohovými pohonmi - samozamykacími, a preto nevyžaduje ďalšie zámky.

Jednoduchá inštalácia a spoľahlivá prevádzka

Vďaka rohovej konštrukcii a spôsobu pripojenia pohonov k bráne (spredu) sa pohon FAAC 414 LONG inštaluje rýchlo a jednoducho bez potreby nákladných prestavieb. Dobrý oporný bod brány zaručuje bezpečné uzamknutie pri zatvorení, a to aj v prípade širokých brán.

Bezpečnosť a vysoká spoľahlivosť

Ochranu proti poruche zabezpečuje elektronický modul nainštalovaný na doske riadiacej jednotky, ktorý priamo ovláda ťah pohonu. V prípade poruchy umožňuje odblokovací mechanizmus odblokovať krídla brány a ovládať ich ručne. Náklady na údržbu elektromechanického pohonu FAAC 414 sú minimálne. Zariadenie spoľahlivo pracuje za všetkých poveternostných podmienok, v rozsahu vonkajších teplôt od -20 °C do +55 °C.

Diaľkové ovládanie FAAC XT4 FDS 433-868 SLH LR (Long Range)

Diaľkové ovládače FAAC XT4 FDS majú maximálnu ochranu proti klonovaniu. Zabezpečuje ju pokročilá bezpečnostná schéma založená na hardvérovej technológiiZabezpečený trezor (certifikát PSA - úroveň 3) aTrustZone, čo je najmodernejší spôsob zabezpečenia digitálnych finančných transakcií a zariadení/sietí IoT s vysokým stupňom zabezpečenia.

FDS (digitálny podpis FAAC) - je rádiový protokol založený na frekvenčnej modulácii s najvyšším výkonom z hľadiska dosahu a výdrže batérie; rádiový prenos je chránený symetrickým šifrovacím algoritmom AES-128 so 128-bitovým kľúčom. Pravosť diaľkových ovládačov sa overuje reťazcom personalizovaných bezpečnostných certifikátov FAAC.

Fotobunky pre systém Faac XP20BD BUS

• Inštalácia na povrch alebo na vyhradený stĺp
• Smerová fotobunka s nastaviteľným uhlom pohľadu
• Prevádzkový dosah do 20 m
• Stupeň ochrany: IP 54
• Automatická vertikálna kalibrácia
• Usporiadanie s napájacou zbernicou BUS len dva vodiče bez polarity
• V jednom systéme je možné nainštalovať až 16 párov fotobuniek

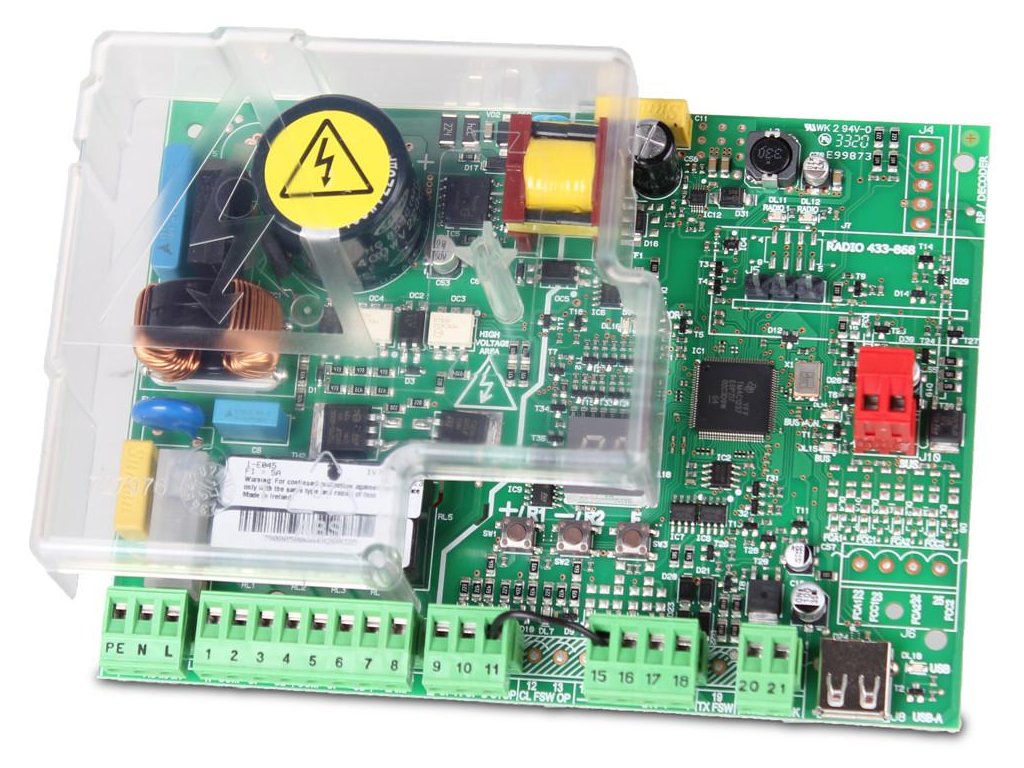

Riadiaca jednotka FAAC E045S

Riadiaca jednotka E045 predstavuje moderný prístup k automatizácii a programovaniu dverových systémov. V závislosti od potrieb a očakávaní zariadenie poskytuje niekoľko režimov prevádzky vrátane automatického, poloautomatického a detekcie človeka - so špecifikáciou režimov bez automatického zatvárania, s automatickým zatváraním po zvolenom čase a s okamžitým zatváraním po detekcii konca prechodu alebo prejazdu bránou.

Technické špecifikácie

• Napájacie napätie: 230 V, 50 Hz
• Napájanie pohonu: 230 V, 50 Hz
• Spotreba energie: 280 W
• Odber prúdu: 1,2 A
• Elektrický motor: 1400 otáčok za minútu.
• Maximálny krútiaci moment: 30 Nm
• Ťažisko: 3500 N
• Ozubené koleso: Z28 modul 4
• Rýchlosť predĺženia zdvihu: 1,6 cm/s.
• Stupeň ochrany: IP 44
• Rozsah prevádzkových teplôt: -20 °C až +55 °C
• Hmotnosť 1 jednotky: 6,5 kg

POZOR!

Pohony brán, rovnako ako všetky výrobky, ktoréNIE SÚ ukončené zástrčkou, takže pri ich inštalácii sa musia vykonať zmeny v elektrickej inštalácii budovy - zo zákona sú určené len na inštaláciukvalifikovaný inštalatérs príslušným povolením.
