Súprava CAME ATS 50DGM 24V SAFE LONG SPACE (8K01MP-037)

Účel

• IDEÁLNE navrhnuté na použitie s krídlovou bránou na dvore, pri vstupe na pozemok alebo do firmy - 24V motor zaručuje možnosť veľmi intenzívneho používania
• UNIVERSAL sa hodí na brány s oceľovými a klinkerovými stĺpikmi, aj keď je záves brány upevnený 20 cm od okraja stĺpika!
• OCHRANENÉ pred všetkými poveternostnými podmienkami vďaka dvom koncovým spínačom odolným voči vode a mrazu zabudovaným v pohone (IP67)
• Bezkonkurenčné vo svojej triede vďaka predĺženiu skrutkydo 50 cmktorá zabezpečuje, že brána je obsluhovanáso vstupnou vzdialenosťou do 10 metrov!
• Motor SECURE 24 V umožňuje intenzívnu prevádzku a inteligentná riadiaca jednotka kontroluje mnohé bezpečnostné parametre počas prevádzky brány vrátane nastaviteľnej sily a rýchlosti reakcie na výskyt prekážky
• FLEXIBILNÁ prevádzka s variabilnou reguláciou otáčok a plynulým rozbehom a brzdením brány v koncových polohách
• INTELIGENTNÝ vďaka riadiacej jednotke ZL65 má používateľ a inštalatér plnú kontrolu nad prevádzkou zariadenia, ktoré reaguje na výskyt prekážky vo dverách alebo spomaľuje pohyb v extrémnych polohách.

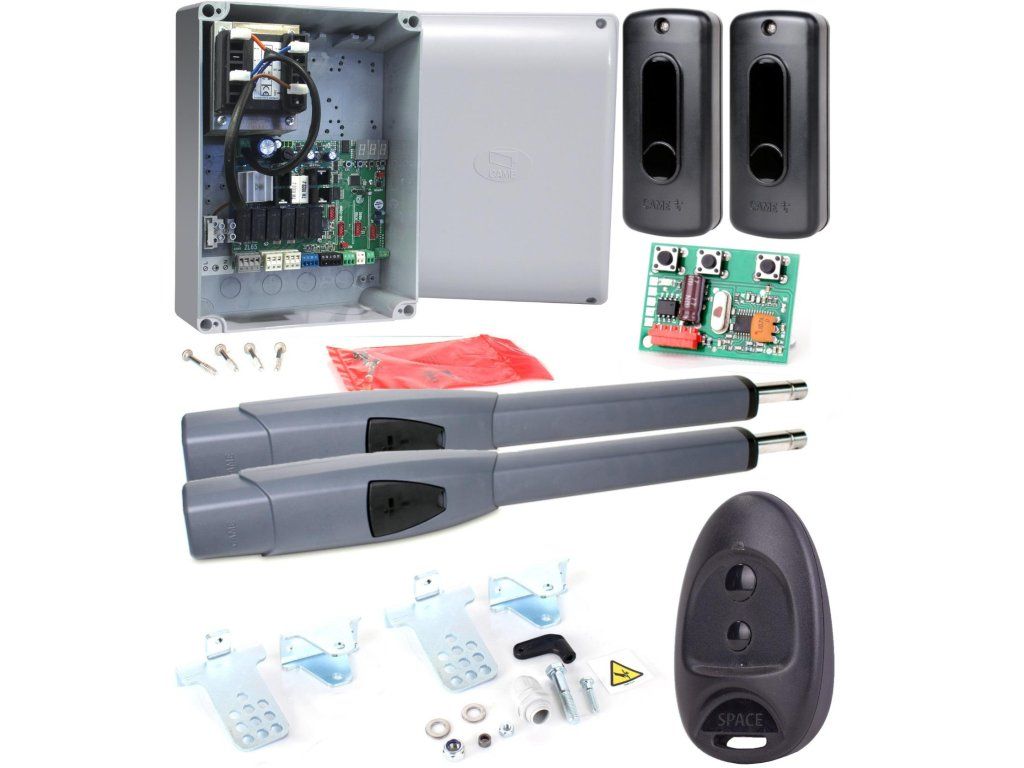

Súprava obsahuje:

• Sada dvoch aktuátorovCAME ATS50DGM 24V s koncovými spínačmi-

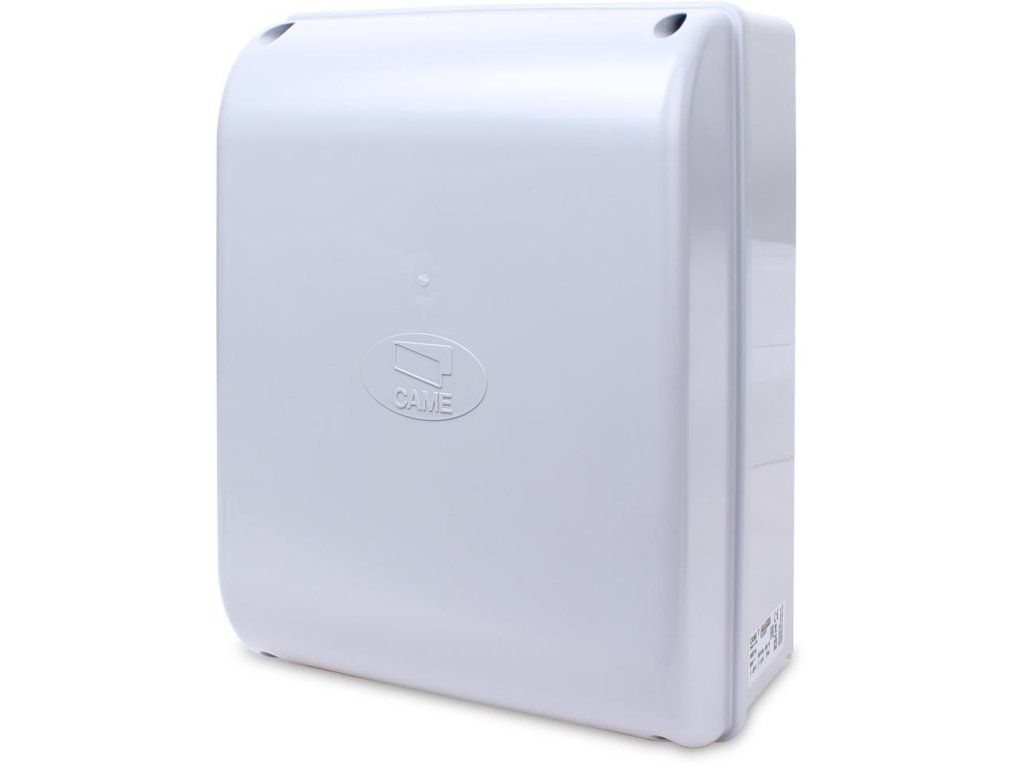

• Riadiaca jednotkaZL65 vrátane krytu
• Rádiová kartaAF43SP
• 1 ks dvojkanálový diaľkový ovládač CAME SPACE SP2
• Pár fotobuniekDIR10
• Oceľové konzoly a montážne príslušenstvo
• Sada spojkových kľúčov a montážneho príslušenstva
• Originálne balenie výrobcu

Popis

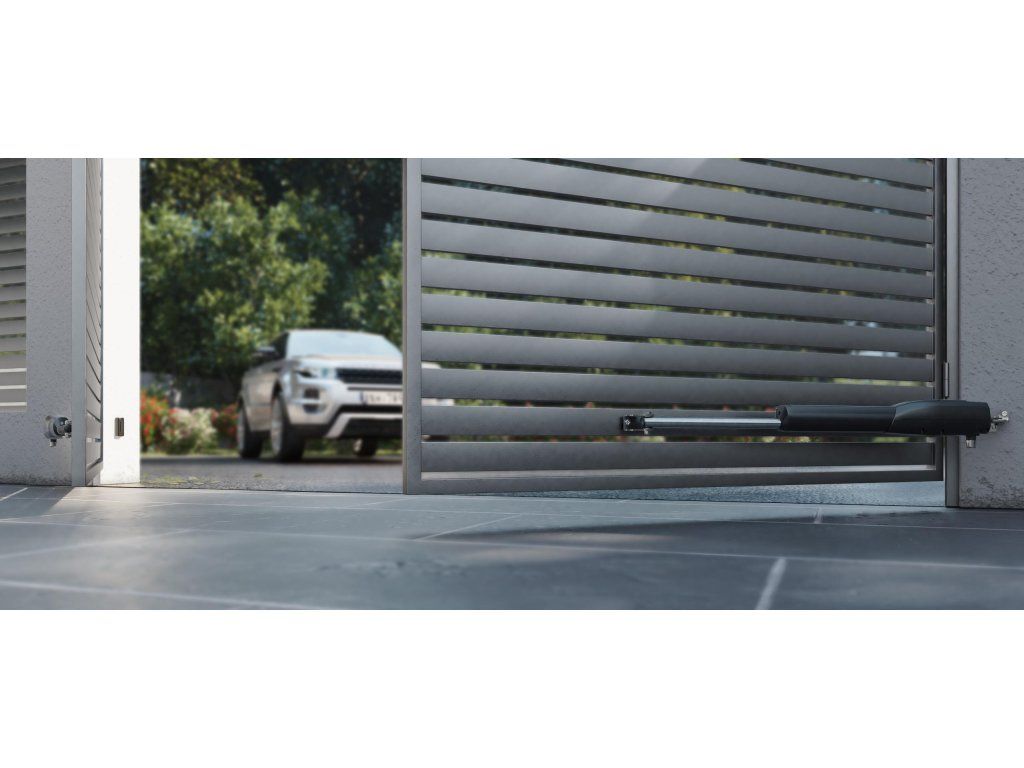

Kompletná sada s modernými teleskopickými pohonmi ATS CAME určenými pre 10 m brány (2x 5 m krídlo).

Verzia ATS50DGM je typický pre brány na dvore, brány na sídliskách alebo vstupy do firiem - má robustný a odolný 24V motor s výkonom 80 W a účinnosťou na vykonávanie intenzívnej práce.

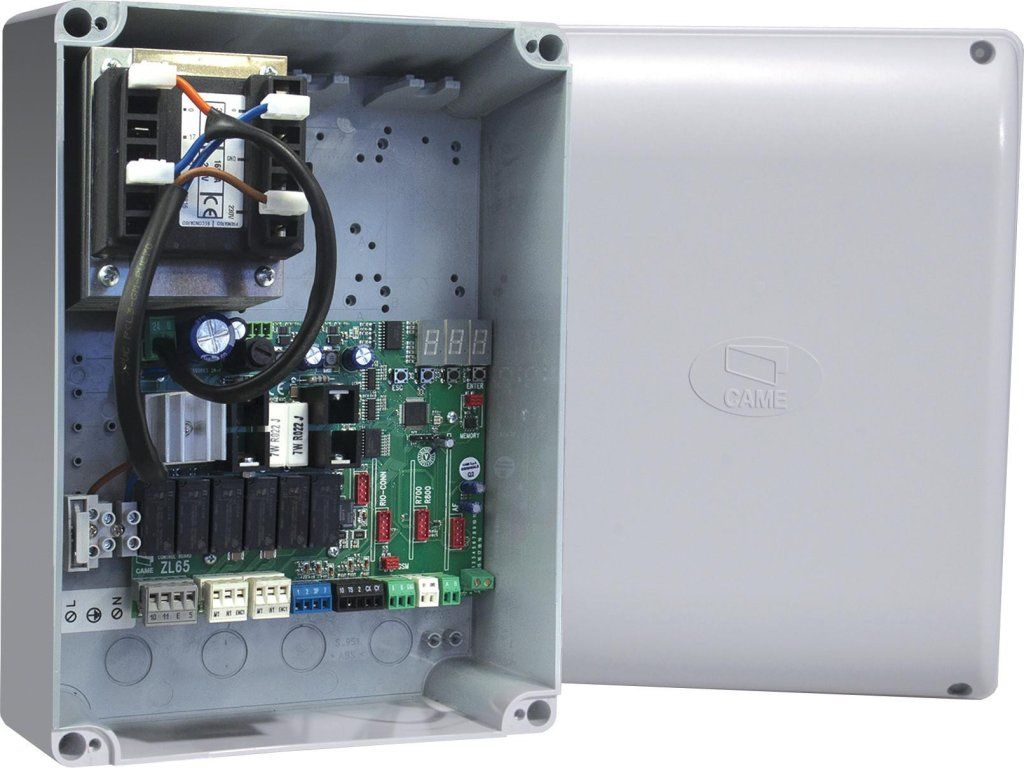

Riadiaca jednotka ZL65 so zabudovaným displejom na intuitívne programovanie poskytuje úplnú kontrolu nad procesom otvárania a zatvárania brány vrátane nastavenia sily preťaženia na zaistenie bezpečnosti a zastavenia (alebo vrátenia pohybu) pri výskyte prekážky. Jeho výhodou je aj plynulá regulácia rýchlosti v koncových polohách a možnosť eliminovať účinok náhleho zastavenia brány.

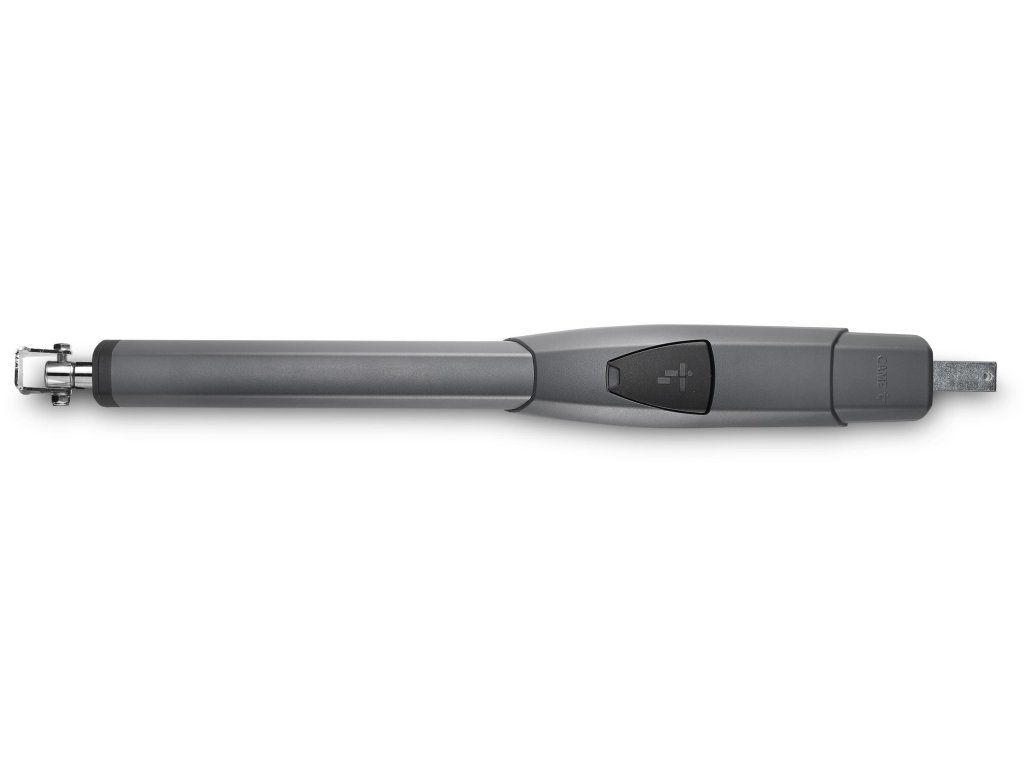

Axiálne umiestnenie motora v skrini mu dodáva štíhly a elegantný tvar a kužeľová prevodovka zabezpečuje plynulú a tichú prevádzku.

Teleskopické oceľové rameno je navrhnuté tak, aby sa hodilo na akýkoľvek typ stĺpika - kovový aj klinkerový - a jeho možnosti sú také široké, že dosah vysunutia je až 40 cm.

Každý pohon má zabudované 2 spínače s plynulým nastavením, ktoré zastavujú bránu v koncových polohách a sú vyrobené podľa normy IP67 odolnej voči vode a mrazu, čím sa eliminuje potreba odporu (nárazníkov) na otváranie a zatváranie brány.

Antracitová farba krytu ATS (RAL7024) sa hodí k obľúbeným a moderným dizajnom oplotenia.

Inovatívna riadiaca jednotka ZL65, používaná v súpravách ATS 24V, je určená pre inteligentný riadiaci systém CAME CONNECT, ktorý umožňuje ovládanie a stav zariadenia pomocou bezplatných aplikácií pre telefón - pozrite si CAME QBE a ďalšie príslušenstvo, ktoré poskytuje veľmi široké možnosti pohodlnej a bezpečnej správy vašich brán z úrovne smartfónu alebo webovej stránky.

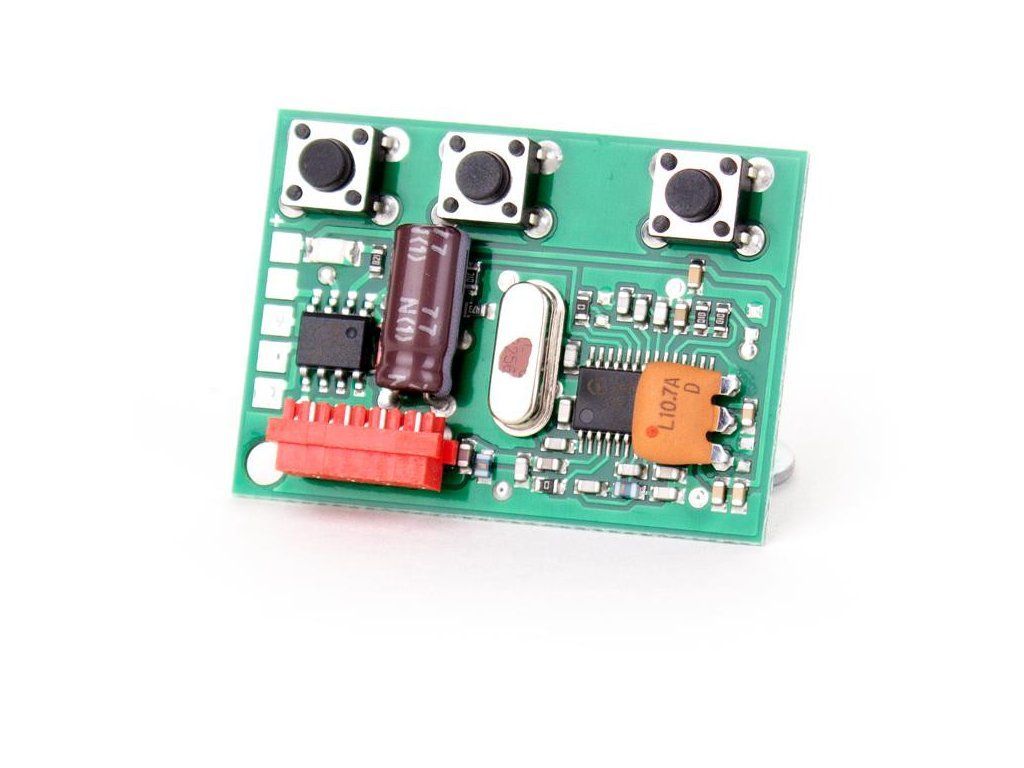

Frekvenčná karta CAME AF43SP (001PL0011)

Vari-kódové rádio s frekvenciou 433,92 MHz určené pre ovládacie panely CAME. Pracuje s diaľkovými ovládačmi série SPACE a má kapacitu na uloženie až 32 diaľkových ovládačov do pamäte.

Dôležité je, že rádio funguje so zeleným aj červeným diaľkovým ovládaním LED.

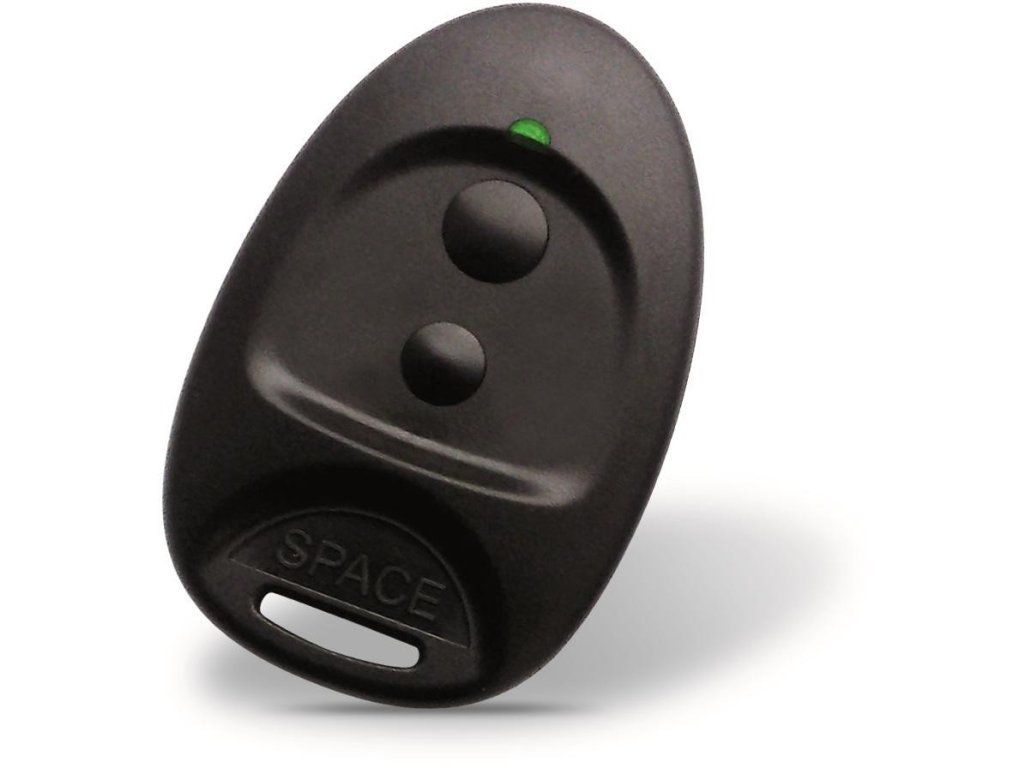

Diaľkové ovládanie CAME SPACE SP2 - dvojkanálové so zelenou LED diódou

• Typ: SP2
• Frekvencia: 433.82 MHz
• Rozsah: od 50 do 150 m
• Batéria: TYP 23A 12V (V23GA)
• Rozmery: 44x67x17mm
• Počet kombinácií: 4 294 967 296
• Prevádzková teplota: od -20 do +70 stupňov Celzia
• Materiál: ABS
• Hmotnosť: 22g

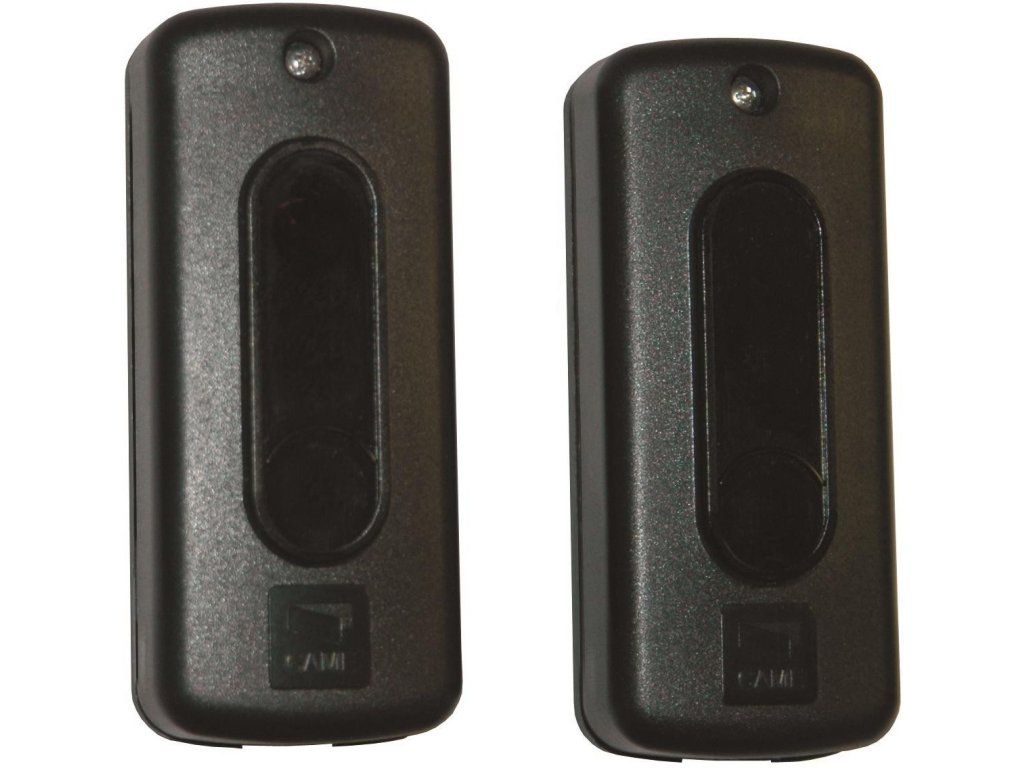

Fotobunky CAME DIR 10 (DIR10)

• Stupeň ochrany: IP54
• Napájanie: 12 - 24 V AC/DC
• Rozmery: 46x108x23 mm
• Rozsah: 10m
• Výstupné zaťaženie: 1A, 24V
• Odber prúdu: 60 mA (24 V AC)
• Prevádzková teplota: od -20 do +55 stupňov Celzia
• Materiál: ABS - polykarbonát

Technické špecifikácie:

• Model: ATS50DGM
• Maximálna šírka krídla v pomere k jeho hmotnosti: 5 m do 400 kg, 4 m do 500 kg, 3 m do 600 kg, 2,5 m do 800 kg, 2 m do 1000 kg
• Stupeň ochrany: IP44
• Napájanie: 230 V, 50/60 Hz
• Napájanie motora: 24 V DC
• Spotreba prúdu motora: maximálne 8 A.
• Maximálny výkon motora: 80W
• Pracovný cyklus: intenzívna práca
• Ťažisko: 400/3000N
• Funkcia brány: ÁNO
• Čas otvorenia na 90 stupňov: 15 až 30 sekúnd
• Prevádzková teplota: od -20 do +55 stupňov Celzia

UPOZORNENIE: Na zabezpečenie účinného a spoľahlivého zatvárania a na ochranu prevodovky pohonov namontovaných na krídlových bránach sa vždy odporúča inštalovať elektrický zámok. Ak sú krídla dlhšie ako 3 metre, je elektrický zámok povinný.
