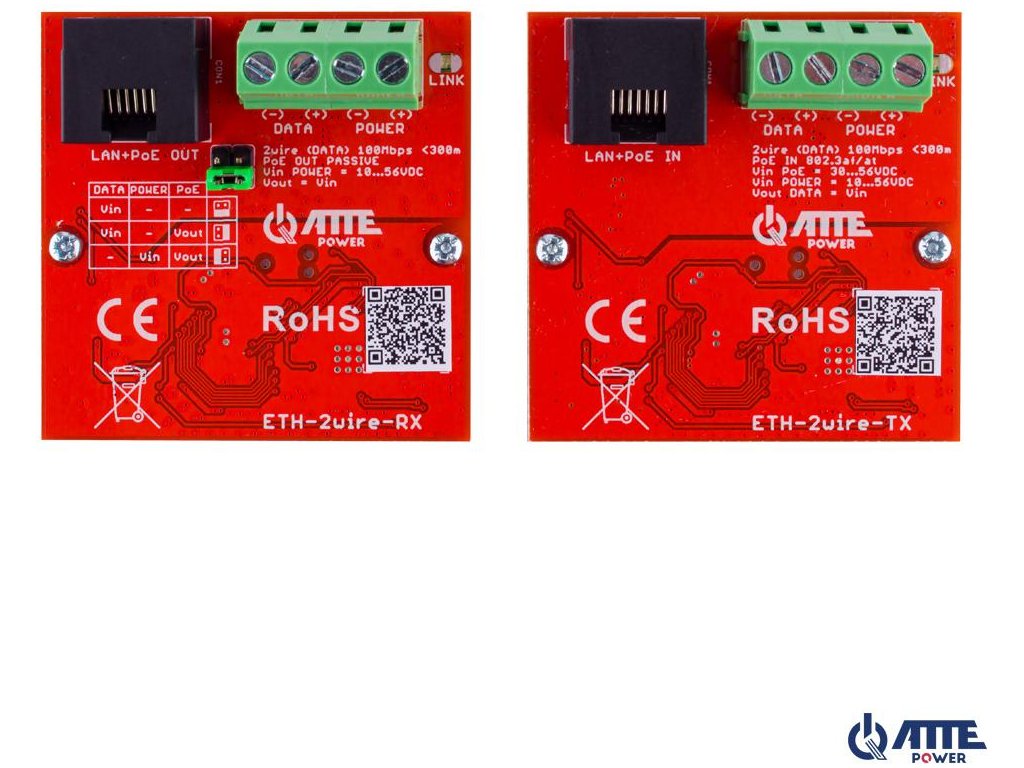

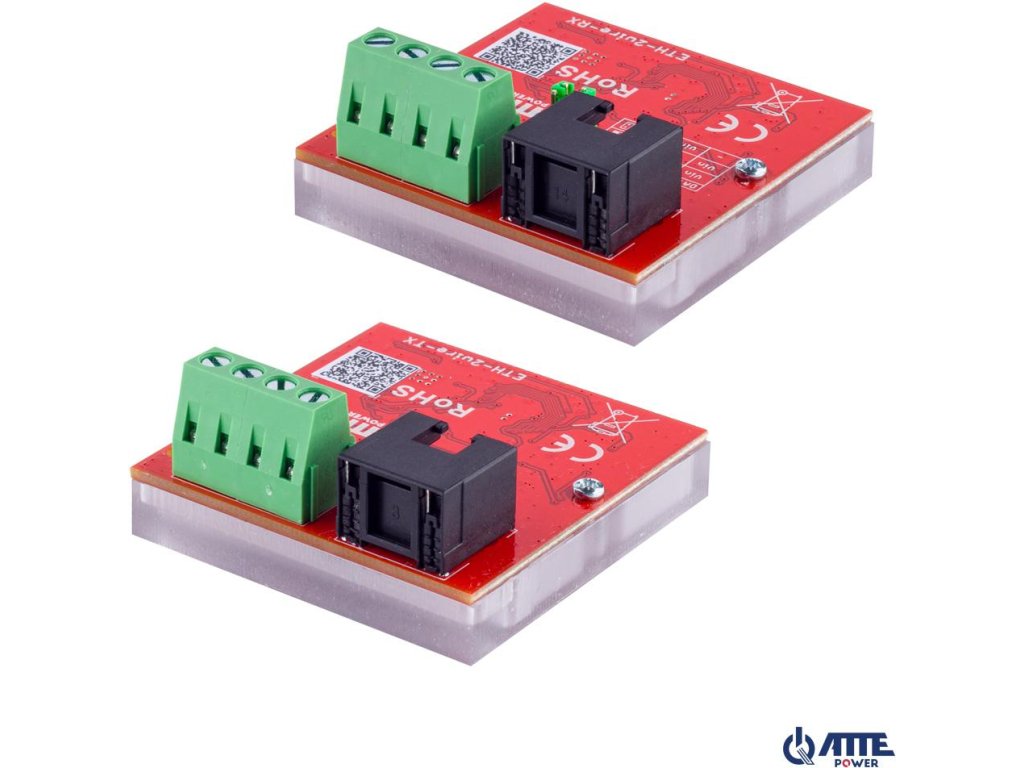

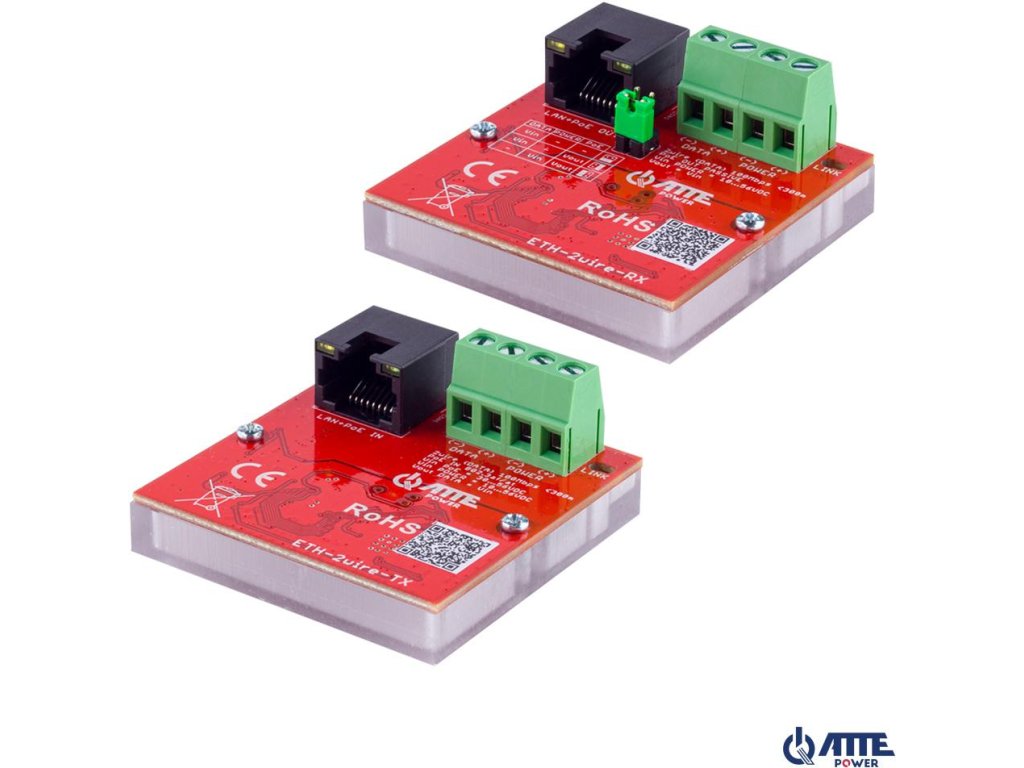

Súprava prevodníkov ATTE ETH-2wire-SET
Kód: 33101
Podrobný popis
Súprava prevodníkov ATTE ETH-2wire-SET
Kľúčové vlastnosti:
- Ethernet + konverzia PoE po 2 drôty
- Maximálna dĺžka kábla v 2-vodičovej trase - 300m .
- Jednotky môžu byť voliteľne napájané zo skrutkových konektorov
- Napájanie PoE (Pasívne alebo 802.3 at/af) alebo z externého zdroja napájania.
Sada na prenos LAN + PoE cez 2 100Mb/s káble do 300 m
ETH-2wire-SET je súprava aktívnych konvertorov na prenos dát Ethernetu a napájania PoE pomocou 2 vodičov, napr. jedného páru krútenej dvojlinky UTP.
Zariadenia umožňujú inštaláciu kamier alebo iných zariadení IP PoE na miestach, kde je výmena existujúcej kabeláže nemožná alebo neekonomická. Modul ETH-2wire-TX je napájaný z ľubovoľného prepínača PoE (port RJ45) a potom prostredníctvom 2 káblov umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu ETH-2wire-RX. Maximálna dĺžka kábla v dvojvodičovej trase je 300 m. K portu RJ45 modulu ETH-2wire-RX na konci linky možno pripojiť kameru alebo iný prijímač PoE. Zariadenia môžu byť voliteľne napájané zo skrutkových konektorov POWER.

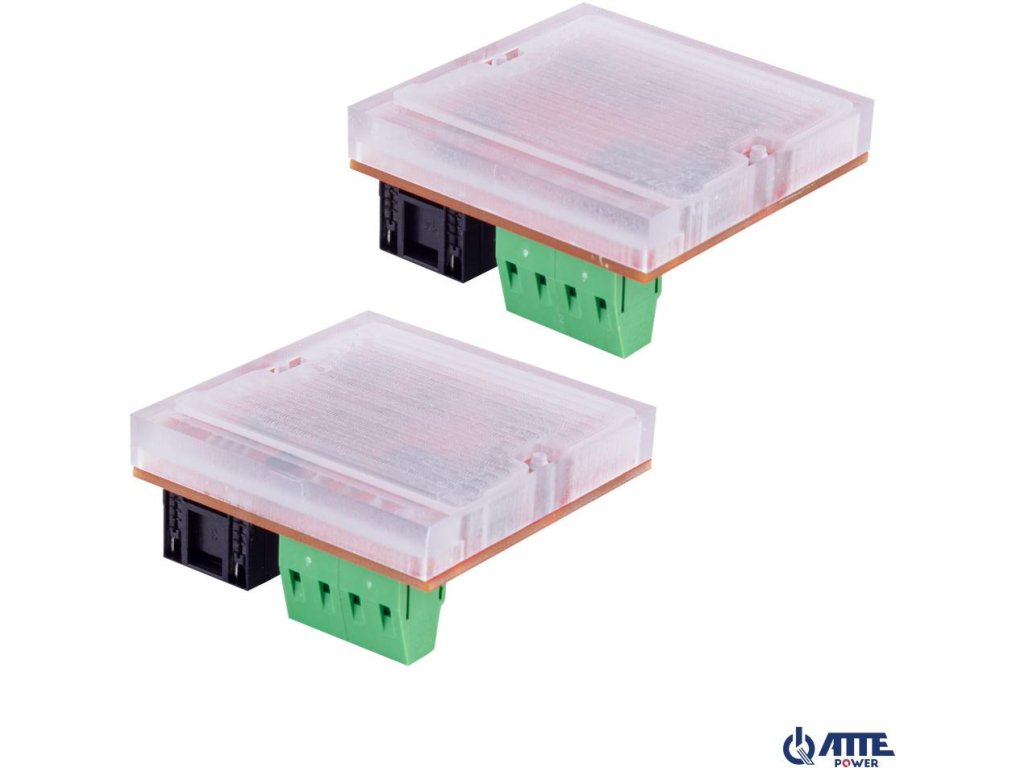

Polykarbonátový kryt je dômyselným riešením na zabezpečenie izolácie a čo najmenších rozmerov. Malé rozmery ponúkajú široké možnosti inštalácie.
V závislosti od zvoleného režimu prevádzky meničov sa ich napájanie a napájanie k nim pripojených zariadení môže uskutočniť niekoľkými spôsobmi. PoE alebo z externého zdroja napájania. Na strane vysielača ETH-2wire-TX aj na strane prijímača ETH-2wire-RX. Rozšírená konfigurácia pre rôzne prevádzkové režimy, realizovaná pomocou prepínačov, je podrobne opísaná v príručke k zariadeniu.
Technické údaje
| Porty LAN | 1 port RJ45 100Mbps |
| Konektory | RJ-45 |
| Skrutkovacia svorkovnica - vodiče 0,32-3,3 mm2 (22-12 AWG) | |
| Funkcie portu ETH-2wire-TX | PoE IN (napájanie kmeňa z linky PoE): PASSIVE (do 30 W), 802.3at (do 30 W), 802.3af (do 15 |
| Kolíky PoE: 1,2 (V+/-) 3,6 (V+/-) a/alebo 4,5 (V+/-) 7,8 (V+/-) | |
| Funkcie portu ETH-2wire-RX | PoE OUT (napájanie prijímačov PoE): PASSIVE |
| Kolíky PoE: 4,5 (V+) 7,8 (V-) | |
| Funkcie portu ETH-2wire | POWER: alternatívne napájanie cesty, keď nie je k dispozícii PoE |
| DATA (dvojvodičová linka): prenos dát a energie po 2 vodičoch | |
| Signalizácia prevádzky | LED port RJ45 (žltá) - prítomné napájanie |
| LED dióda portu RJ45 (zelená) - prepojenie a prenos dát v ceste LAN | |
| LED 1 (zelená) - prepojenie a prenos dát v 2Wire trase | |
| Napájacie napätie | ETH-2wire-TX |
| Vin PoE = 44 ... 56 VDC | |
| Vin POWER = 24 ... 56 VDC | |
| ETH-2wire-RX | |
| Vin = 24 ... 56 VDC | |
| Výstupné napätie | Vout = Vin |
| Ovládanie napájania | ETH-2WIRE-RX |
| prepojky - podľa konfiguračnej tabuľky na štítku a v príručke | |
| Spotreba energie | 1,35 W (plná stopa) |
| Dĺžka kábla 2WIRE | Maximálna vzdialenosť ETH-2wire-TX k ETH-2wire-RX (konektory DATA): |
| < 300 m - 2 jednoduché krútené vodiče, napr. 1 krútená dvojlinka UTP | |
| < 100 m - 2 jednoduché nekrútené drôty, napr. OMY 2x0,75 mm | |
| Dĺžka sieťového kábla | < 100 m - vzdialenosť medzi PoE SWITCH a ETH-2WIRE-TX |
| < 100 m - vzdialenosť ETH-2WIRE-RX od prijímača PoE | |
| Zabezpečenie | LAN a DATA |
| Prepäťová ochrana | |
| POWER | |
| Ochrana proti prepólovaniu | |
| Port PoE IN | |
| Ochrana proti preťaženiu 0,6A | |
| Konštrukcia bývania | Polykarbonát |
| Stupeň ochrany | IP20 |
| Prevádzková teplota | -25°C...+65°C |
| Rozmery | ETH-2WIRE-TX - 99 x 24 x 22 mm |
| ETH-2WIRE-RX - 99 x 24 x 22 mm | |
| Hmotnosť | ETH-2WIRE-TX 0,03 kg |
| ETH-2WIRE-RX 0,03 kg |
