Súprava prevodníkov ATTE ETH10-2wire-SET
Kód: 35426
Podrobný popis

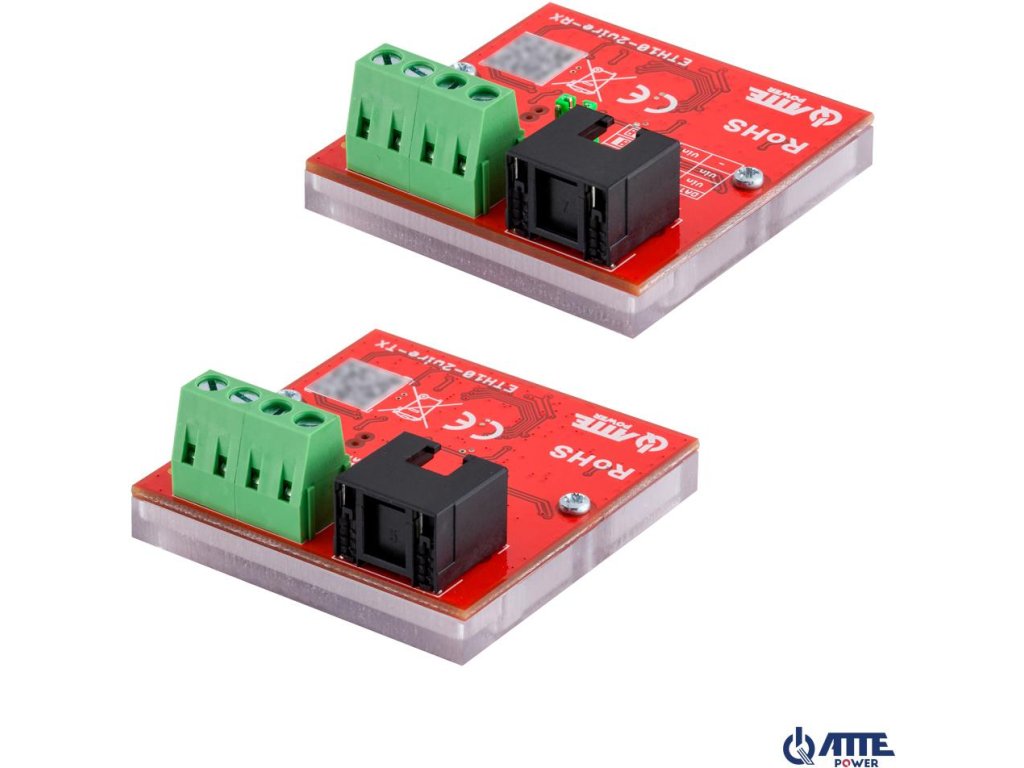

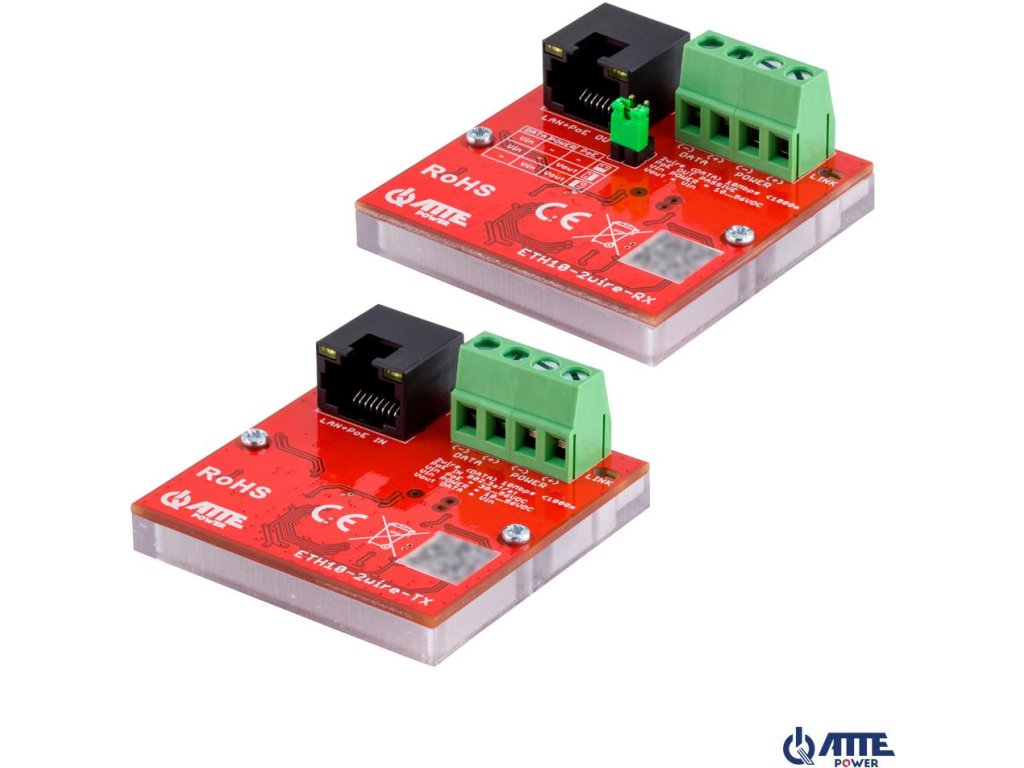

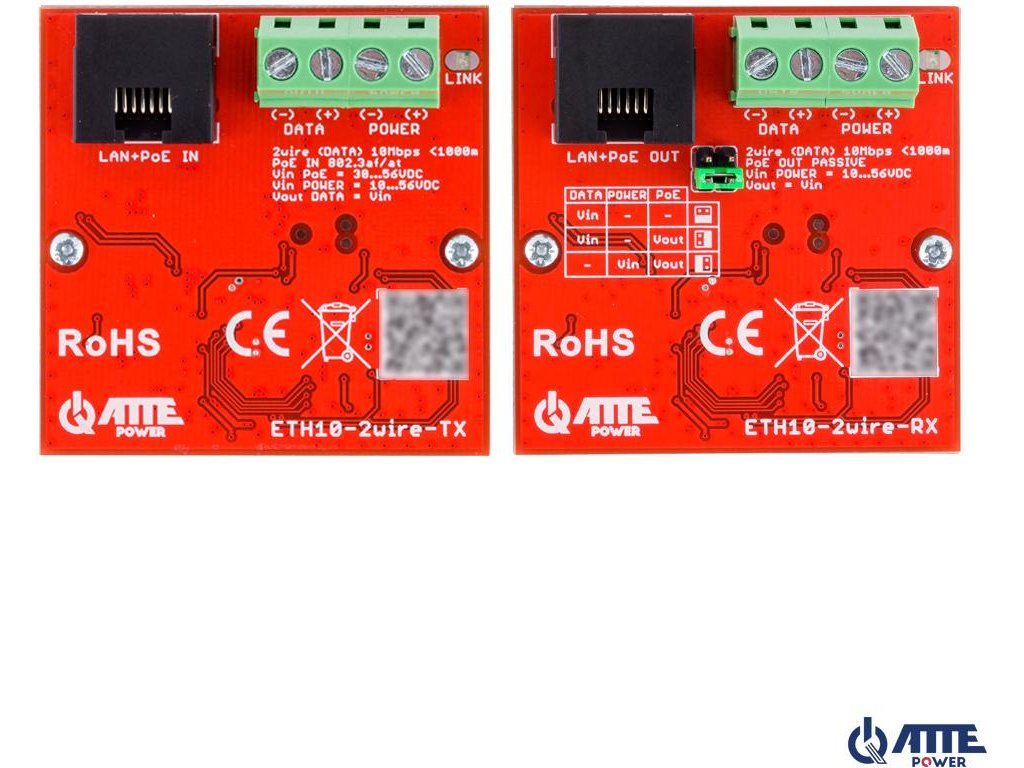

Súprava prevodníkov ATTE ETH10-2wire-SET
Kľúčové vlastnosti:
- Konverzia siete Ethernet +  PoE po 2 drôty
- Maximálna dĺžka kábla v 2-vodičovej trase -  1000m .
- Jednotky môžu byť voliteľne napájané zo skrutkových konektorov
- PoE  (Pasívne alebo 802.3 at/af) alebo z externého zdroja napájania.
ETH10-2wire-SET je súbor aktívnych konvertorov na prenos dát a napájania siete Ethernet PoE zahŕňajúce 2 drôty napr. jeden krútený pár kábla UTP
Zariadenia umožňujú inštaláciu kamier alebo iných zariadení IP PoE na miestach, kde je výmena existujúcej kabeláže nemožná alebo neekonomická
Modul ETH10-2wire-TX je napájaný z ľubovoľného spínača PoE (port RJ45) a potom prostredníctvom 2 vodičov umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu ETH10-2wire-RX s kamerou PoE
Jednotky môžu byť voliteľne napájané zo skrutkových konektorov POWER . Maximálna dĺžka kábla v trati 2wire je to 1000m .
Maximálna vzdialenosť prenosu údajov a výkonu PoE závisí od typu, dĺžky a prierezu použitých vodičov
Prítomnosť iných káblov v káblovej trase a ďalších medziľahlých spojení má veľký vplyv na stabilitu prenosu. Najlepšie parametre a najväčší prenosový rozsah možno dosiahnuť použitím 2 jednoduchých krútených vodičov, napr. jedného páru krútenej dvojlinky UTP.
Kamera alebo iný prijímač PoE môže byť pripojený k portu RJ45 modul ETH10-2wire-RX na konci linky
Pri pripojení prijímača k inému swichu alebo sieťovej karte bez podpory PoE je nevyhnutné vypnúť napájanie PoE príslušným nastavením jumpera na prijímači ETH10-2wire-RX.
V závislosti od zvoleného prevádzkového režimu meničov možno napájanie meničov a k nim pripojených zariadení realizovať viacerými spôsobmi
PoE alebo z externej napájacej jednotky. Na strane vysielača ETH10-2wire-TX aj na strane prijímača ETH10-2wire-RX. Rozšírená konfigurácia pre rôzne prevádzkové režimy, realizovaná pomocou prepínačov, je podrobne opísaná v príručke k zariadeniu.
Polykarbonátový kryt je dômyselným riešením na zabezpečenie izolácie a čo najmenších rozmerov. Malé rozmery ponúkajú široké možnosti inštalácie.
TECHNICKÉ ÚDAJE
| Porty LAN | 1 port RJ45 10 Mb/s |
| Konektory | RJ-45 |
| Skrutkovacia svorkovnica - vodiče 0,32-3,3 mm2 (22-12 AWG) | |
| Funkcie portu ETH10-2wire-TX | PoE IN (napájanie kmeňa z linky PoE): PASSIVE (do 30 W), 802.3at (do 30 W), 802.3af (do 15 W) |
| Kolíky PoE: 1,2 (V+/-) 3,6 (V+/-) a/alebo 4,5 (V+/-) 7,8 (V+/-) | |
| Funkcie portu ETH10-2wire-RX | PoE OUT (napájanie prijímačov PoE): PASSIVE |
| Kolíky PoE: 4,5 (V+) 7,8 (V-) | |
| Funkcie rozhrania DATA | DATA (dvojvodičová linka): prenos dát a energie po 2 vodičoch |
| Funkcie konektora POWER | POWER: alternatívne napájanie v prípade absencie napájania PoE (pozri konfiguráciu jumpera) |
| Signalizácia prevádzky | LED port RJ45 (žltá) - prítomné napájanie |
| LED dióda portu RJ45 (zelená) - prepojenie a prenos dát v ceste LAN | |
| LED LINK (zelená) - prepojenie a prenos dát v 2Wire trase | |
| Napájacie napätie | ETH10-2wire-TX |
| Vin PoE = 30 ... 56 VDC | |
| Vin POWER = 10 ... 56 VDC | |
| ETH10-2wire-RX | |
| Vin = 10 ... 56 VDC | |
| Výstupné napätie | ETH10-2wire-TX |
| VoutDATA=Vin | |
| ETH10-2wire-RX | |
| Vout = Vin | |
| Ovládanie napájania | ETH10-2WIRE-RX |
| prepojky - podľa konfiguračnej tabuľky na štítku a v príručke | |
| Spotreba energie | 1,35 W (plná stopa) |
| Dĺžka kábla 2WIRE | Maximálna vzdialenosť ETH10-2wire-TX k ETH10-2wire-RX (konektory DATA): |
| < 1000 m - 2 jednotlivé vodiče | |
| Dĺžka sieťového kábla | < 100 m - vzdialenosť PoE SWITCH od ETH10-2WIRE-TX |
| < 100 m - vzdialenosť ETH10-2WIRE-RX od prijímača PoE | |
| Zabezpečenie | Porty LAN a DATA: |
| Prepäťová ochrana | |
| Napájacie porty: | |
| Ochrana proti prepólovaniu | |
| Konštrukcia bývania | Polykarbonát |
| Stupeň ochrany | IP20 |
| Prevádzková teplota | -25°C...+65°C |
| Rozmery | ETH10-2wire-TX - 51 x 51 x 22 mm |
| ETH10-2wire-RX - 51 x 51 x 22 mm | |
| Hmotnosť | ETH10-2wire-TX - 0,025 kg |
| ETH10-2wire-RX - 0,025 kg |
PRÍKLADY POUŽITIA:
REŽIM 1
Príklad konfigurácie súpravy v režime 1 - prijímač bez napájania PoE
REŽIM 2
Kamera je napájaná z PoE prostredníctvom cesty 2WIRE. V takejto konfigurácii je potrebné venovať pozornosť úbytkom napätia na ceste 2WIRE. Rozpočet PoE dodávaný do kamery závisí od priemeru a dĺžky použitého kábla.
REŽIM 3
Príklad konfigurácie súpravy v režime 3 - napájanie. Kamera je napájaná z PoE prostredníctvom cesty 2WIRE. V takejto konfigurácii je potrebné venovať pozornosť úbytkom napätia na ceste 2WIRE. Rozpočet PoE dodávaný do kamery závisí od priemeru použitého kábla. Vysielač a prijímač ETH10-2WIRE budú správne fungovať v rozsahu napätia 10-56 V, avšak kamera pripojená k prijímaču zvyčajne vyžaduje napájanie PoE 44-56 V. Tieto faktory by sa mali zohľadniť pri výbere napájacieho napätia pre vysielač ETH10-2WIRE-TX, v prípade systémov so záložným napájaním odporúčame použiť napájací zdroj APS-90-550-OF alebo menič ASUC-100-550-OF.
REŽIM 4
Príklad konfigurácie súpravy v režime 3 - miestne napájanie kamery. Kamera je napájaná prostredníctvom PoE priamo z prijímača ETH10-2WIRE-RX. Prijímač ETH10-2WIRE-RX bude správne fungovať v rozsahu napätia DC IN 10-56 V, avšak kamera pripojená k prijímaču zvyčajne vyžaduje napájanie PoE 44-56 V. Tieto faktory je potrebné zohľadniť pri výbere napájacieho napätia pre prijímač ETH10-2WIRE-RX. Vysielač ETH10-2WIRE-TX môže v tejto konfigurácii pracovať s akýmkoľvek štandardom PoE.
REŽIM 5
Príklad konfigurácie súpravy v režime 3. Kamera je napájaná prostredníctvom PoE priamo z prijímača ETH10-2WIRE-RX. Prijímač ETH10-2WIRE-RX bude správne fungovať v rozsahu napätia 10-56 V, avšak kamera pripojená k prijímaču zvyčajne vyžaduje napájanie PoE 44-56 V. Tieto faktory by sa mali zohľadniť pri výbere napájacieho napätia pre prijímač ETH10-2WIRE-RX. Vysielač ETH10-2WIRE-TX môže pracovať v tejto konfigurácii s napájaním DC IN 10-56 V privedeným do konektora POWER.
