Trojfázový elektromer SDM 630 MODBUS V3

Trojfázový elektromer SDM 630 MODBUS V3

Účel

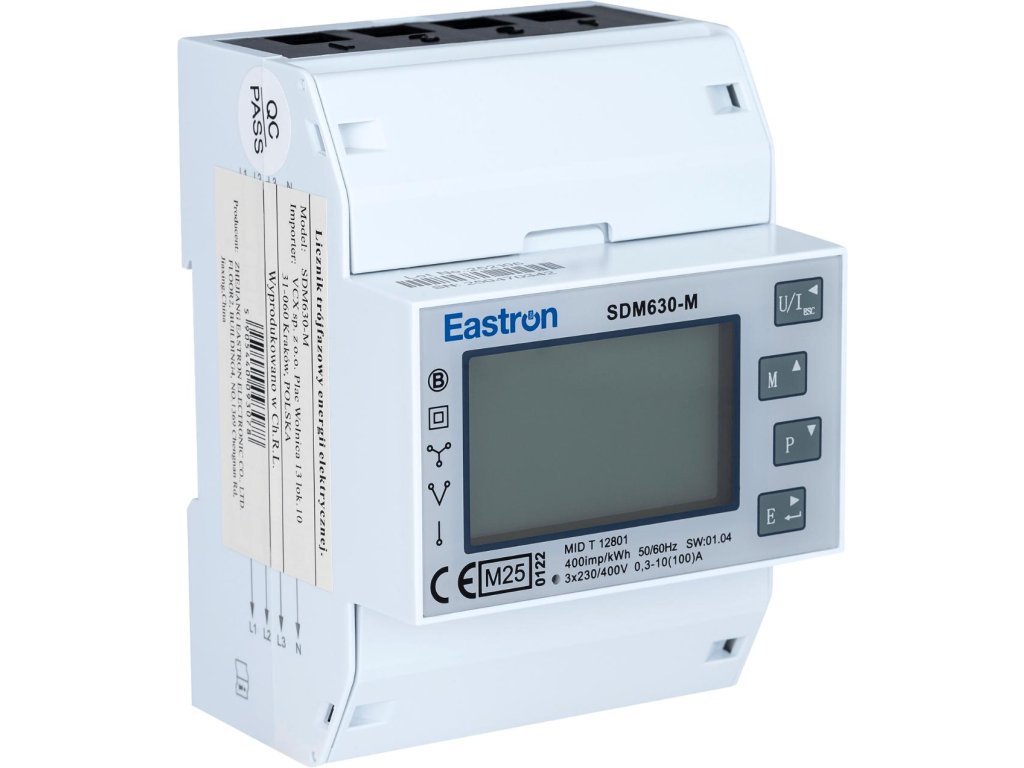

Trojfázový elektromer - SDM 630 MODBUS V3

Ponúkame merač Eastron SDM630 Modbus v najnovšej verzii "V3" vybavený portom RS-485 a protokolom Modbus-RTU certifikovaným MID. Má dva impulzné výstupy vrátane jedného konfigurovateľného výstupu.

Merací prístroj má rozhranie RS-485, ktoré uľahčuje čítanie nameraných hodnôt pomocou protokolu Modbus-RTU.

SDM 630 M V3 Trojfázový elektromer s Modbus V3

• DM630-Modbus V3 meria a zobrazuje charakteristiky jednofázového dvojvodičového (1p2w), trojfázového trojvodičového (3p3w) a trojfázového štvorvodičového (3p4w) napájania.
• Merač meria parametre ako napätie (V), frekvencia (Hz), prúd (A), výkon (kW/kVa/kVar), spotrebovanú energiu (import), exportovanú energiu (export) a celkový výkon (kWh/kVarh).
• Merač tiež indikuje špičkový prúd a spotrebu energie, merané vo vopred naprogramovaných intervaloch: až do 60 minút.
• Merač môže pracovať v záťaži do 100 A a nevyžaduje pripojenie prúdových transformátorov (CT).

Technické údaje:

• Striedavé napätie (Un): 3×230(400)V
• Rozsah napätia: 80 ~ 120% Un
• Základný prúd (Ib): 10A
• Prúd (Imax): 100A
• Prúd (Imin): 0,5A
• Rozbehový prúd: 0,4 % Ib
• Spotreba energie: ≤ 2W/10VA (obvod merania napätia) ≤ 4VA (obvod merania prúdu)
• Napätie: 0,5 % maximálneho rozsahu
• Prúd: 0,5 % menovitého prúdu
• Frekvencia: 0,2 % priemernej frekvencie
• Účinník: 1% jednota (0,01)
• Aktívny výkon (W): ±1 % maximálneho rozsahu
• Jalový výkon (VAr): ±1 % maximálneho rozsahu
• Zdanlivý výkon (VA): ±1 % maximálneho rozsahu
• Aktívna energia (Wh): Trieda 1 IEC 62053-21
• Reaktívna energia (VARh): ±1 % maximálneho rozsahu
• Čas odozvy signálu: vstupný krok 1 s, typicky až do > 99 % konečnej hodnoty, pri 50 Hz.
• Okolitá prevádzková teplota: -25 °C až 55 °C
• Teplota skladovania: -40 °C až 70 °C
• Relatívna vlhkosť: 0 - 95 % bez kondenzácie
• Nadmorská výška: do 2000 m n. m
• Čas na zahriatie: 5s
• Vibrácie: 10Hz až 50Hz, 2g, IEC 60068-2-6
• Nárazy: 30g
• Prevádzková teplota od -25 °C do +55 °C*
• Teplota skladovania od -40 °C do +70 °C*
• Relatívna vlhkosť 0 až 95 %, bez kondenzácie
• Pracovná nadmorská výška do 2000 m
• Čas spustenia (zahrievania) 1 minúta
• Vibrácie 10Hz až 50Hz, IEC 60068-2-6, 2g
• Preťaženie 30g v 3 rovinách
• Rozmery lišty DIN: 72 × 100 mm (š x v) podľa DIN 43880
• Montáž na lištu: DIN (DIN 43880)
• Stupeň krytia: IP51 (v interiéri)
• Materiál: samozhášavý plast Ul94 V-0
• Zobrazenie 400 Imp/kWh

Technické špecifikácie - SDM 630 MODBUS V3
