VIDEO TRANSFORMÁTOR TR-1AUZ

VIDEO TRANSFORMÁTOR TR-1AUZ

Kľúčové vlastnosti

• V balení: 2 ks. Uvedená cena za balenie
• Dosah zvuku: 1200 m
• Typ zariadenia: Pasívne
• Šírka pásma zvuku: 20 Hz ... 20 kHz
• Počet kanálov:
  • 1 Video
  • 1 AUDIO
  • 1 DC
• 75Ω I/O napätie (CVBS): 1 Vpp
• Rozsah videa: max. 400 m UTP cat. 5e
• Oddelenie medzi vstupmi: > -50 dB Video / AUDIO
• CMRR (dB @ 5MHz): 50 dB
• Šírka pásma videa: 0 ... 50 MHz ( -3 dB )
• Impedancia koaxiálneho konektora:

  75 Ω Video

  • 100 Ω AUDIO
• Symetrická impedancia konektora:

  100 Ω Video

  • 100 Ω AUDIO
• Nominálna vstupná úroveň zvuku: 1 Vpp
• Nominálna výstupná úroveň zvuku: 1 Vpp
• Typ konektora:

  Konektor BNC Video

  • Zástrčka CINCH AUDIO
  • 2.1 / 5,5 mm DC zástrčka
  • 2.1 / 5,5 mm DC zásuvka
• Symetrický typ konektora: Zásuvka RJ-45 (8-pinová, 4 páry)
• Prípustná relatívna vlhkosť: < 95 %
• Prevádzková teplota: 0 °C ... 55 °C
• Rozsah prenosu energie:
  • Napájanie 12V DC
  • 118 m pri 100 mA
  • 79 m pri 150 mA
  • 59 m pri 200 mA
  • 47 m @ 250 mA

Účel

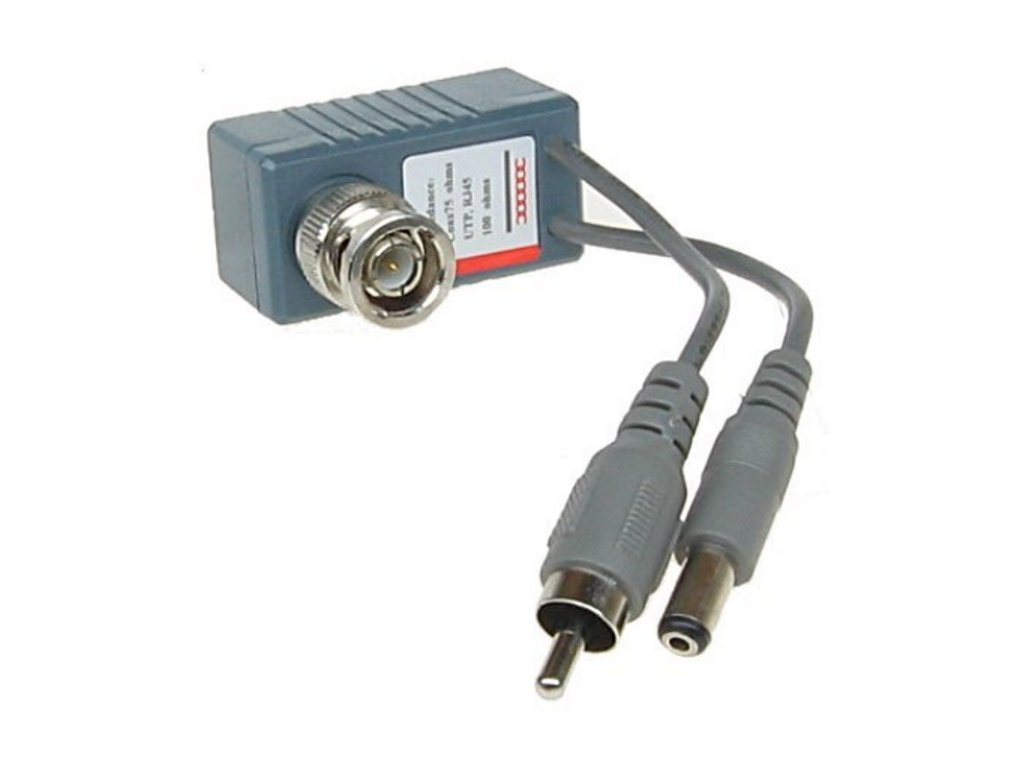

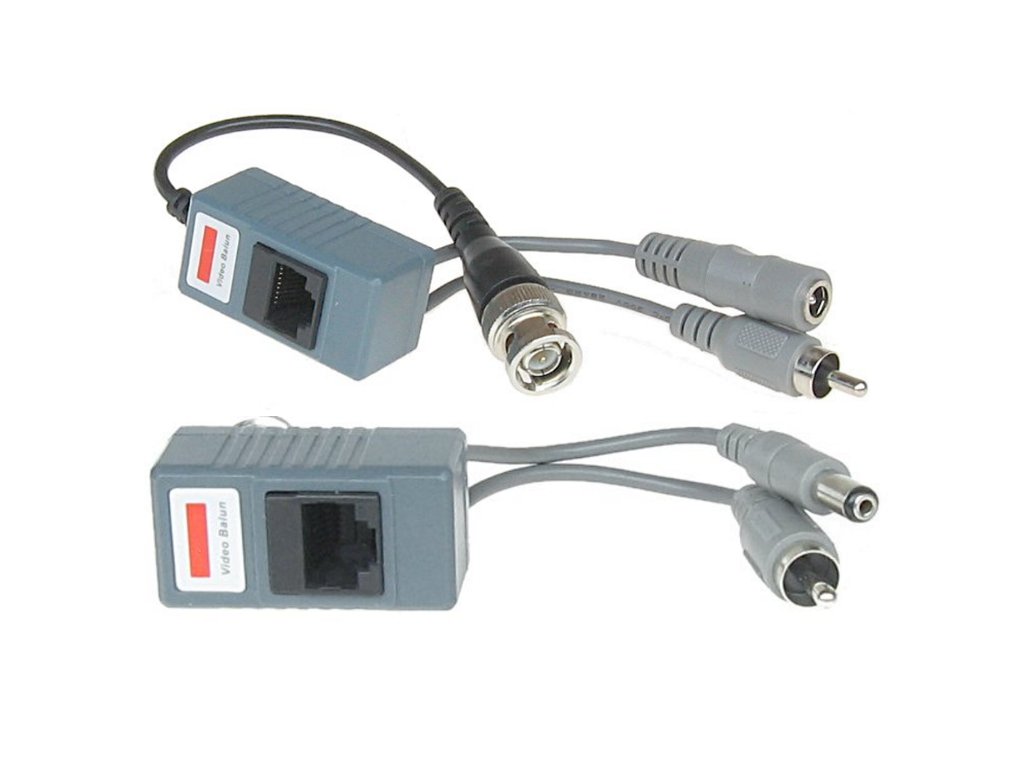

Vysielač/prijímač TR-1AUZ (sada) umožňuje prenos video, audio a napájacích signálov prostredníctvom krútenej dvojlinky.

Popis

Ak sa napájacie konektory nepoužívajú, môžu sa použiť na prenos signálu DATA.

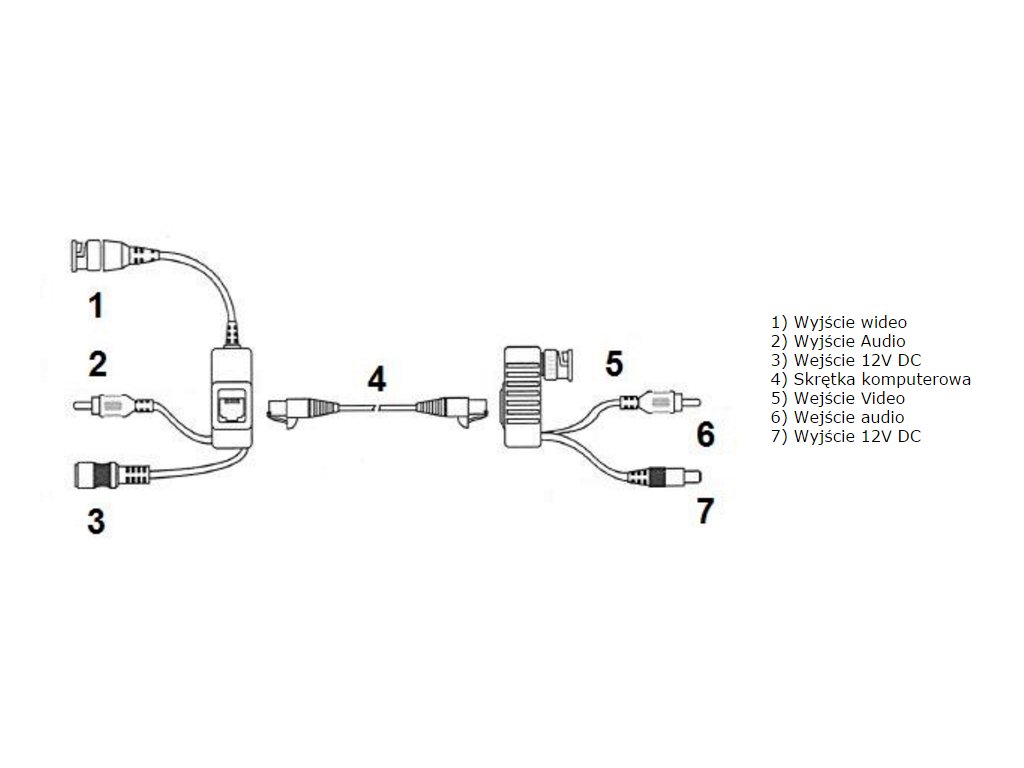

Schéma zapojenia

Poradie vodičov v konektore RJ-45.

Zástrčka zapustená podľa normy T568B.
