VIDEO TRANSFORMÁTOR TR-1DL*P2
Kód: 69353
Podrobný popis

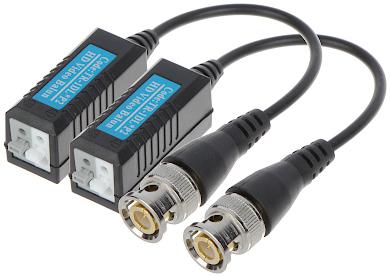

VIDEO TRANSFORMÁTOR TR-1DL*P2
TR-1DL*P2 je určený na prenos videosignálu po krútenej dvojlinke. Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75 Ω impedancii symetrického kábla, čím zabezpečuje prenos videosignálu až na 250 m pri 720p / 150 m pri 1080p (krútená dvojlinka kategórie 5e) a eliminuje asymetrické rušenie.
Skontrolujte, či sú svorky (+) a (-) správne pripojené. Opačné zapojenie spôsobí rušenie obrazu.
Technické špecifikácie
V balení : 2 ks.
Štandardné:
- AHD - 8 Mpx 4K UHD,
- HD-CVI - 8 Mpx 4K UHD,
- HD-TVI - 8 Mpx 4K UHD,
- CVBS - PAL, NTSC
Typ zariadenia:Pasívne
Počet kanálov:1
Video pokrytie:
- 250 m @ 720p - UTP cat 5e
- 150 m @ 1080p - UTP cat. 5e
- 400 m @ CVBS - PAL, NTSC - UTP cat. 5e
75Ω I/O napätie (CVBS): 1 Vpp
Tlmenie:
- 4.43 MHz @ 0,31 dB
- 11 MHz @ 0,49 dB
- 21 MHz @ 0,75 dB
- 38 MHz pri 1,07 dB
- 42 MHz pri 1,08 dB
- 67.5 MHz pri 1,41 dB
CMRR (dB @ 5MHz): 50 dB
Impedancia koaxiálneho konektora: 75 Ω
Symetrická impedancia konektora: 100 Ω
Typ koaxiálneho konektora: BNC Zástrčka na kábli
Symetrický typ konektora: Pružinové svorky
Prevádzková teplota: -teplota: 10 °C ... 55 °C
Hmotnosť: 0,024 kg
Rozmery: 44 x 17 x 19 mm
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Audio/video transformátory |
|---|---|
| Hmotnosť: | 0.02 kg |
| EAN: | 5902887011320 |
| Pokrytie: | 400 |
| Prenos energie: | Nie |
| Prenos zvuku: | Nie |
| Symetrický typ konektora: | Pružinové svorky |
| Typ transformátora: | Pasívne |
| Rozmery v mm (Š x V x H): | 44 x 17 x 19 mm |
| Typ konektora: | BNC |
| Počet kanálov zariadenia: | 1 |
