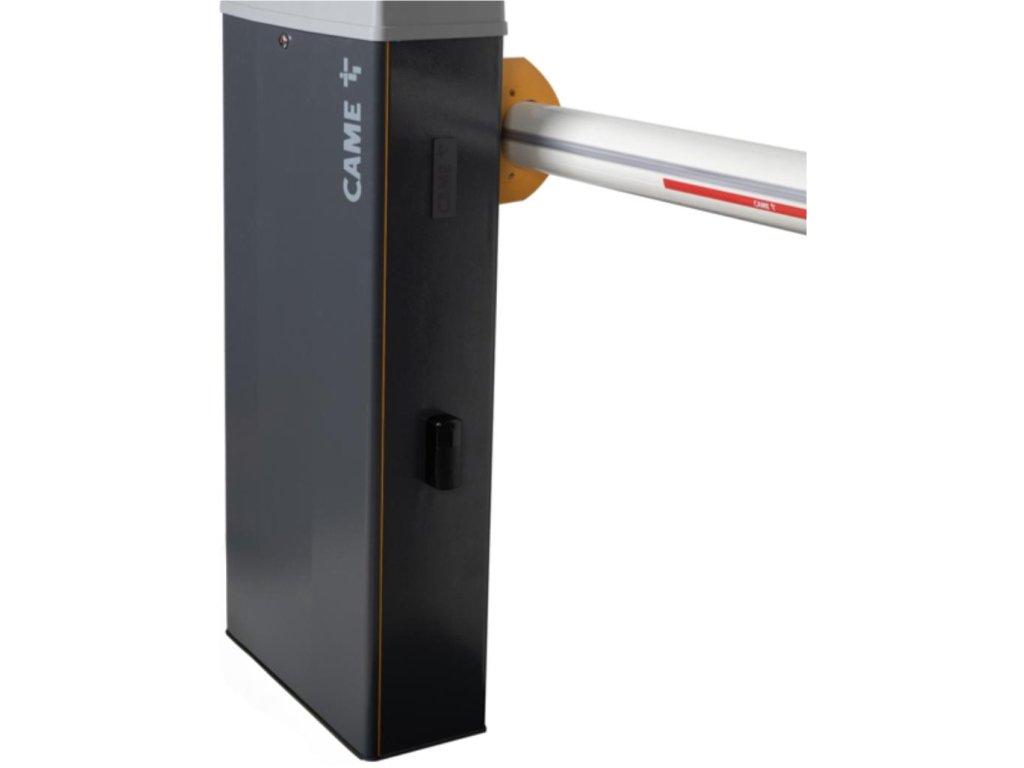

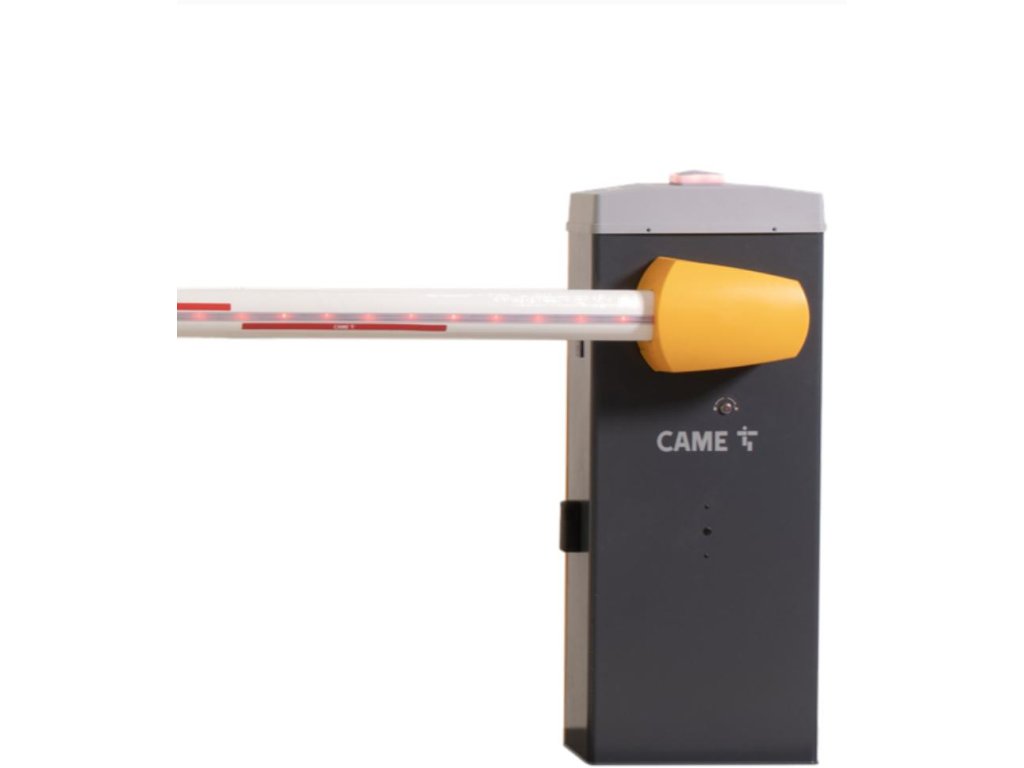

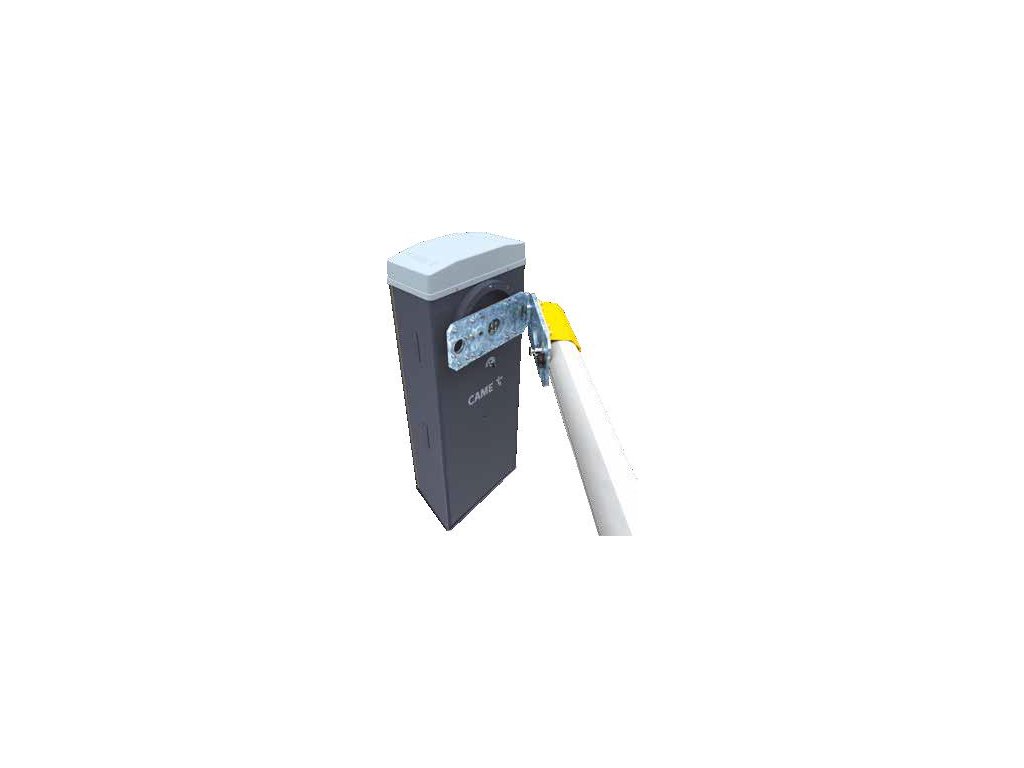

Zábrana CAME LS6 s ramenom G0602 do 6,5 m (bez možnosti LED)

Zábrana CAME LS6 s ramenom G0602 do 6,5 m (bez možnosti LED)

Účel

Zábrana navrhnutá tak, aby zvládla prejazdy s dĺžkou do 6,5 metra. Určená na intenzívne používanie (160 cyklov za deň).

MCBF je 1,5 milióna cyklov. Verzia ramenanevhodné na inštaláciu osvetlenia LED.

Súprava obsahuje:

• Centrálna zábrana s elektronikou a pružinou (803BB-0490)
• Hliníkové rameno, roh Ø100 x 6850 [mm]bez možnosti inštalácie LED (G0602)
• Vnútorná výstuž pre ramená s priemerom Ø100 mm > 4 m (G06802)
• Výstražné nálepky na rameno zábrany 20 ks. (G 02809)
• Podpera ramena - pevná (G 02807)

Nie je súčasťou dodávky (je potrebné ho zakúpiť):

• Osvetlenie viditeľné na fotografiách
• Batérie
• rádiový ovládač
• fotobunky
• odnímateľný systém ramien

Popis

• SPOĽAHLIVÉ - Vďaka 24 V jednosmernému motoru s ENCODER a systému ADVANCED SPEED CONTROL na ovládanie sily pôsobiacej na rameno.
• RÝCHLE A EFEKTÍVNE - s maximálnou rýchlosťou 4 až 6 sekúnd v závislosti od dĺžky ramena.
• POKROČILÁ ELEKTRONIKA - Vyvinuté pomocou technológie CONNECT a kompatibilné s protokolom MODBUS.
• RAMENO S KRUHOVÝM PRIEREZOM - nie je vhodný na montáž LED pásu RG.
• SAFE - Je v súlade s normou EN 12453 a bez problémov prechádza crash testami.
• PERSONALIZOVANÁ POVRCHOVÁ ÚPRAVA - Konštrukcia z pozinkovanej a lakovanej ocele (RAL 7024) ako štandard, k dispozícii aj v nasledujúcich verziáchz nehrdzavejúcej ocele AISI 304 alebo na požiadanie v akejkoľvek inej povrchovej úprave podľa RAL (za príplatok).
• POKROČILÁ REGULÁCIA RÝCHLOSTI -Moderný 24V jednosmerný motor s prevodovkou vybavený snímačom umožňuje pokročilé riadenie rýchlosti ramena. Vďaka tejto inovatívnej funkcii je pohyb ramena plynulý a konštantný počas otvárania aj zatvárania, čím sa predchádza akémukoľvek riziku poškodenia integrity mechanického systému ramena. Riadiaci modul neustále analyzuje sily pôsobiace na rameno a na základe zistených parametrov upravuje rýchlosť, aby sa zabezpečila odolnosť a spoľahlivosť vo všetkých klimatických podmienkach.

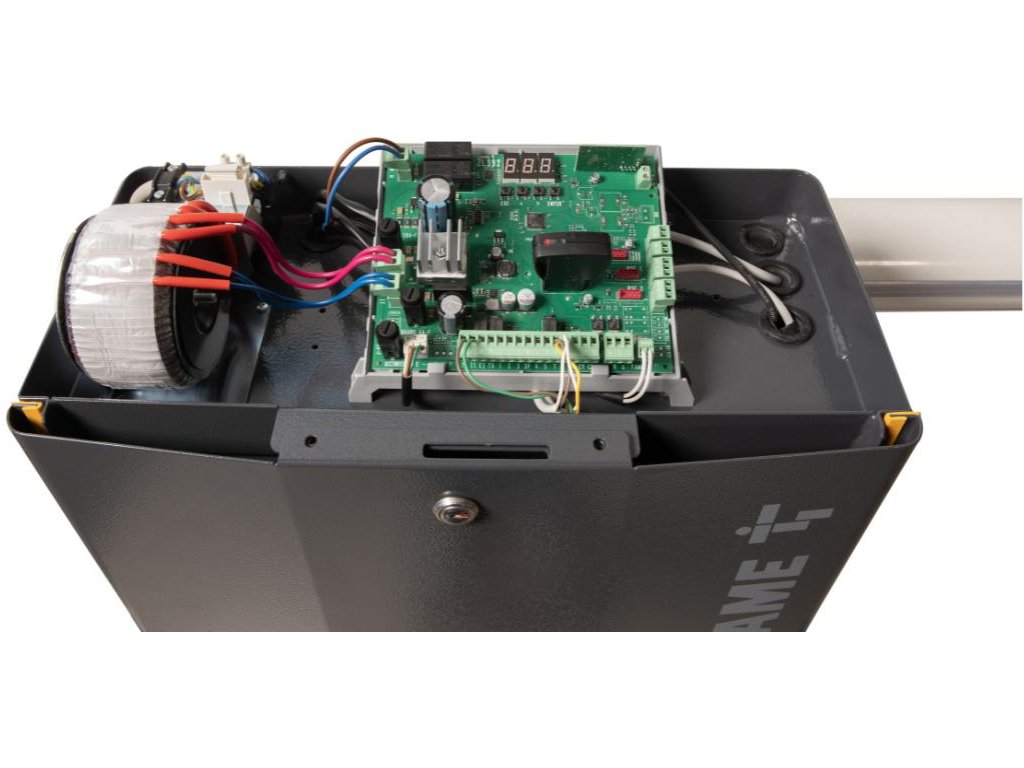

Riadiaca jednotka ZL392-C

Ovládací panel sa nachádza priamo pod krytom krytu. To umožňuje vykonávať všetky kroky konfigurácie a údržby v pohodlnej polohe v stoji, so zatvoreným krytom, v úplnej bezpečnosti.

Sofistikovaná elektronika zariadenia GARD LS6, chránená krytom ABS, umožňuje inštalatérovi spravovať všetky nastavenia prostredníctvom grafického displeja alebo aplikácie CONNECT SetUp Pro pre smartfón alebo tablet. Jednoducho zadajte bezdrôtové rozhranieKĽÚČ CAME (možno zakúpiť)do príslušného slotu, aby ste mohli rýchlo a jednoducho spravovať konfigurácie a úpravy.

Elektronika ZL392-C je vybavený inovatívnym softvérom na riadenie pohybu, ktorý znižuje potenciálne poruchy automatickým riadením rýchlosti motora. Softvér monitoruje a priebežne upravuje rýchlosť a spomalenie počas každého cyklu vďaka spätnej väzbe zo snímača.

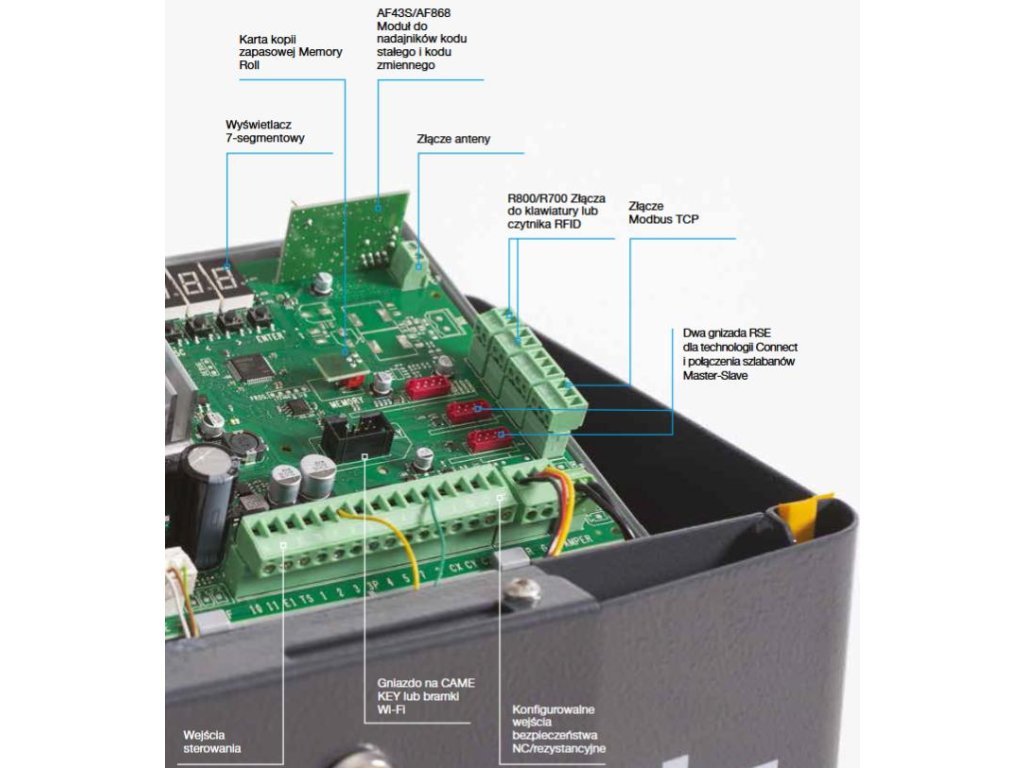

Parametre hlavného panela:

• Konfigurovateľné ovládacie a ochranné vstupy pre príslušenstvo ako kontakty NC alebo odporové kontakty (8k2).
• Výstup pre príslušenstvo a LED pásky.
• Konektor pre rádiofrekvenčnú kartu s pevným a pohyblivým kódom, až 250 používateľov (AF43S/AF868).
• Konektory pre externú klávesnicu alebo čítačku RFID (R800/R700).
• Slot na CAME KEY na konfiguráciu prostredníctvom smartfónu.
• Karta MEMORY ROLL na ukladanie konfigurácií.
• Sériové porty pre technológiu CONNECT na bariérové pripojenie alebo integráciu s externými systémami prostredníctvom protokolu Modbus.

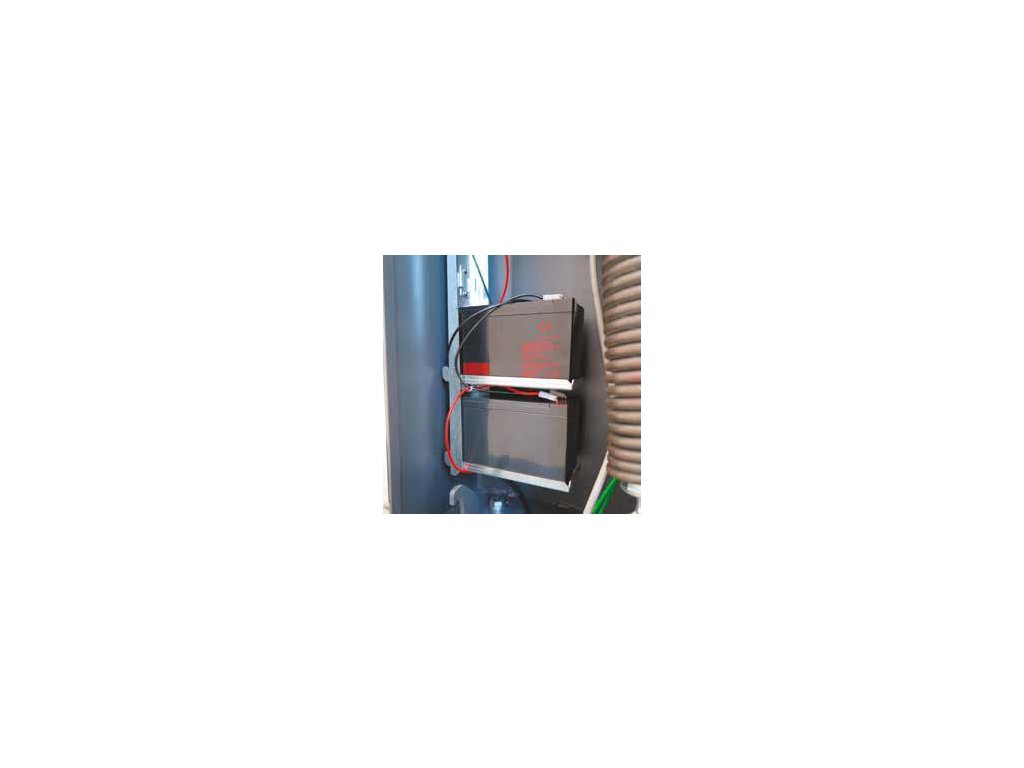

Systém núdzového napájania (možno zakúpiť)

V prípade výpadku elektrického prúdu alebo v akejkoľvek núdzovej situácii, keď nastane problém s dodávkou elektrickej energie, je GARD LS6 schopný pracovať v úplnej bezpečnosti vďaka pomocnému systému napájania z batérie (voliteľne). Počas bežnej prevádzky v elektrickej sieti systém udržiava batérie plne nabité, aby sa zabezpečila maximálna spoľahlivosť v prípade núdze.

Odnímateľný systém ramien (možno dokúpiť)

Spoločnosť CAME vyvinula špeciálny systém, ktorý minimalizuje poškodenie v prípade nárazu do ramena. Robustné oceľové zariadenie umožňuje v prípade nárazu rameno odpojiť a umiestniť do bezpečnej polohy, čím sa eliminujú náklady na opravu a dlhý čas obnovy.

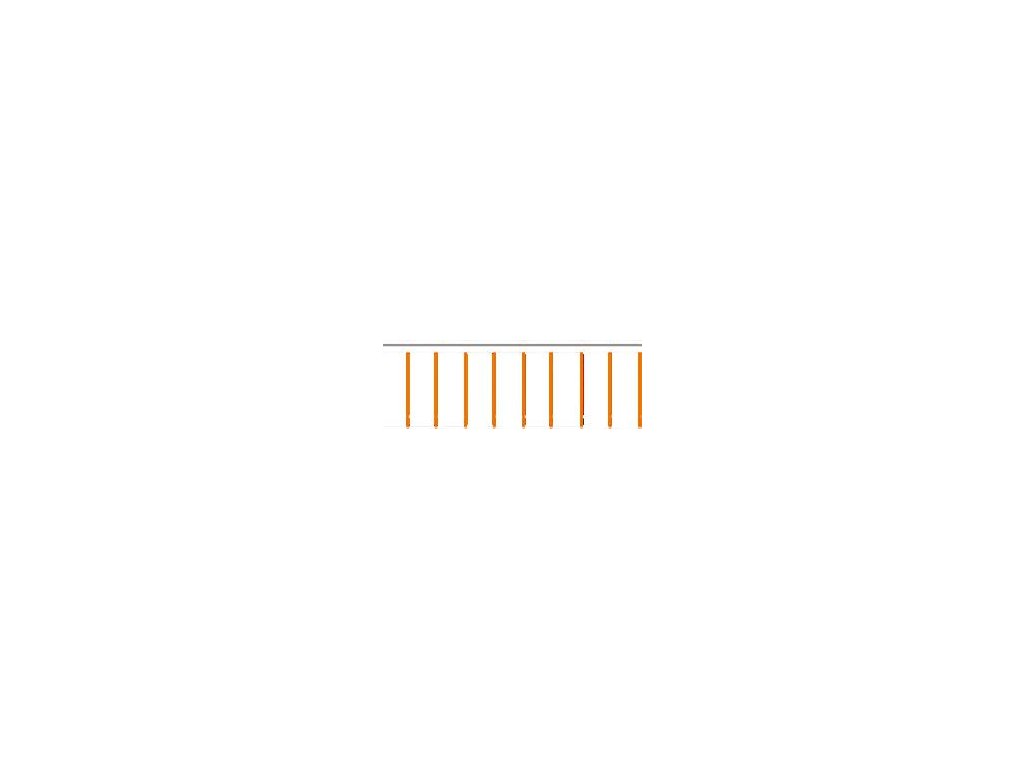

Skladací záves (možno zakúpiť)

Hliníkový záves je k dispozícii v moduloch s dĺžkou 1720 mm, s gumovým prekrytím na minimalizáciu nárazov a dvoma konzolami na pripojenie modulov.

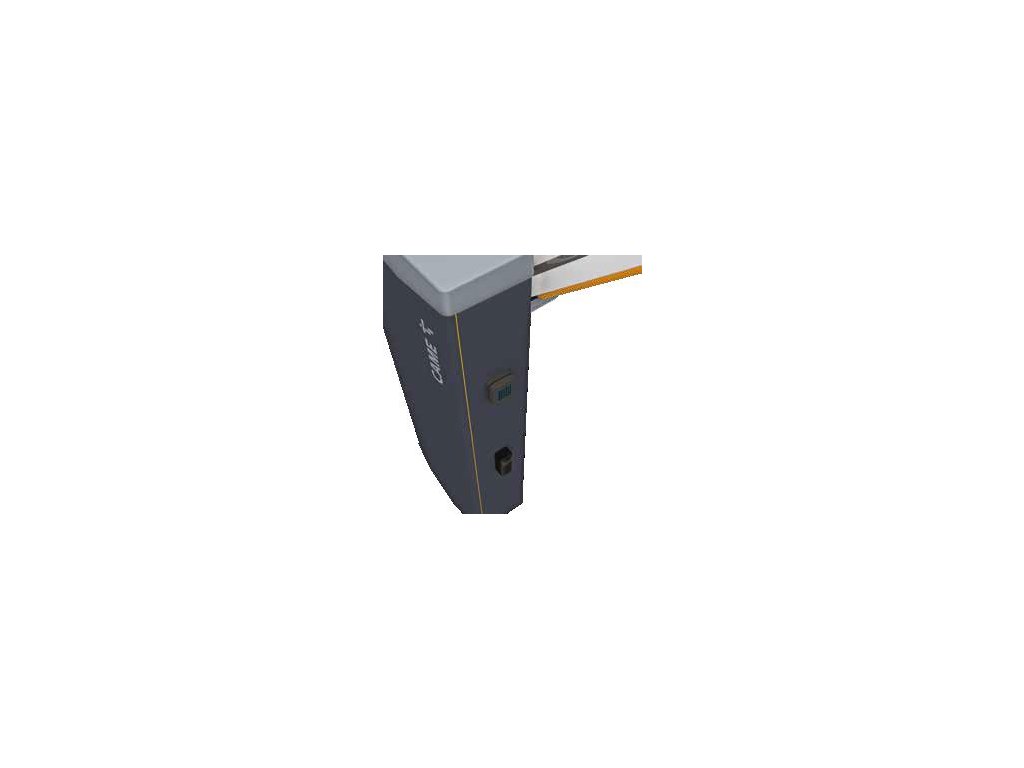

Príslušenstvo a fotobunky - integrácia

Fotobunky a ovládacie príslušenstvo možno namontovať priamo na konštrukciu závory. Okrem toho môže pokročilá elektronická doska GARD LS6 obsluhovať aj bezpečnostné systémy CAT.2.

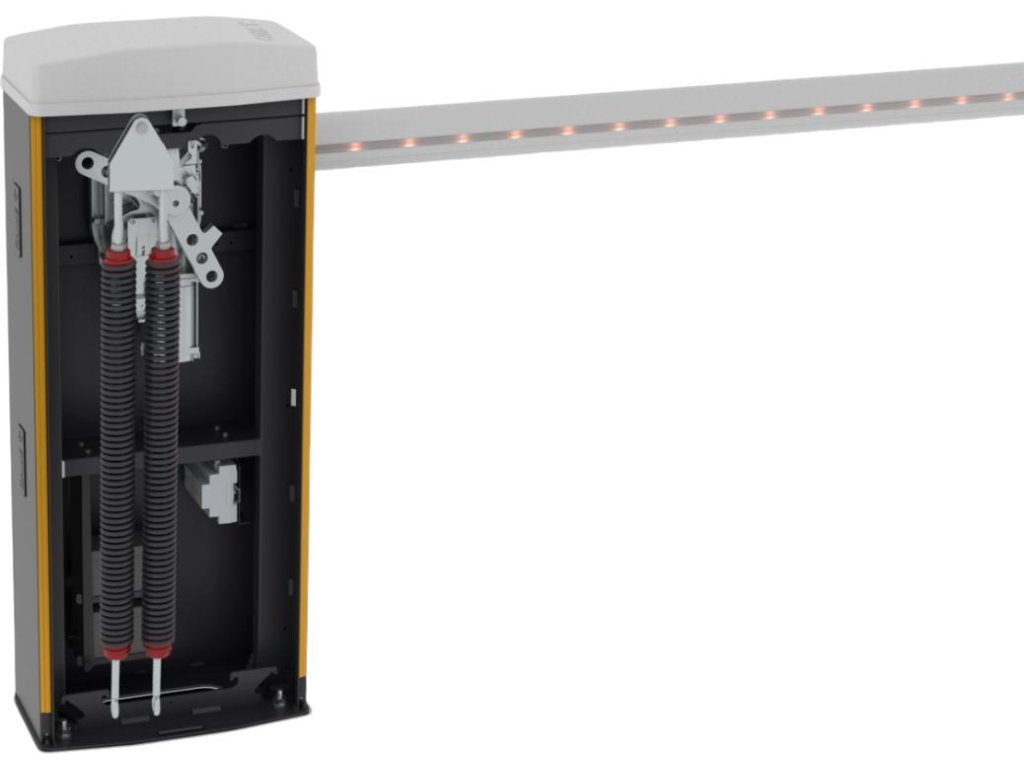

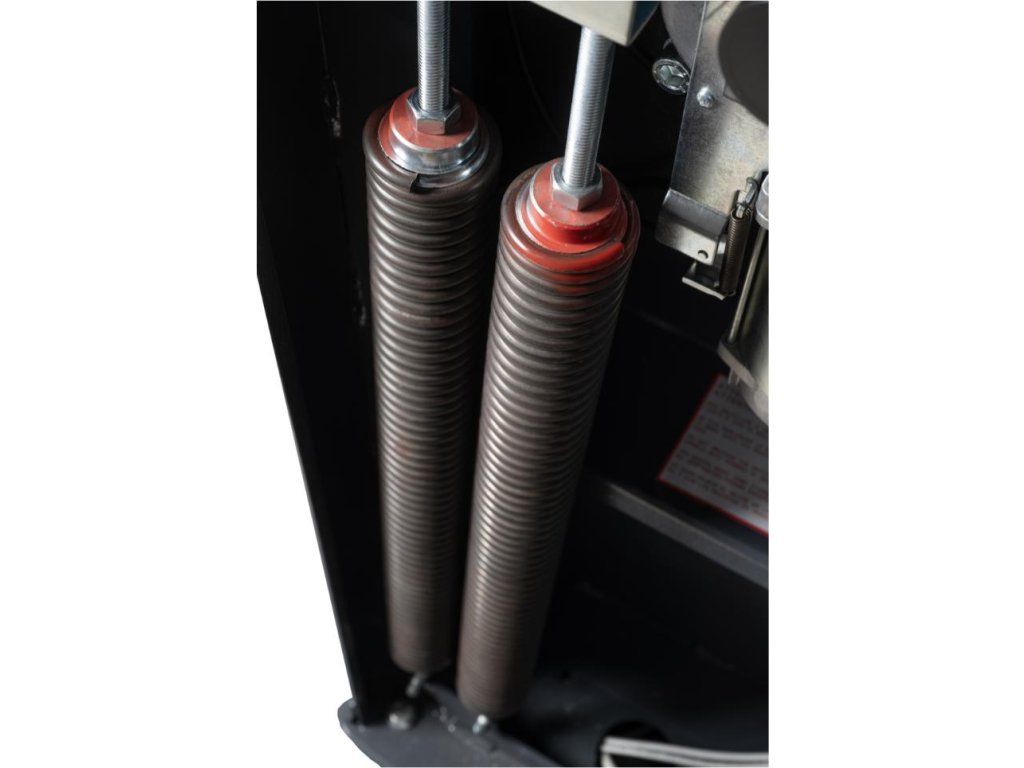

Vyvažovanie ramien s dvojitou pružinou

Oddelenie výskumu a vývoja spoločnosti CAME vyvinulo praktický variabilný vyvažovací systém, ktorý umožňuje použitie dvoch pružín pripojených k vyvažovacej páke v rôznych definovaných bodoch. Takže už nie je potrebné mať špeciálne pružiny pre rôzne dĺžky ramien - stačí upraviť vyvažovací systém.

Výstražné svetlo KLT (možno dodatočne namontovať)

Výstražné svetlo KLT bolo vyvinuté ako ďalšie bezpečnostné zariadenie k zábrane GARD LS6. Ich štíhly tvar dokonale zapadá do línie horného krytu zábrany.

V kombinácii s pásmi RG LED na ramene KLT je ideálnym riešením pre všetky miesta, kde sa vyžaduje kontrola vstupu so svetelnou signalizáciou.

KLT sa môžu používať aj ako štandardné jednofarebné svietidlá.

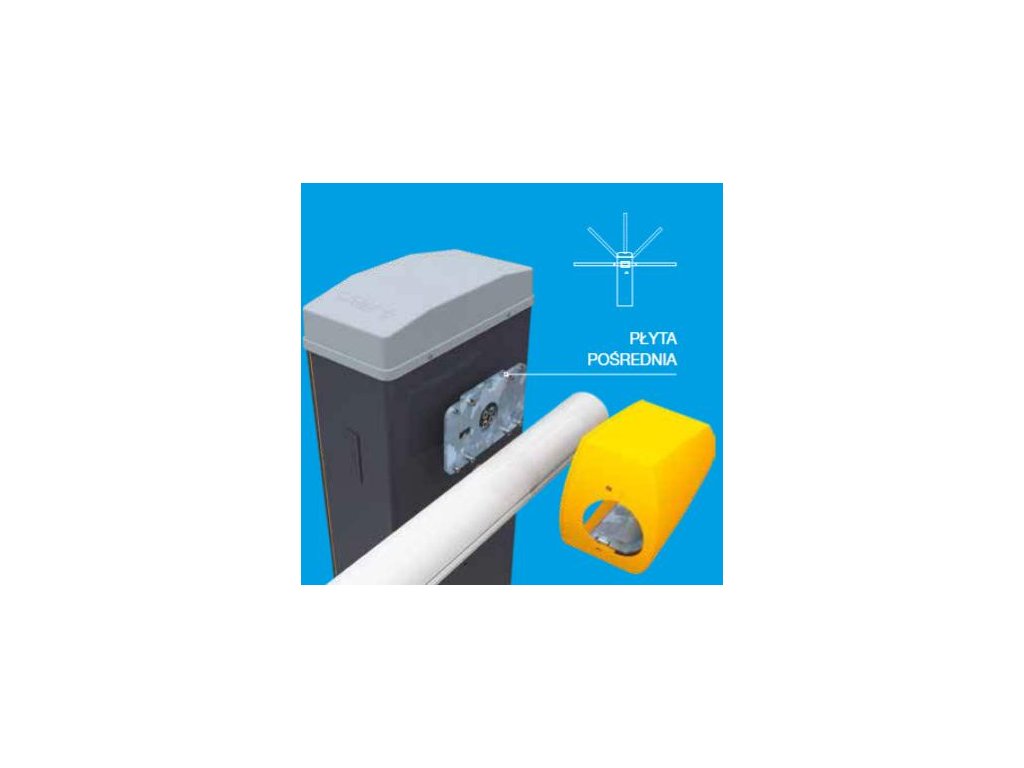

Okamžitý nástup

Vďaka špeciálnej medziplášti umožňuje GARD LS6 montážnej firme ľahko zmeniť smer otvárania aj po inštalácii zábrany bez toho, aby bolo potrebné demontovať rôzne časti.

Spustenie si vyžaduje len tri kroky:

• 1 - Vyberte smer otvárania
• 2 - Vyberte dĺžku ramena
• 3 - Kalibrácia cesty

Technické špecifikácie:

• Stupeň ochrany: IP54
• Napájanie: 230 V AC
• Napájanie motora: 24 V DC
• Maximálny odber prúdu (A): 0,8
• Spotreba v pohotovostnom režime (W): 7
• Výkon (W): 190
• Krútiaci moment (Nm): 140
• Čas otvorenia do 90° (s): 4 až 6
• Počet cyklov za hodinu: 160
• Prevádzková teplota (°C): od -20 do +55
• Farba RAL: 7024
• Materiál puzdra: STAL

POZOR!

Automatické zábrany, rovnako ako všetky produkty, ktoréNIE SÚ ukončené zástrčkou, takže pri ich inštalácii sa musia vykonať zmeny v elektrickej inštalácii budovy - zo zákona sú určené len na inštaláciukvalifikovaný inštalatérs príslušným povolením.

Neváhajte a využite naše inštalačné služby: https://www.eltrox.pl/system-montaz
