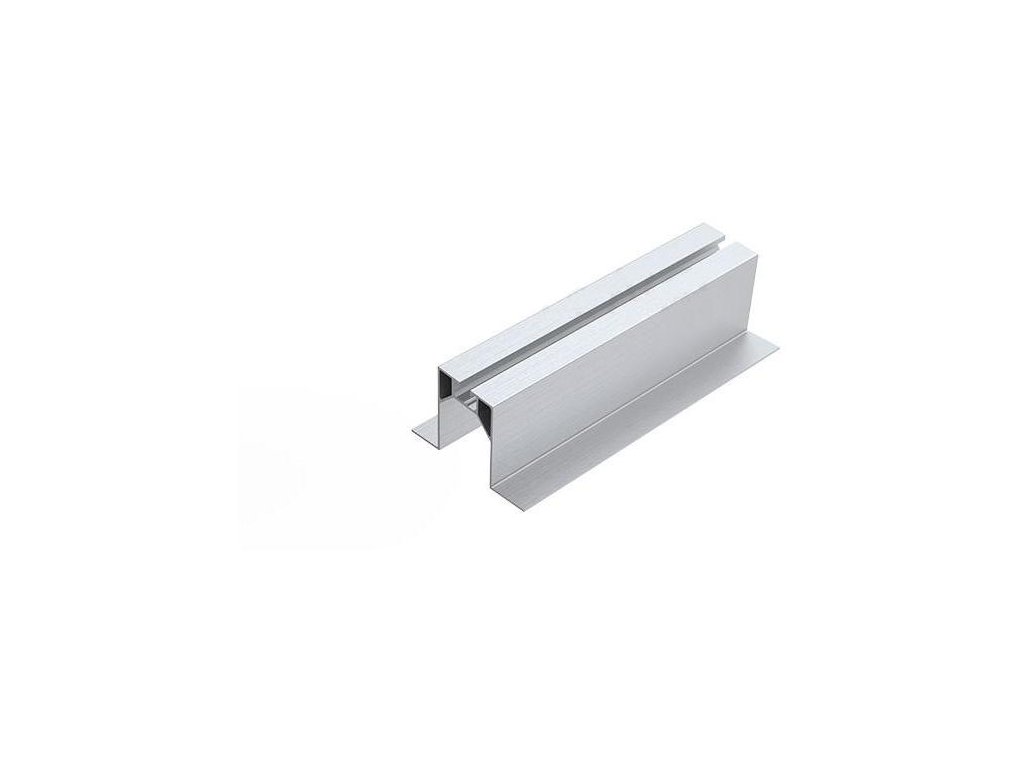

Zadný držiak s tesnením 60 mm x 330 mm KENO (K-56)

Zadný držiak s tesnením 60 mm x 330 mm KENO (K-56)

Špeciálne tvarované montážne mostíky pre fotovoltaické moduly určené na plechové strešné krytiny namiesto skrutiek s dvojitým závitom.

Minimálna hrúbka plechu vhodného na montáž konštrukcie s predloženými mostíkmi je 0,4 mm.

Kľúčové informácie

Most musí byť ukotvený pomocou minimálne štyroch skrutiek K-20. Most musí byť inštalovaný kolmo na líniu plechových hrboľov tak, aby ho bolo možné ukotviť celkovo v štyroch bodoch, minimálne na dvoch plechových hrboľoch. Na zasunutie skrutiek použite skrutkovač; ide o samovrtné skrutky. Je dôležité, aby ste otvor pre skrutku predvŕtali, pretože sa tým zmenší kontaktná plocha medzi skrutkou a plechom, čím sa zníži pevnosť upevnenia. Nezabudnite sa uistiť, že tesnenie pod hlavou skrutky a pod mostíkom je jemne dotiahnuté. Uťahovanie nesmie spôsobiť výraznú deformáciu. Všetky skrutky zaskrutkujte v pravom uhle, inak nebude tesnenie správne.

Špecifikácia

Stavebný materiál - Hliník + polyetylén

Výška - 63 mm

Šírka - 95 mm

Dĺžka - 330 mm

Ďalšie informácie - Montuje sa pomocou skrutiek do plechu K-20 (29324).
