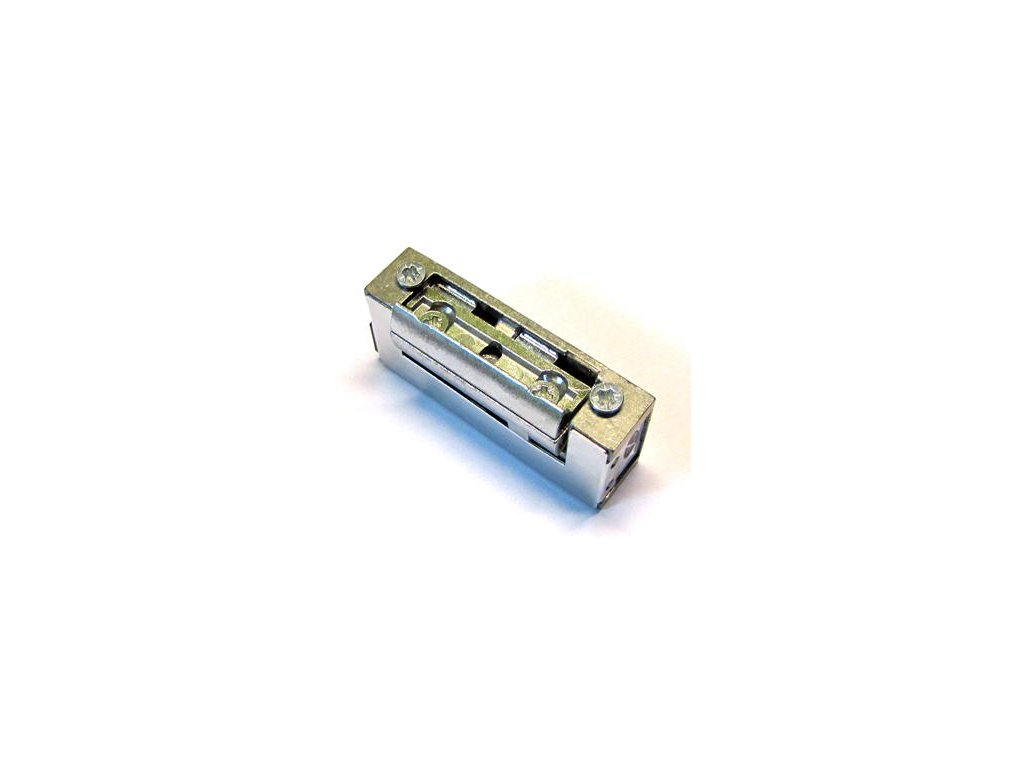

ZÁVESNÉ ZARIADENIE ELECTRA R5 S BLOKOM. SYMETR. úzka 16,5 mm

KĽÚČOVÉ VLASTNOSTI

• R5 je prispôsobený na prácu s dverami vyrobenými z hliníkových a PVC profilov
• západka je symetrická, jeden model pre ľavé a pravé dvere
• špeciálna konštrukcia závory umožňuje inštaláciu elektromagnetického úderníka s menším podrezaním zárubní
• funkcia zámku - umožňuje nechať závoru otvorenú pomocou mechanického spínača (kancelárie, servisné zariadenia)

DESTINY

Záklopka R5 je určená na diaľkové otváranie ľavých a pravých a dvojkrídlových dverí a brán. Funguje so závorou ​​alebo západkovým zámkom

POPIS

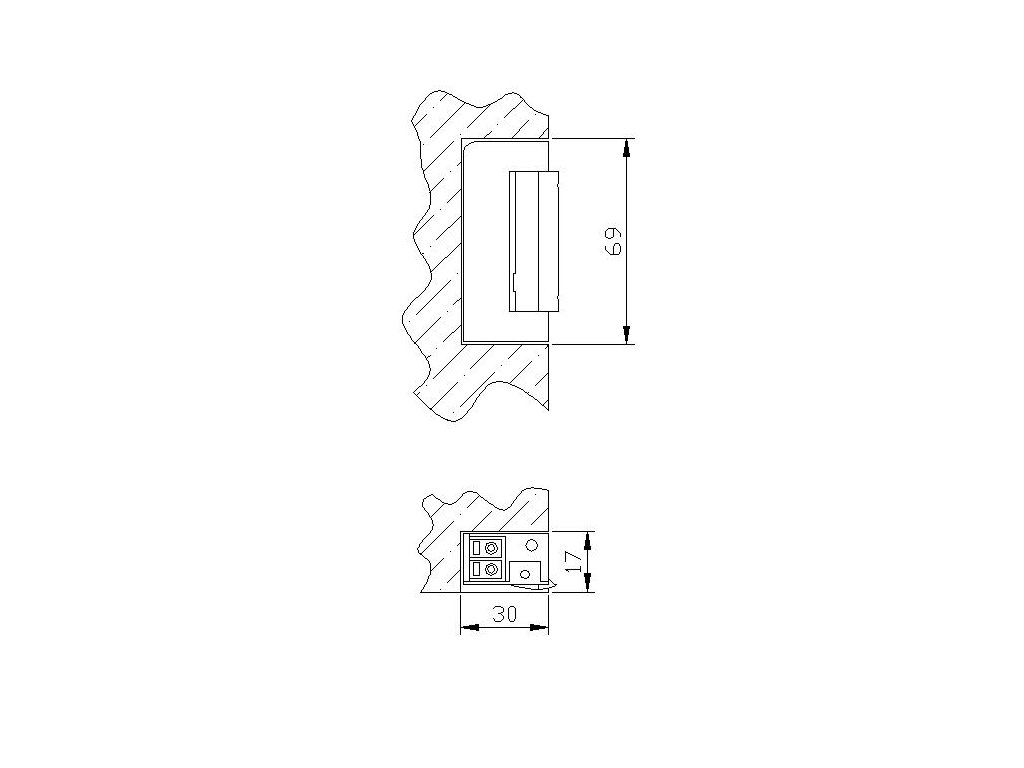

Záklopka R5 je určená na diaľkové otváranie ľavých a pravých a dvojkrídlových dverí a brán. Funguje so závorou ​​alebo západkovým zámkom. Určené pre použitie tam, kde je možné vyrobiť zásuvku s rozmermi 17x30x69 mm. Pre prispôsobenie západky R5 na prácu s dverami z hliníkových a PVC profilov bola výška elektromagnetickej západky znížená z 21 mm vo verzii R4 na 16,5 mm vo verzii R5. Posun osi otáčania závory nadol umožňuje efekt obvodového pohybu závory, čo umožňuje inštaláciu elektromagnetickej západky s menším podrezaním zárubne. Výhodami západky sú malé rozmery, symetrický dizajn, vďaka ktorému sa dá namontovať na ľavé aj pravé dvere a väčšia prevádzková spoľahlivosť aj v prípade krivej zárubne alebo pokrivených dverí. Hák R5 je možné namontovať so štandardnými platňami "Elektra Plus". Symetrický dizajn a malé rozmery umožňujú použitie v systéme posuvných brán. Západka R5 môže pracovať s inštaláciami domového telefónu vo všetkých typoch vchodových dverí. Je vyrobený z materiálov odolných voči korózii, takže môže byť inštalovaný aj mimo budov, ale mal by byť chránený pred zaplavením, poveternostnými vplyvmi a náterom.

VERZIA HOTCH

So zámkom - prevádzka ako v základnej verzii s prídavnou funkciou západkového zámku - pohyb páčky zámku umožňuje trvalé otvorenie dverí bez použitia elektrického impulzu. Po vrátení páčky zámku do pôvodnej polohy funguje záves ako v základnej verzii. Túto verziu je možné použiť v miestnostiach, kde je potrebné dočasné odomknutie dverí, napr. kancelárie, obslužné zariadenia počas úradných hodín (verejné priestory). Po skončení pracovnej doby je možné západku zablokovať a prístup je kontrolovaný cez interkomový systém. Prevádzka závesu sa vyznačuje tichým bzučivým zvukom.

ŠPECIFIKÁCIA

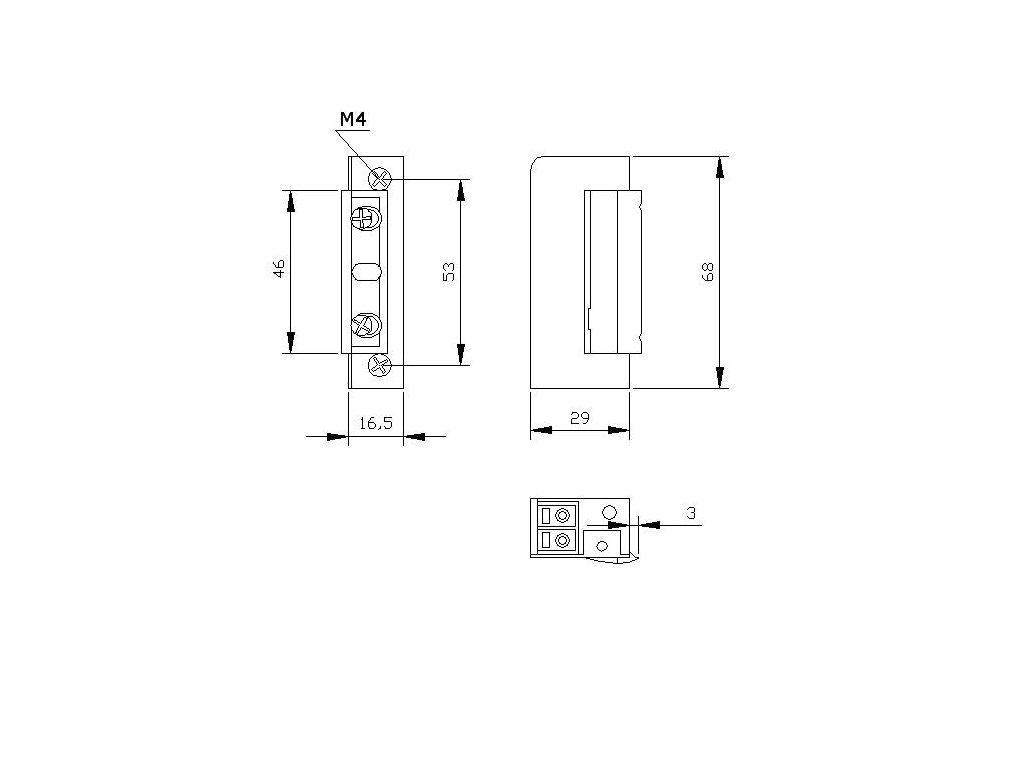

• vonkajšie rozmery puzdra : 16,5 x 29 x 67 mm
• hmotnosť : 0,13 kg
• maximálna hmotnosť háčika s doskou : 0,34 kg
• prípustný tlak na dvere pri uvoľnení západky : 30N (3 kg)
• prípustné zaťaženie dverí pôsobiace na západku : 3000 N (300 kg)
• menovité napätie U : 10 ± 2V *
• povolený nepretržitý pracovný čas : 30 min.
• západka : nastaviteľná v rozsahu 3 mm, umožňuje nastavenie vôle
• * umožňuje použitie zvonového transformátora :
• ::
