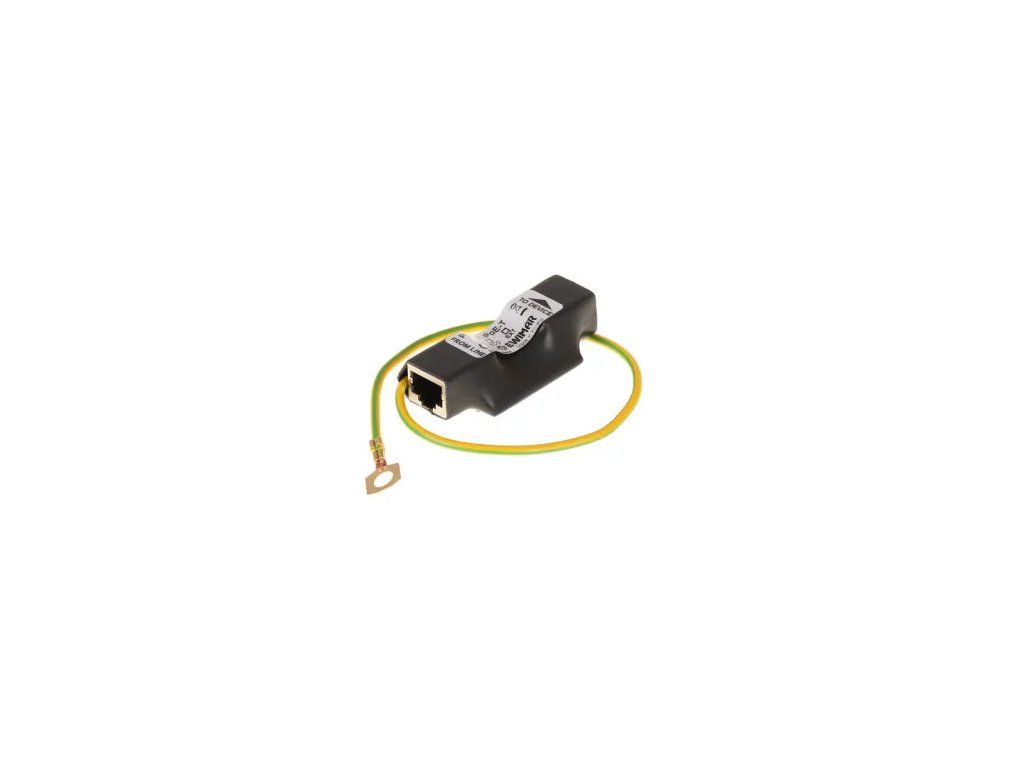

Zvodič prepätia LAN série ECO, PTF-51-ECO/PoE/T v teplom zmrštiteľnom plášti
Kód: 72241
Podrobný popis
Zvodič prepätia LAN série ECO, PTF-51-ECO/PoE/T v teplom zmrštiteľnom plášti
Kľúčové vlastnosti
- Chráni signálne vedenia a napájanie PoE
- Účinnosť ochrany do 100 A
- Dvojitá ochrana PoE
- Miniatúrne rozmery
- Jednoduchá inštalácia
Účel
ekonomická séria 1-kanálových zvodičov prepätia, ochrana 100Mbit LAN, určená pre inštalácie 100Base-T, PTF-51-ECO/PoE/T v tepelne zmršťovateľnom plášti.
Popis

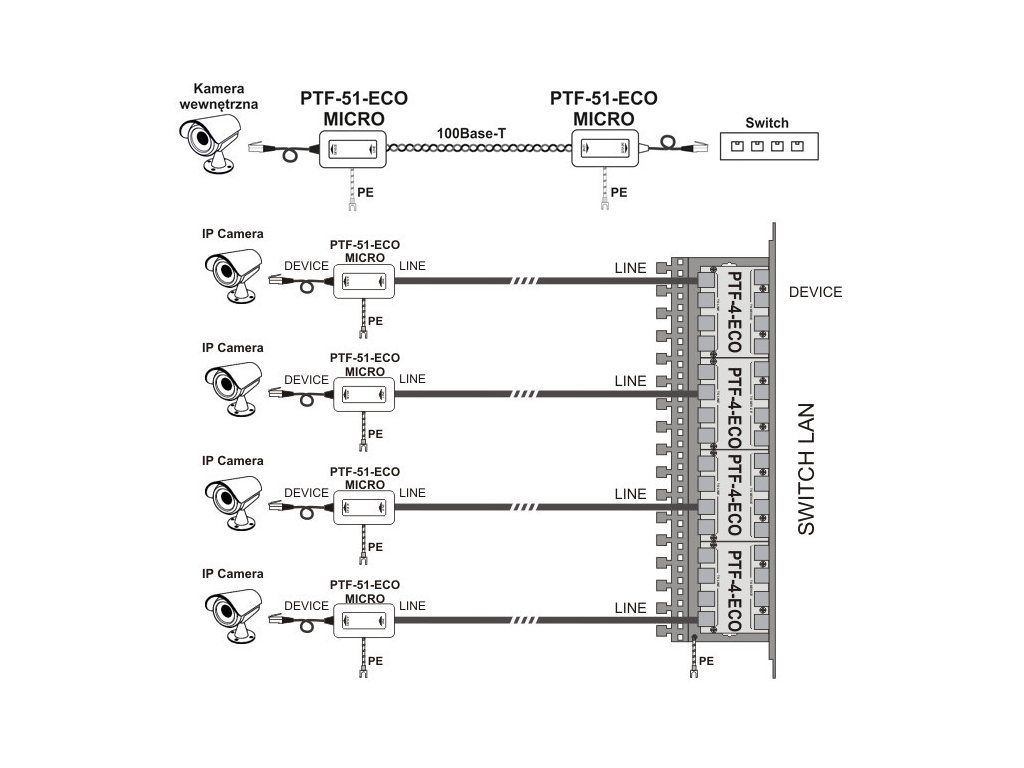

1-kanálový zvodič prepätia LAN určený na zabezpečenie prepäťovej ochrany pre 100Mbitové zariadenia LAN, ako sú IP-CCTV kamery, internet vecí, prepínače LAN, priemyselné regulátory a regulátory automatizácie budov. Je kompatibilný s 10Base-T a 100Base-T ethernetovými sieťami využívajúcimi akýkoľvek typ kabeláže. V porovnaní s predchádzajúcou sériou sa dbalo na zabezpečenie prepäťovej ochrany pre obvody PoE akéhokoľvek typu spolu s odvedením náboja do zeme. Vysokokvalitné tlačené obvody spolu s vyladenými diferenciálnymi pármi zabezpečujú veľmi dobrý prenosový výkon a prispievajú k eliminácii presluchov, ktoré sú príčinou nestabilnej prevádzky LAN.

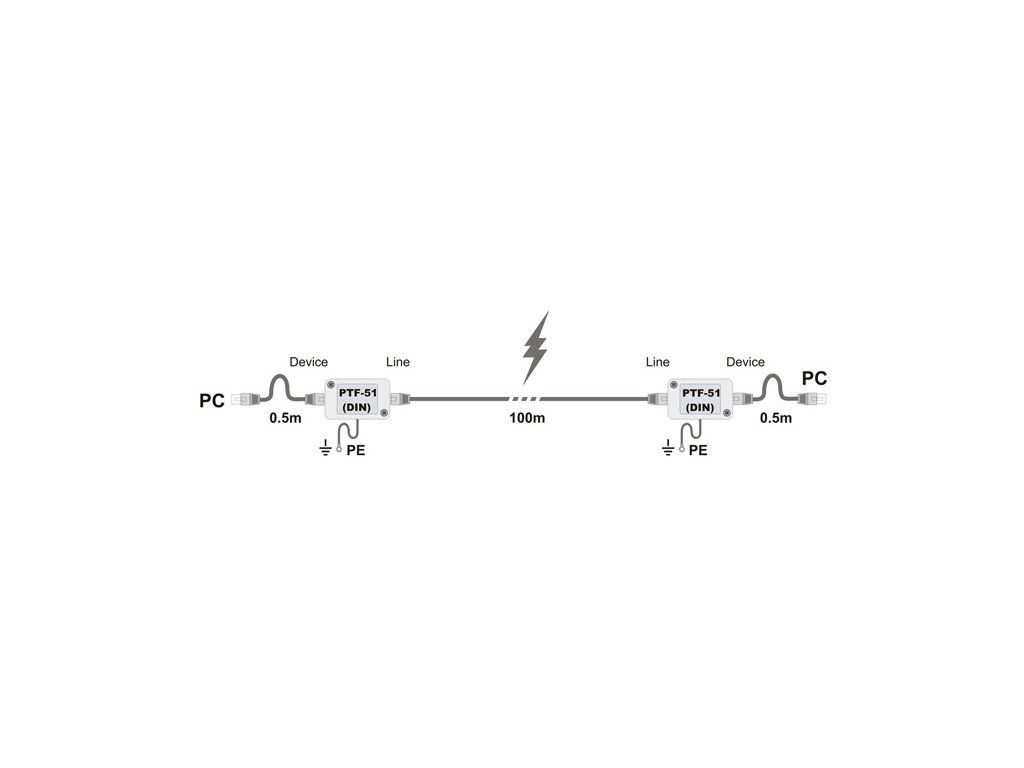

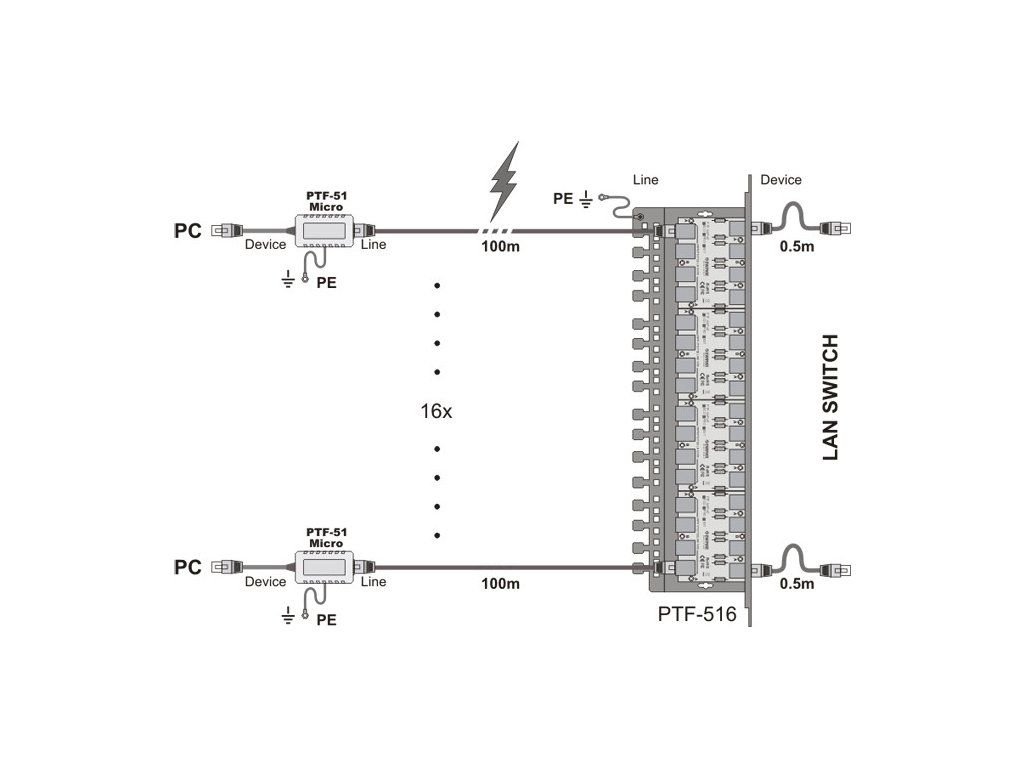

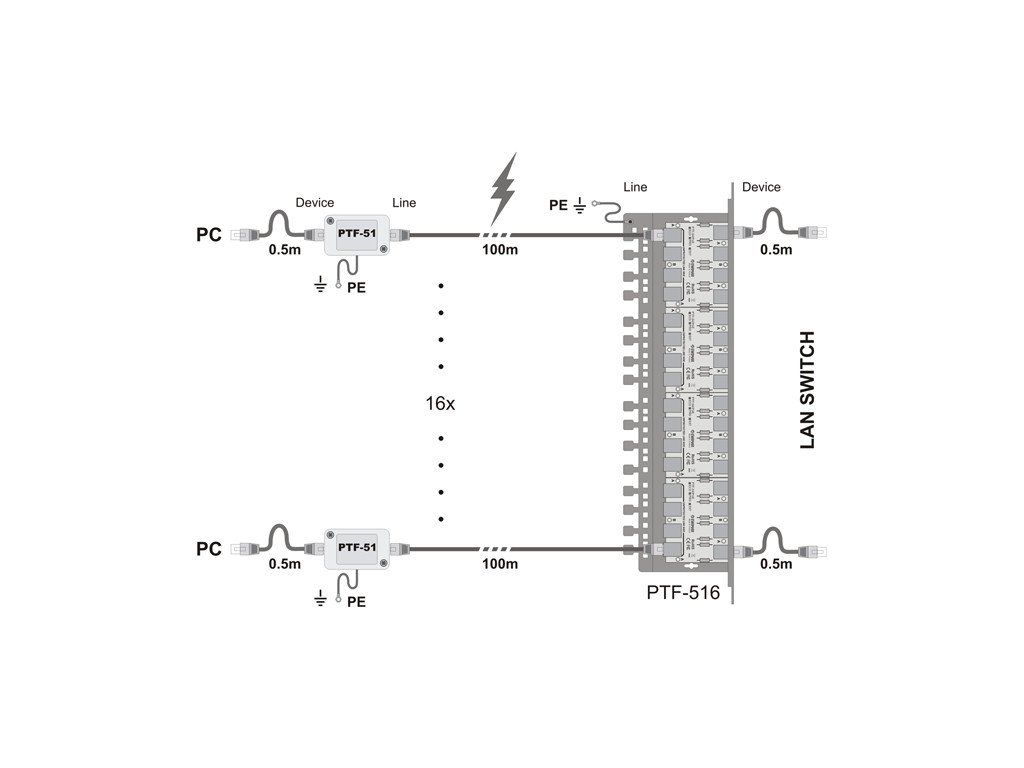

Výrobok je určený pre inštalácie, kde sú pripojené koncové zariadenia LAN umiestnené vo vnútri a žiadna časť kábla nevedie mimo budov. Ak tieto podmienky nie sú splnené alebo ak je potrebné zvýšiť úroveň prepäťovej ochrany, mal by sa použiť zvodič prepätia série PRO alebo EXT.
Špeciálne usporiadanie prepojenia tiež chráni zariadenie pred prepätím na napájacích vedeniach PoE v akejkoľvek možnej norme (prenášanej aj na prenosových vedeniach). Linky 4-5 a 7-8 sú vzájomne prepojené, pretože 100Base-T LAN ich používa výlučne na napájanie PoE. Obmedzovač chráni obe skupiny napájacích párov pred zvýšením napätia nad 58 V a poškodením napájacích zdrojov koncových zariadení, ako sú prepínače alebo IP kamery. Napájanie PoE prechádzajúce cez obmedzovač môže mať výkon až 60 W (kompatibilita s HiPoE).
PTF-51-ECO/PoE/T poskytuje spojitosť tienenia pre káble FTP, ale v sérii ECO nie je pripojené k zemi.
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Tienená zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Tienená zásuvka RJ-45 |
| Počet ochranných krokov | 1 (hybridný) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 150 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 100A |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 20V |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Oddeľovací prvok | - |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 93 V DC |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 150 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 100A |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Strata výkonu PoE v ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC |
| IEEE 802.3af, možnosť B: 0,13W @48VDC | |
| IEEE 802.3at, možnosť A: 0,68W @54VDC | |
| IEEE 802.3at možnosť B: 0,35W @54VDC | |
| IEEE 802.3bt, typ 3, možnosť AB: 0,8W @54VDC | |
| *) údaje pre maximálne zamýšľané zaťaženie | |
| Spoločné znaky | |
| Rozmery | 65 x 20 x 35 (mm) |
| Aplikácia | Ochrana interne inštalovaných zariadení |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72241 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
