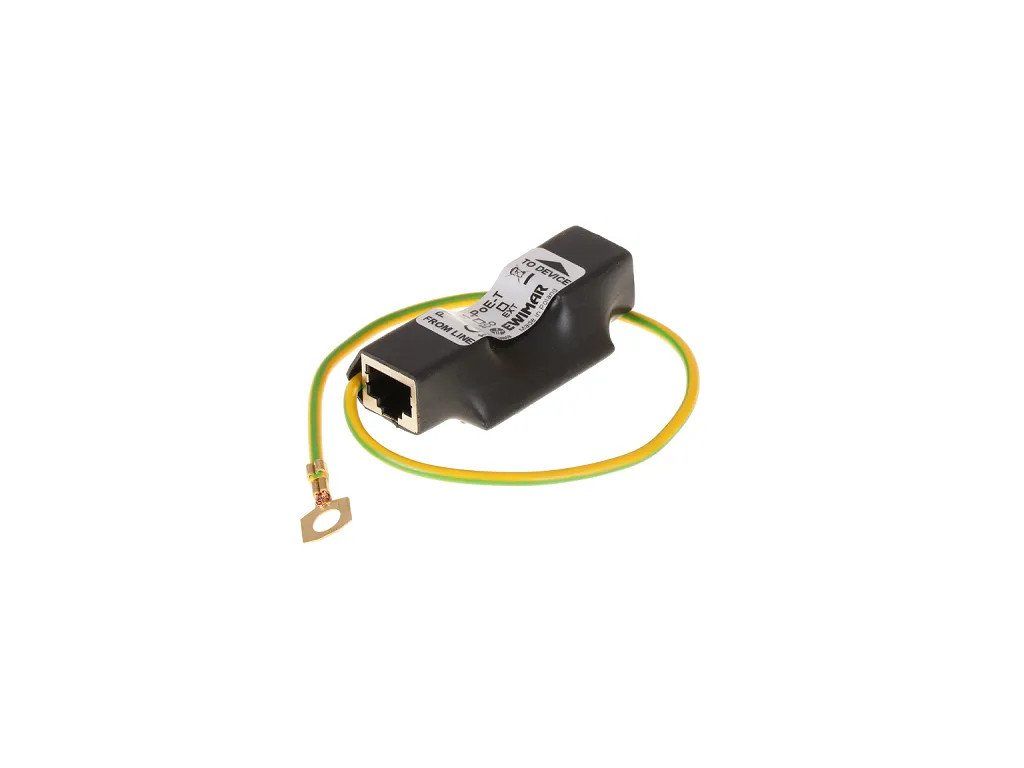

Zvodič prepätia LAN série EXT, PTF-51-EXT/PoE/T v teplom zmrštiteľnom plášti
Kód: 72243
Podrobný popis
Zvodič prepätia LAN série EXT, PTF-51-EXT/PoE/T v teplom zmrštiteľnom plášti
Popis
Prepäťová ochrana určená na ochranu jednej cesty LAN pred účinkami prepätia a blesku. Je kompatibilný s ethernetovými sieťami štandardov 10Base-T a 100Base-T, ktoré sa používajú na pripojenie k počítačom, kamerám CCTV, priemyselným zariadeniam a zariadeniam na automatizáciu budov a iným spotrebným zariadeniam. Obsahuje priame odvádzanie vysokých prepäťových nábojov do zeme samostatne z každého vodiča kábla, bez pomerne často používaných medzičlánkov, ktoré oslabujú odolnosť proti prepätiu a majú veľký vplyv na vyžarovanie alebo absorpciu elektromagnetického rušenia.
Tri ochranné stupne v dátovej ceste využívajúce technológiu MOSFET veľmi účinne chránia citlivé obvody sieťových rozhraní a zavádzajú dodatočnú izolačnú rezervu v prípade vysokých potenciálov medzi prepínačom LAN a jednotlivými koncovými bodmi. Okrem toho technológia MOSFET znižuje úroveň potenciálu, ktorý dosiahne chránené zariadenie (Voltage Protection Level UP) počas prepätia, na hodnotu, ktorá je len o niečo vyššia ako menovité prevádzkové napätie (Un).
Zabudované ochranné obvody napájania PoE eliminujú napäťové špičky medzi prenosovými pármi 1,2 - 3,6 a pármi 4,5 - 7,8, ktoré sa používajú výlučne na napájanie PoE v 100Mbitových sieťach. Na zjednodušenie ochranného obvodu boli zoskupené a jeden pár sa považuje za jedno vedenie obvodu. Ochranné obvody PoE chránia koncové zariadenia LAN pred poškodením v dôsledku prepätia spôsobeného bleskom alebo nekontrolovaným zvýšením napätia, napríklad v dôsledku poruchy napájania PoE. Použité riešenia sú úplne neutrálne pre každý štandard PoE a chránia každý štandard vrátane Hi PoE.
PTF-51-EXT/PoE/T je určený na inštaláciu v blízkosti koncových bodov LAN, ako sú počítače, PLC, IPC kamery, rádiové vysielače, zariadenia internetu vecí. Pre správnu prevádzku je potrebné správne uzemnenie pomocou PE vedenia a najlepšie čo najkratšieho vyhradeného uzemňovacieho bodu. Dodržiavajte smerovú prevádzku ochrannej funkcie opísanú v návode na obsluhu a nezamieňajte zapojenia zariadenia v inštalácii LAN, čo môže spôsobiť nesprávnu prevádzku alebo dokonca poškodenie.
PTF-51-EXT/PoE/T zabezpečuje spojitosť tienenia káblov FTP medzi vstupom a výstupom a navyše odvádza do zeme náboj, ktorý vzniká medzi tienením a zemou. Keďže sa odporúča uzemniť tienenie kábla FTP len na jednej strane, tienenie na strane chrániča je počas bežnej prevádzky galvanicky oddelené pri 90 V DC.
Aplikácia

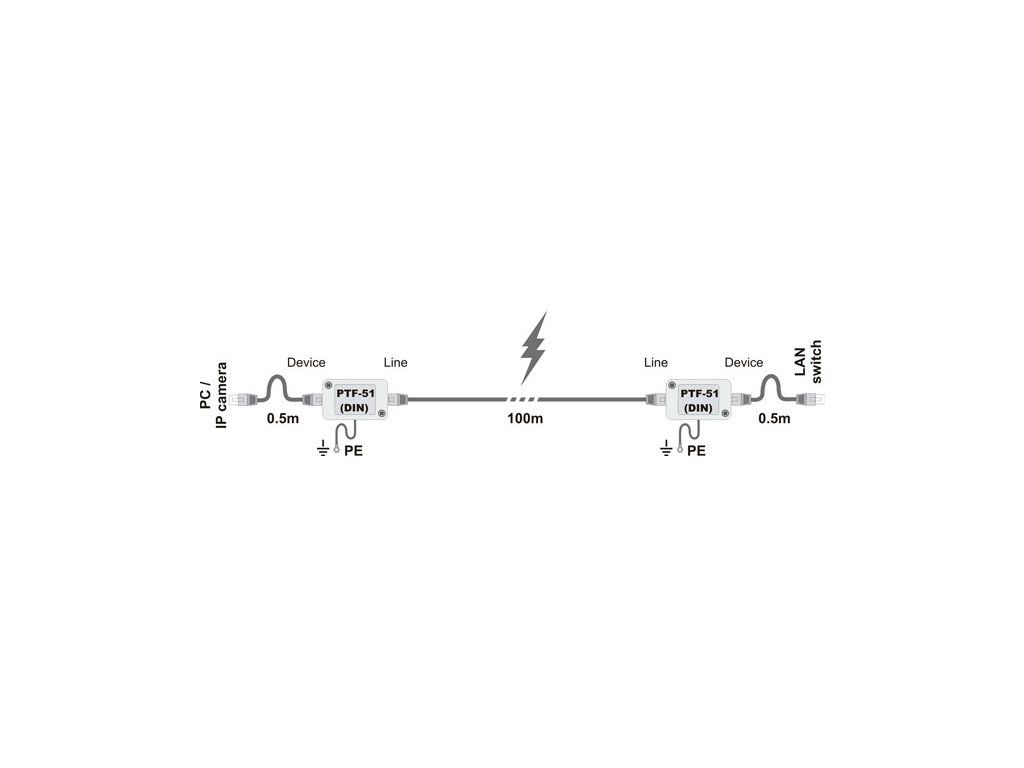

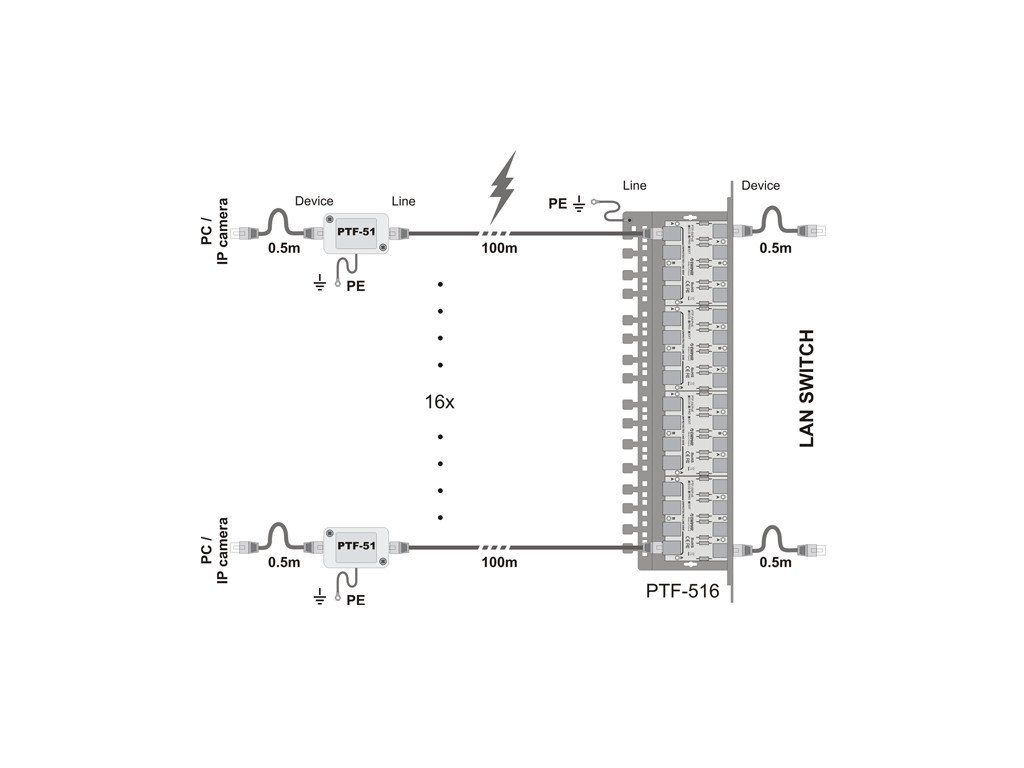

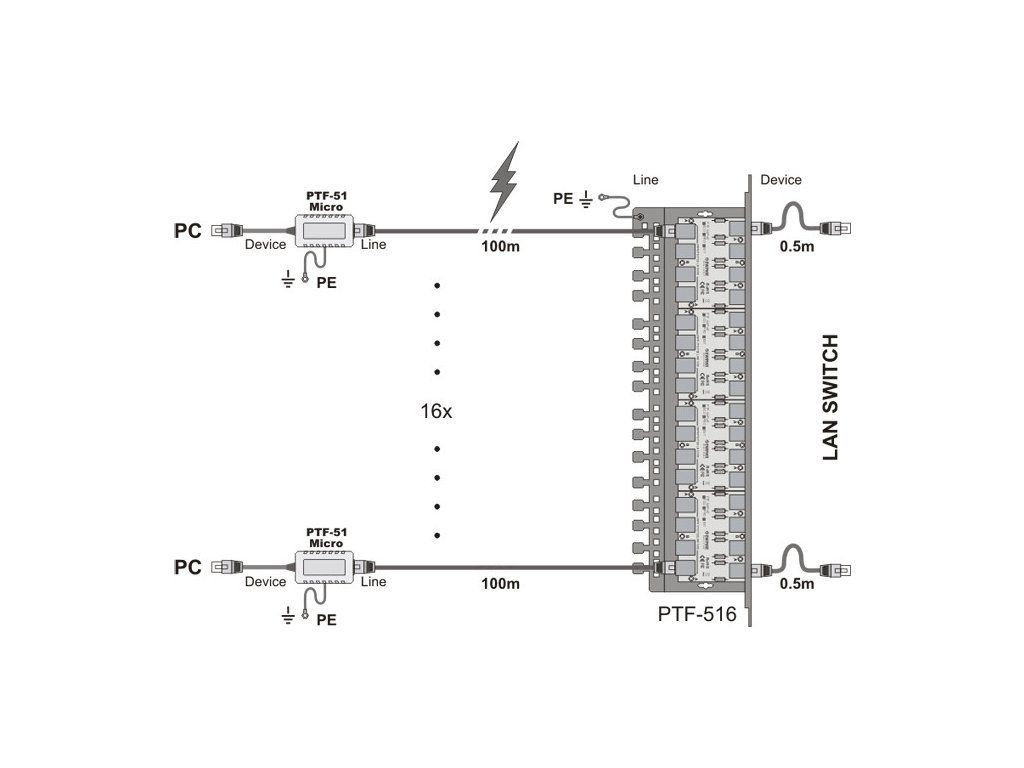

Na ochranu jedného obvodu LAN sa môžu použiť dve 1-kanálové ochrany namontované na oboch koncoch kábla a primerane uzemnené. Ak je potrebné chrániť viacero obvodov LAN, odporúča sa použiť viackanálový zvodič na strane prepínača LAN a jednokanálové zvodiče na strane koncového zariadenia.
Ak sa na strane externej IP kamery používa chránič série EXT, na strane prepínača LAN sa musí použiť minimálne viackanálový chránič série PRO, inak bude ochrana prepínača LAN nedostatočná.
Ak bude ochrana série EXT kombinovaná s patch panelom LAN, musí byť založená na konektoroch Keystone. Štandardné patch panely so zásuvkami LSA (Krone) majú príliš nízku odolnosť tlačených obvodov proti nárazu a môžu sa poškodiť.
Výrobok testovaný podľa kategórií D1, C2, C1, B2. Je určený na použitie na hraniciach zón LPZ0/LPZ1 alebo vyšších.
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Tienená zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Tienená zásuvka RJ-45 |
| Počet ochranných krokov | 3 (GDT, MOSFET, TVS) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, od vedenia k zemi) lmax / vodič | 2,5 kA (max.) |
| D1: Maximálny bleskový prúd (10/350 µs, vedenie-zem) Iimp | 1kA |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | <8V |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 0,5 kA |
| Oddeľovací prvok | Poistka MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 6Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | 93 V DC |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 0,5 kA (možnosť A), 250 A (možnosť B) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, od vedenia k zemi) lmax / vodič | 2,5 kA (max.) |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Strata výkonu PoE v ochranných obvodoch | IEEE 802.3af, možnosť A: 0,6W @48VDC |
| IEEE 802.3af, možnosť B: 0,35W @48VDC | |
| IEEE 802.3at, možnosť A: 1,6W @54VDC | |
| IEEE 802.3at možnosť B: 0,6W @54VDC | |
| IEEE 802.3bt, typ 3, možnosť AB: 1,2W @54VDC | |
| *) údaje pre maximálne zamýšľané zaťaženie | |
| Spoločné znaky | |
| Rozmery | 65 x 20 x 35 (mm) |
| Aplikácia | Ochrana zariadení inštalovaných vo vnútri/vonku |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia LAN |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 72243 |
| Chránená linka: | LAN |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
| Počet kanálov zariadenia: | 1 |
