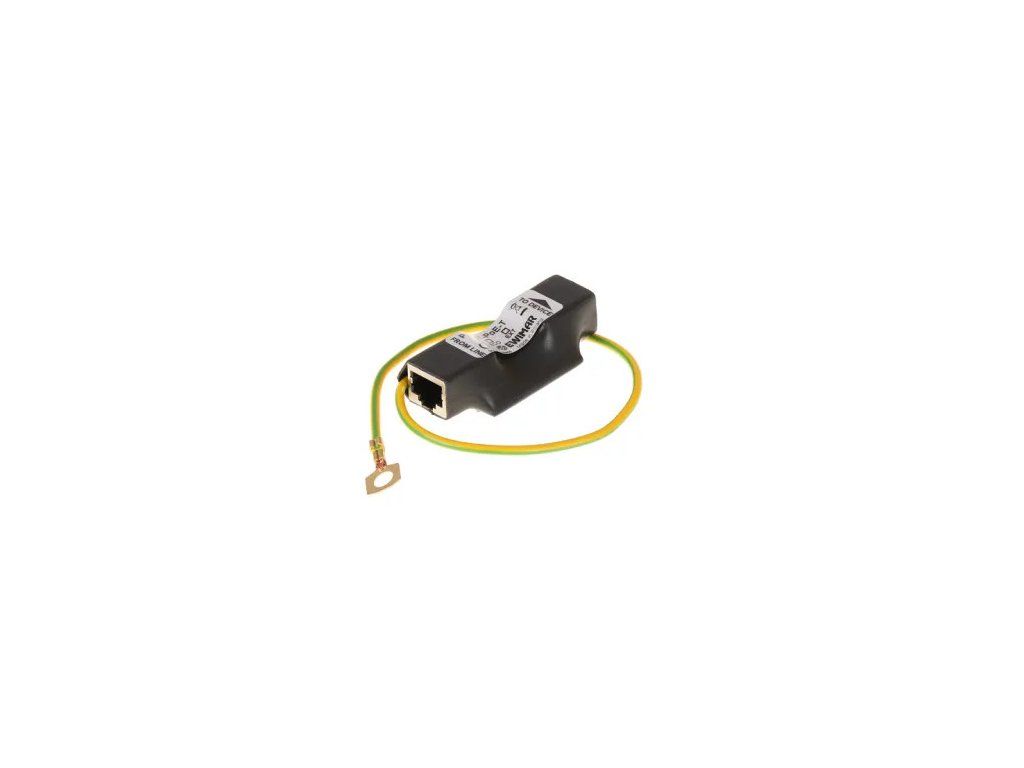

Zvodič prepätia LAN série PRO, PTF-51-PRO/PoE/T v teplom zmrštiteľnom plášti
Kód: 52854
Podrobný popis
Zvodič prepätia LAN série PRO, PTF-51-PRO/PoE/T
Účel
1-kanálový zvodič prepätia série Professional, ochrana 100Mbit LAN, určený pre inštalácie 100Base-T, PTF-51-PRO/PoE/T v tepelne zmršťovateľnom plášti.
Popis
Prepäťová ochrana LAN s vyššou prepäťovou odolnosťou je určená na zabezpečenie prepäťovej ochrany zariadení LAN vrátane IP kamier, počítačov, prepínačov LAN, priemyselnej automatizácie a riadiacich jednotiek budov. Kompatibilný s 10Base-T a 100Base-T ethernetovými sieťami používajúcimi kabeláž kategórie 5, 5e, 6 a 6a. Každý vodič dátového a napájacieho obvodu PoE je chránený proti prepätiu až do 2,5 kA s priamym vybitím do zeme. Vysokokvalitné tlačené obvody spolu s vyladenými diferenciálnymi pármi zabezpečujú veľmi dobrý prenosový výkon a prispievajú k eliminácii presluchov, ktoré sú príčinou nestabilnej prevádzky LAN.
Výrobok je určený pre inštalácie, v ktorých je aspoň jedno z koncových zariadení LAN umiestnené vo vnútri budovy alebo je inak vystavené prenikaniu vysokých nábojov do inštalácie. Dva ochranné stupne s funkciou oddelenia účinne eliminujú prepätia vzhľadom na zem a prepätia vznikajúce vo vnútri prenosových párov.
Špeciálne usporiadanie prepojenia tiež chráni zariadenie pred prepätím na napájacích vedeniach PoE v akejkoľvek možnej norme (prenášanej aj na prenosových vedeniach). Linky 4-5 a 7-8 sú prepojené, pretože LAN Base-100T ich používa výlučne na napájanie PoE. Obmedzovač chráni obe skupiny napájacích párov pred zvýšením napätia nad 58 V a poškodením napájacích zdrojov koncových zariadení, ako sú prepínače alebo IP kamery. Napájanie PoE prechádzajúce cez obmedzovač môže mať výkon až 60 W (kompatibilita s HiPoE).
PTF-51-PRO/PoE/T zabezpečuje spojitosť tienenia káblov FTP medzi vstupom a výstupom a navyše odvádza do zeme náboj, ktorý vzniká medzi tienením a zemou. Keďže sa odporúča uzemniť tienenie kábla FTP len na jednej strane, tienenie na strane chrániča je počas bežnej prevádzky galvanicky oddelené pri 90 V DC.

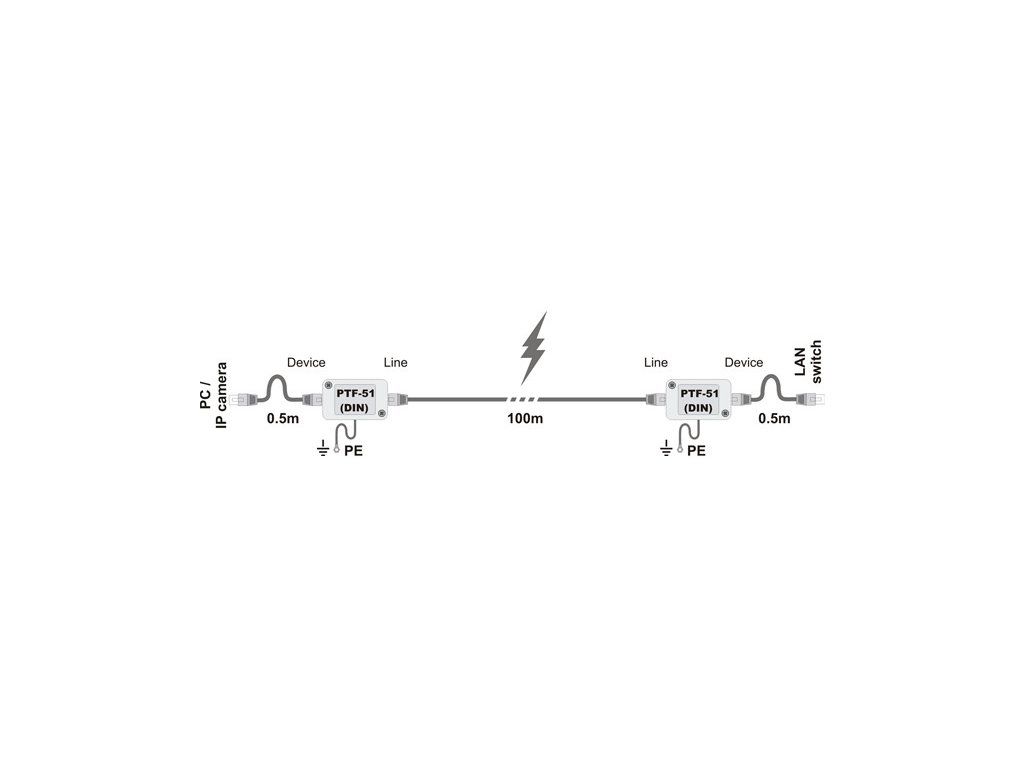

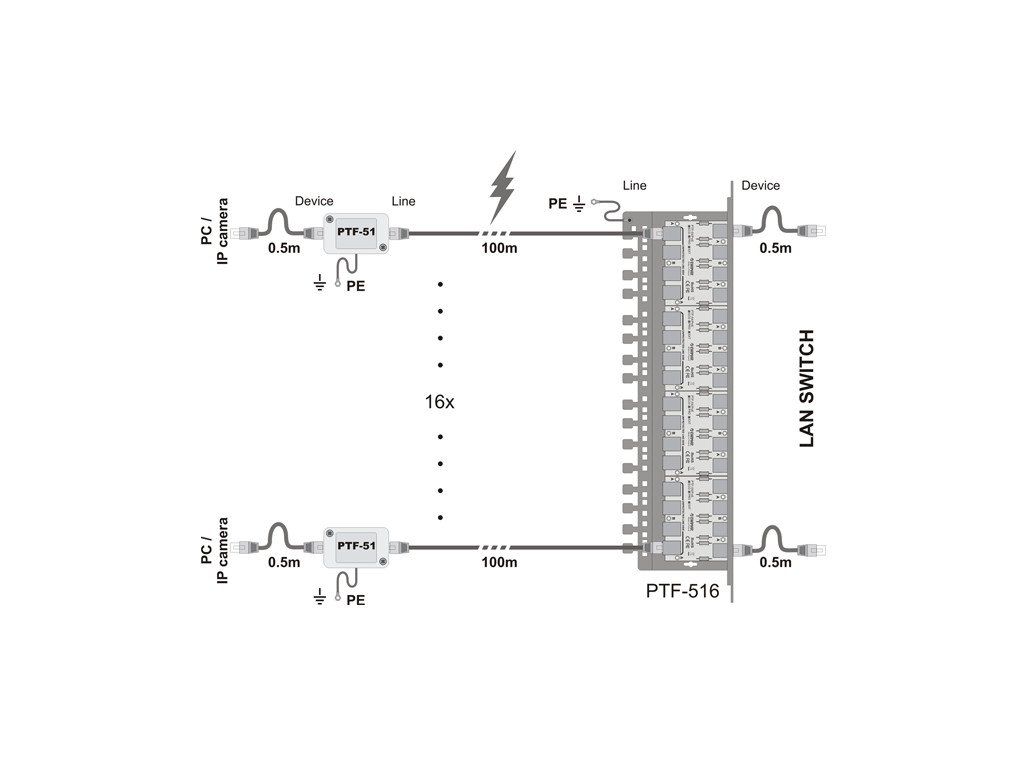

Na ochranu jedného obvodu LAN sa môžu použiť dve 1-kanálové ochrany namontované na oboch koncoch kábla a primerane uzemnené. Ak je potrebné chrániť viacero obvodov LAN, odporúča sa použiť viackanálový zvodič na strane prepínača LAN a jednokanálové zvodiče na strane koncového zariadenia.
Ak sa na strane externej IP kamery používa chránič série PRO, na strane prepínača LAN sa musí použiť minimálne viackanálový chránič série PRO, inak bude ochrana prepínača LAN nedostatočná.
Ak bude ochrana série PRO kombinovaná s patch panelom LAN, musí byť založená na konektoroch Keystone. Štandardné patch panely so zásuvkami LSA (Krone) majú príliš nízku odolnosť tlačených obvodov proti nárazu a môžu sa poškodiť.
Technické špecifikácie
| Dátová linka | |
| Počet kanálov LAN | 1 |
| Podporované štandardy siete Ethernet | 10Base-T, 100Base-T |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (nechránená strana) | Tienená zásuvka RJ-45 |
| Výstupný konektor (chránená strana) | Tienená zásuvka RJ-45 |
| Počet ochranných krokov | 2 (GDT, TVS) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 2,5 kA (max.) |
| Bleskový prúd (10/350µs, vedenie-zem) Iimp | 1kA |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 20V |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Oddeľovací prvok | Nárazový odpor |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 1-2pF |
| Sériový odpor | 2,2Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| Úroveň ochrany 1kV/μs (od vedenia k vedeniu) UP | 93 V DC |
| Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 100A |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| Vybíjací prúd (8/20 µs, od vedenia k zemi) Iimp / vodič | 2,5 kA (max.) |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Strata výkonu PoE v ochranných obvodoch | IEEE 802.3af, možnosť A: 0,23W @48VDC |
| IEEE 802.3af, možnosť B: 0,13W @48VDC | |
| IEEE 802.3at, možnosť A: 0,68W @54VDC | |
| IEEE 802.3at možnosť B: 0,35W @54VDC | |
| IEEE 802.3bt, typ 3, možnosť AB: 0,8W @54VDC | |
| *) údaje pre maximálne zamýšľané zaťaženie | |
| Spoločné znaky | |
| Rozmery | 65 x 20 x 35 (mm) |
| Aplikácia | Ochrana zariadení inštalovaných vo vnútri/vonku |
| Montáž | Voľne stojaca skriňa |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP20 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Uzavretý televízny okruh Zvodiče prepätia Napájanie |
|---|---|
| Hmotnosť: | 1 kg |
| EAN: | 52854 |
