Zvodič prepätia na ochranu LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
Kód: 61580
Podrobný popis

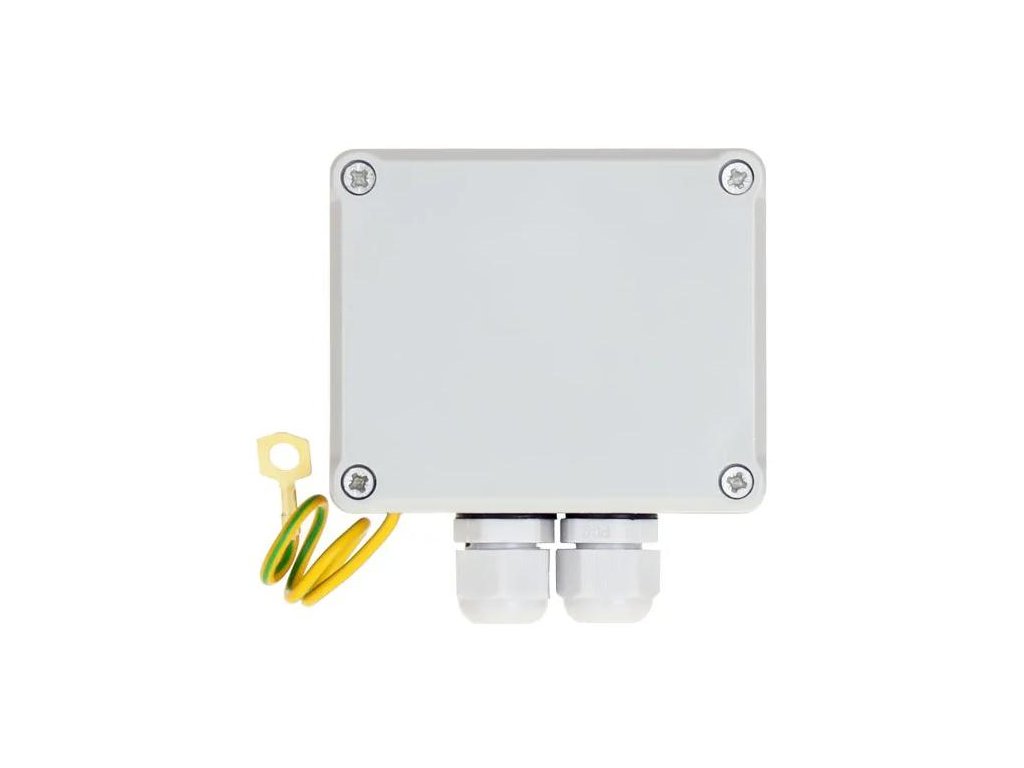

Zvodič prepätia vo vonkajšom kryte na ochranu LAN EWIMAR BOX-PTU-51-EXT/PoE/MINI
Kľúčové vlastnosti
Vysoko výkonná prepäťová ochrana pre 100Mbit LAN. Zariadenie na ochranu portov LAN, chráni pred prepätím a bleskom, vo vonkajšom kryte, BOX-PTU-51-EXT/PoE/MINI.
Účel
BOX-PTU-51-EXT/PoE/MINI je určený na ochranu smerovačov, prepínačov LAN, IP kamier, prístupových bodov WiFi a ďalších zariadení pracujúcich v 100Mbitových sieťach. Má účinnosť ochrany 4 - 5 kA @ 8/20 μs jednotlivo pre každý vodič kábla (v závislosti od ich hrúbky). Chráni koncové zariadenia LAN inštalované na stĺpoch alebo kovových konštrukciách, pred účinkami bleskov, prepätí, sabotážnych akcií a rozdielov potenciálov. Účinne eliminuje indukované prepätia počas výbojov v rámci prenosových párov a medzi výkonovými pármi PoE. Uzemňovací vodič odvádza napätie a prepäťové prúdy z preskokov iskier do zeme. Zabudovaná poistka MOSFET zvyšuje ochrannú účinnosť a znižuje ekvipotenciálne prúdy medzi uzemňovacími bodmi inštalácie CCTV.

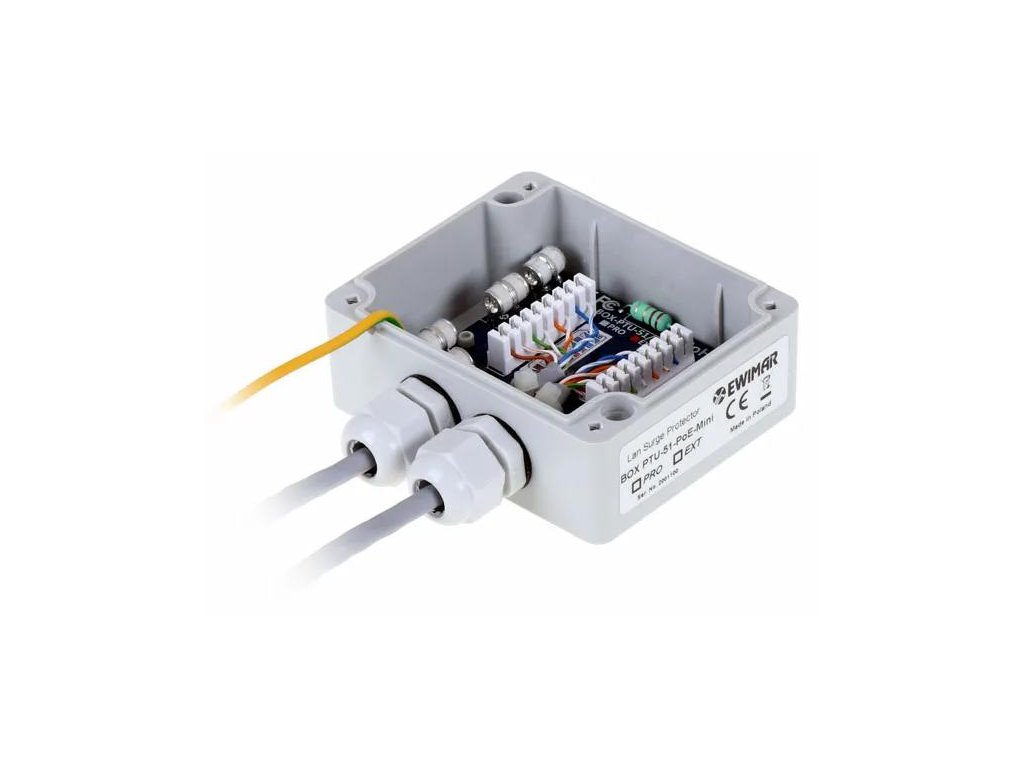

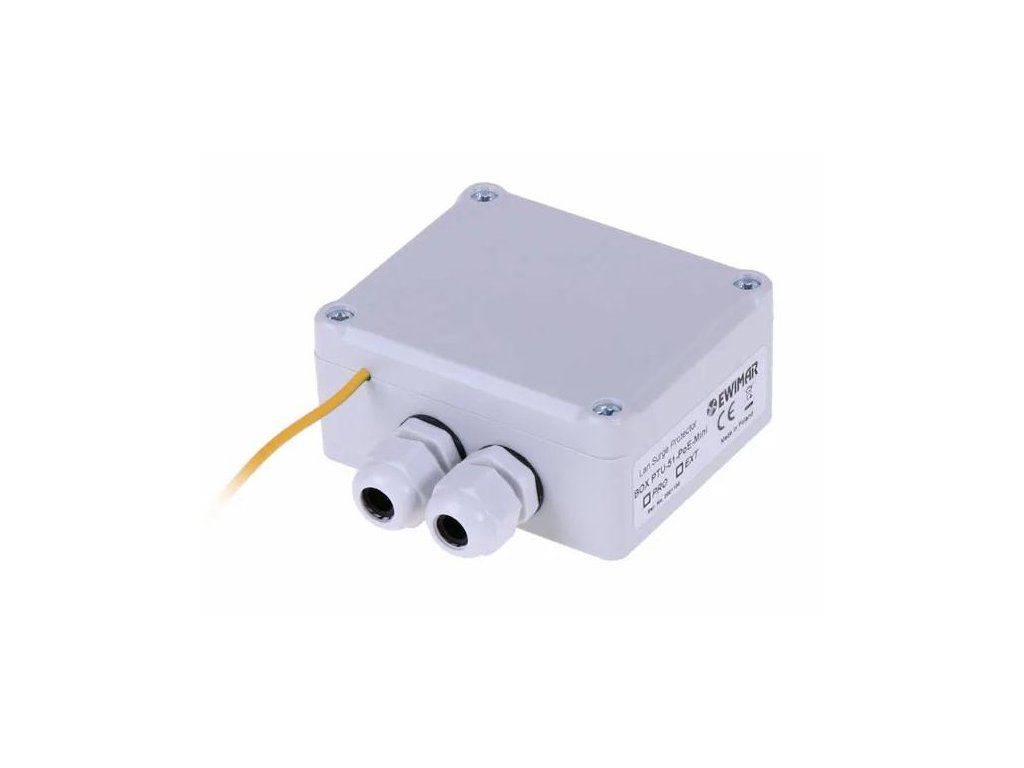

Je vybavený hermetickým vonkajším krytom s tesniacimi vývodkami a konektormi LSA pre chránenú a nechránenú stranu, ktoré majú vyššiu pevnosť pripojenia ako zásuvky RJ-45. Jeho malé rozmery umožňujú použitie v inštaláciách, kde je veľmi málo miesta, napríklad inštalácia vo vnútri stĺpov.
Produkt možno použiť pre káble UTP a FTP kategórie 5, 5e, 5 a 6a, ale v každom prípade poskytuje pripojenie s maximálnou rýchlosťou až 100 Mbit.
Je vynikajúci na ochranu nadzemných vedení LAN, ktoré sú vystavené vysokým indukovaným napätiam vo vodičoch a vysokým rázovým prúdom, ktoré môžu preniknúť z kovových konštrukcií, žľabov, stožiarov atď.

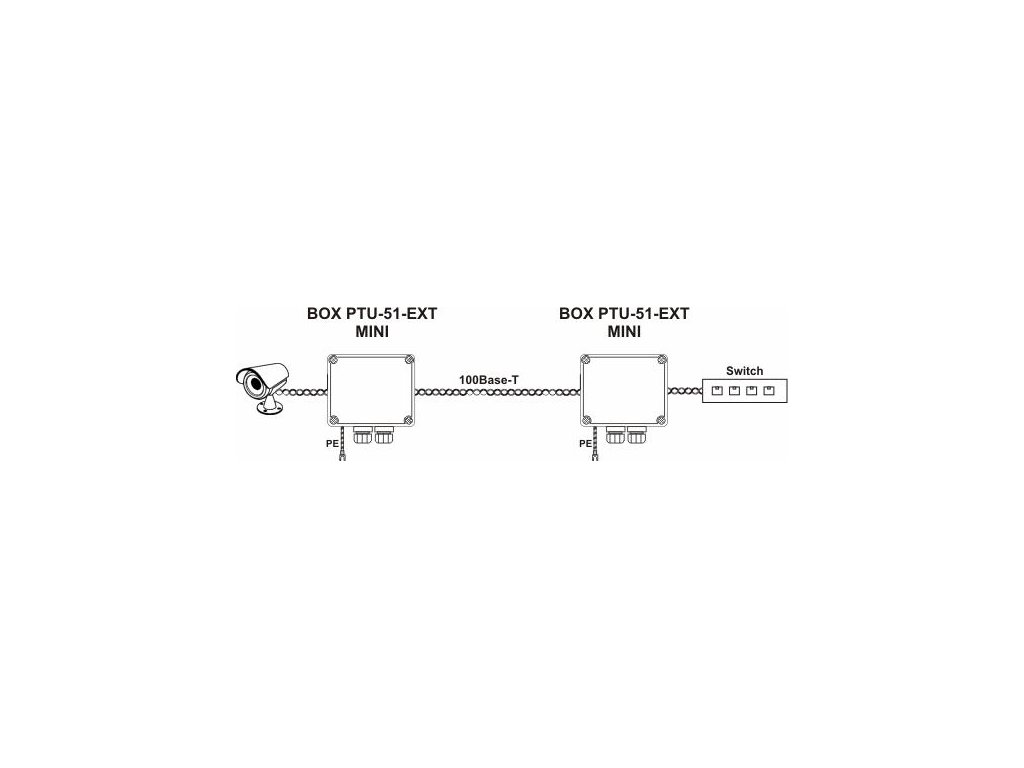

Môže sa používať s ostatnými ochranami PRO alebo EXT od spoločnosti Ewimar, ale na zabezpečenie úplnej ochrany vzdušného vedenia sa odporúča použiť dve rovnaké zariadenia - jedno na každom konci kábla. Tým sa vyrovná odolnosť celého obvodu voči prepätiu bez ohľadu na to, kam elektrický náboj prenikne.
Výrobok testovaný podľa kategórií D1, C2, C1, B2. Je určený na použitie na hraniciach zón LPZ0/LPZ1 alebo vyšších.
Technické špecifikácie
| Dátová linka | |
| Počet kanálov | 1 |
| Kompatibilita so sieťami | 10Base-T, 100Base-T (100Mbit) |
| Používa sa s kabelážou | FTP, UTP akejkoľvek kategórie |
| Vstupný konektor (LINE) | Konektor LSA (Krone) + tienenie |
| Výstupný konektor (DEVICE) | Konektor LSA (Krone) + tienenie |
| Počet ochranných krokov | 3 (GDT, MOSFET, TVS) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, od vedenia k zemi) lmax / vodič | 5kA |
| D1: Maximálny bleskový prúd (10/350 µs, vedenie-zem) Iimp | 2kA |
| Menovité jednosmerné napätie (od siete k sieti) UN | 3,3 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 3,5 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | <10V |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 2kA |
| Oddeľovací prvok | Poistka MOSFET |
| Chránené linky | 1-2, 3-6 |
| Kapacita (line-to-line) @1MHz | 6-15pF |
| Kapacita (línia-zem) @1MHz | 2-3pF |
| Sériový odpor | 6Ω / riadok |
| Menovitý prúd IN | 300 mA / linka |
| Linka PoE | |
| Menovité jednosmerné napätie (od siete k sieti) UN | 57 V DC |
| Maximálne trvalé prevádzkové napätie (line-to-line) UC | 64 V DC |
| B2: Úroveň ochrany 1kV/μs (od vedenia k vedeniu) | 93 V DC |
| C1: Vybíjací prúd (8/20 µs, od linky k linke) Iimp | 2kA (možnosť A), 250A (možnosť B) |
| Menovité jednosmerné napätie (od siete k zemi) UN | 90 V DC |
| Maximálne trvalé prevádzkové napätie (od siete k zemi) UC | 110 V DC |
| C1: Úroveň ochrany 1kV/μs (vedenie-zem) UP | 600V |
| C2: Vybíjací prúd (8/20 µs, línia-zem) lmax/vodič | 5kA |
| Chránené linky (páry) | (1+2)-(3+6), (4+5)-(7+8) |
| Prevádzkový štandard PoE | kompatibilita s IEEE 802.3af/at/bt-type 3 (HiPoE, UPOE) |
| Spoločné znaky | |
| Rozmery | 90 x 75 x 41 (mm) - bez vývodiek |
| Aplikácia | Ochrana zariadení inštalovaných vo vnútri/vonku |
| Montáž | Voľne stojace puzdro / nástenné puzdro / stĺpová konzola U-BOX |
| Metóda uzemnenia | Kábel |
| Tesnosť puzdra | IP65 |
| Prevádzková teplota | -40ºC ~ 60ºC |
Dodatočné parametre
| Kategória: | Kompletné kamerové systémy: káblové aj Wi-Fi |
|---|---|
| Hmotnosť: | 0.2 kg |
| EAN: | 5904041750403 |
| Chránená linka: | LAN |
| Počet kanálov: | 1 ks. |
| Rozmery v mm (Š x V x H): | 51x31x24 (mm) |
| Typ konektora: | RJ45 |
