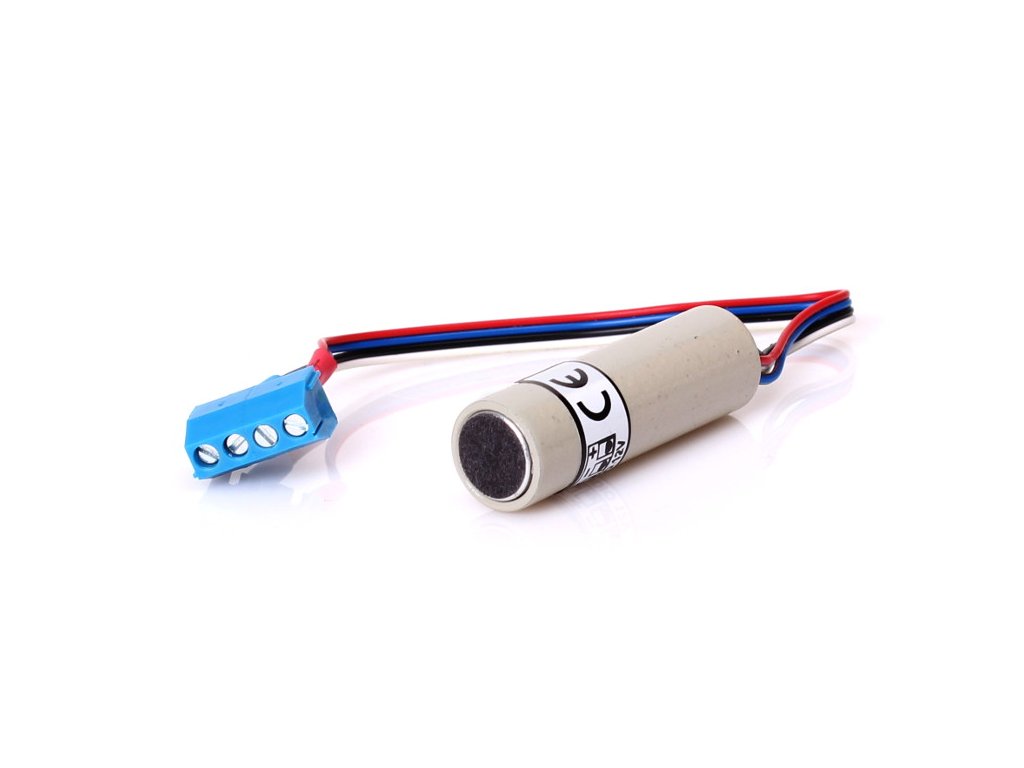

ZVUKOVÝ MODUL MP-6D
Kód: 5776


Podrobný popis

Umiestnite dva odpojené komponenty svorkovnice "za seba" a omotajte ich izolačnou páskou, aby sa dali ľahko pretiahnuť cez vyvŕtaný otvor:

Modul zasúvame do steny:

Pohľad na modul v stene:

Odrežte koniec hmoždinky Ø12 mm:

Modul v murive zamaskujeme kúskom hmoždinky:

Pohľad na spojenie z druhej strany múru:
MODUL FONIKY
S DIFERENCIÁLNYM VÝSTUPOM

POPIS OBJEKTU
Nesymetrický signál možno získať pripojením medzi mínusom napájacieho zdroja a jedným zo symetrických výstupov.Ponúkaný zvukový modul - mikrofón pre kamery je určený na počúvanie okolitých zvukov. Zariadenie má diferenciálny výstup, ktorý umožňuje prenos signálu po krútenej dvojlinke, a asymetrický výstup na prenos signálu po koaxiálnom kábli.
TECHNICKÉ ŠPECIFIKÁCIE
- Napájacie napätie : 12 V
- Aktuálna spotreba : 10 mA
- Hmotnosť : 9 g
- Rozmery rúrky ø12 x 35 mm
- Prenos signálu a energie : po krútenej dvojlinke do 1200 m (útlm 6 dB)
- Bývanie : kov
PRIPOJENIE PRE DIFERENCIÁLNY SIGNÁL
PRIPOJENIE PRE NESYMETRICKÝ SIGNÁL

PRÍKLAD INŠTALÁCIE
Vyvŕtajte otvor Ø12 mm:

Prestrčte modul cez otvor tak, aby mikrofón nevyčnieval nad rovinu:

Na druhej strane sa na pripojenie napájania aj signálu používa krútená dvojlinka (zvyšný voľný pár sa môže použiť napríklad na prenos videa):

INŠTALÁCIA A MASKOVANIE MODULU V STENE
Vyvŕtajte otvor Ø12 mm:

Odpojte svorkovnicu a pripojte krútenú dvojlinku (nepoužitý pár sa môže použiť na prenos videosignálu z kamery):
Dodatočné parametre
Kategória: | Mikrofóny, audio moduly |
---|---|
Hmotnosť: | 0.01 kg |
Aktuálna spotreba: | 10 mA |
Napätie: | 12 V |
Kapela: | 120 Hz - 18 kHz |
Pracovná plocha: | 150 m2 |
