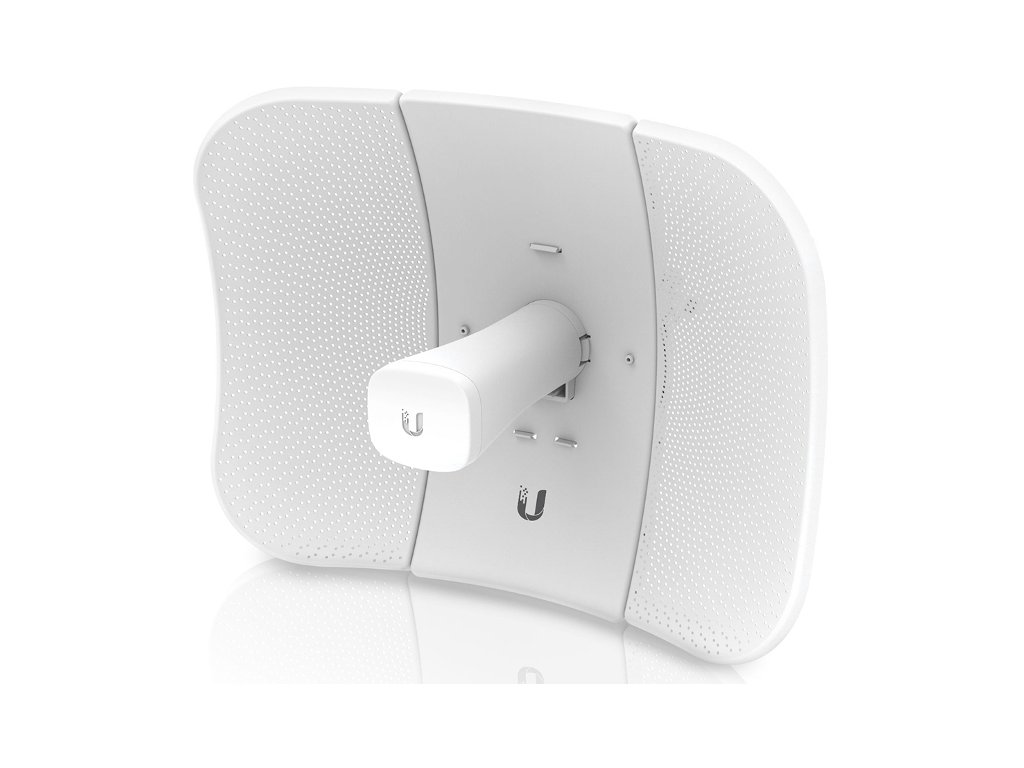

UBIQUITI LITEBEAM LBE-5AC-Gen2

UBIQUITI LITEBEAM
LBE-5AC-GEN2

Kľúčové vlastnosti

• Prevádzka v pásme 5 GHz
• Anténa so ziskom 23 dBi
• Úzky hlavný lúč
• Štandard AC
• Dvojitá polarita
• Prenosový výkon do 25 dBm
• Rádio 2,4 GHz na konfiguráciu
• Držiak na vertikálne a horizontálne nastavenie sklonu

Účel

Ubiquiti LBE-5AC-GEN2 je kompletný rádiový systém určený pre 5GHz pásmo pracujúci v štandarde 802.11ac s technológiou 2x2 MIMO. Je rozšírený o rádio v pásme 2,4 GHz na konfiguráciu. Anténa má zisk 23 dBi. Zariadenie je vybavené integrovaným rádiovým modulom s výkonom až 25 dBm a jedným portom 10/100/1000 Mb/s Gigabit Ethernet. LBE-5AC-GEN2 sa vyznačuje vysokým výkonom a pozoruhodným dosahom až 30 km. Zariadenie je napájané pasívnym PoE (napájací zdroj je súčasťou dodávky).

Popis

Spoločnosť Ubiquiti Networks uvádza na trh druhú generáciu zariadení airMAX® CPE (Customer Premises Equipment). Zástupcom tejto generácie je LiteBeam® 5AC Gen 2 s ďalšou sieťou WiFi určenou na správu zariadenia.

LiteBeam 5AC Gen 2 sústreďuje rádiový výkon do úzkeho lúča. Zameraním v jednom smere LiteBeam 5AC Gen 2 blokuje alebo filtruje šum a rušenie. Táto funkcia je dôležitá najmä v oblastiach s vysokou hustotou rádiových sietí s rovnakými alebo podobnými frekvenciami.

Technológia InnerFeed® integruje rádiový modul do anténneho žiariča, takže medzi rádiovým modulom a žiaričom nie je potrebné žiadne káblové prepojenie. Tým sa zvyšuje výkon, pretože sa eliminujú straty v kábloch. Tým sa zvyšuje výkon, pretože sa eliminujú straty v kábloch. Vďaka vysokému výkonu a inovatívnemu dizajnu je LiteBeam 5AC Gen 2 všestranný a nákladovo efektívny na nasadenie.

Zariadenia druhej generácie pracujú pod softvérom airOS® v8 - revolučným operačným systémom pre produkty Ubiquiti® airMAX ac.

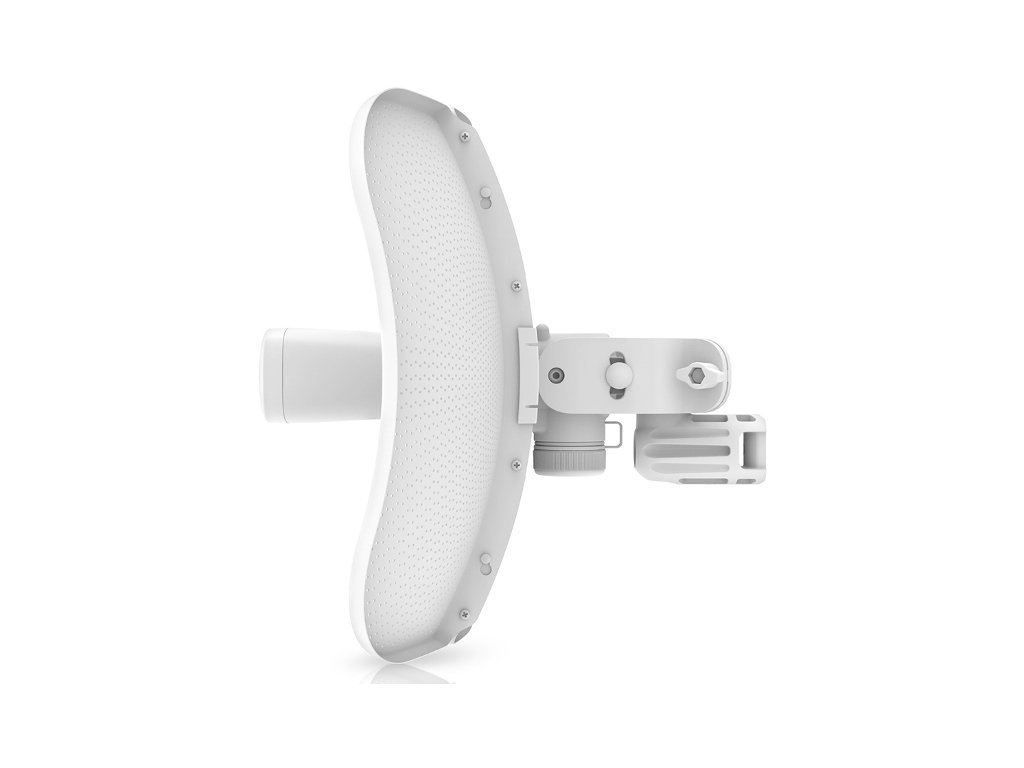

Nový držiak sa skladá z dvoch častí. Jeden umožňuje nastavenie uhla v horizontálnej rovine a druhý vo vertikálnej rovine. Konštrukcia držiaka poskytuje väčšiu pevnosť ako predchádzajúce riešenie. Nový držiak je zobrazený na obrázku nižšie:

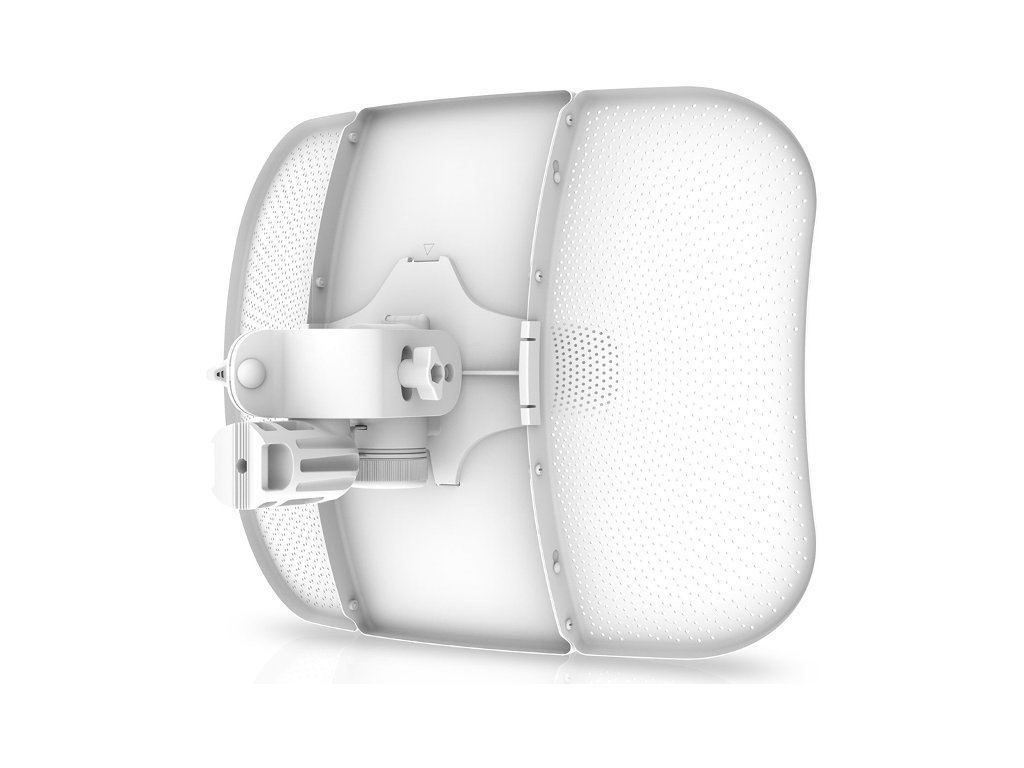

Nový dizajn rukoväte

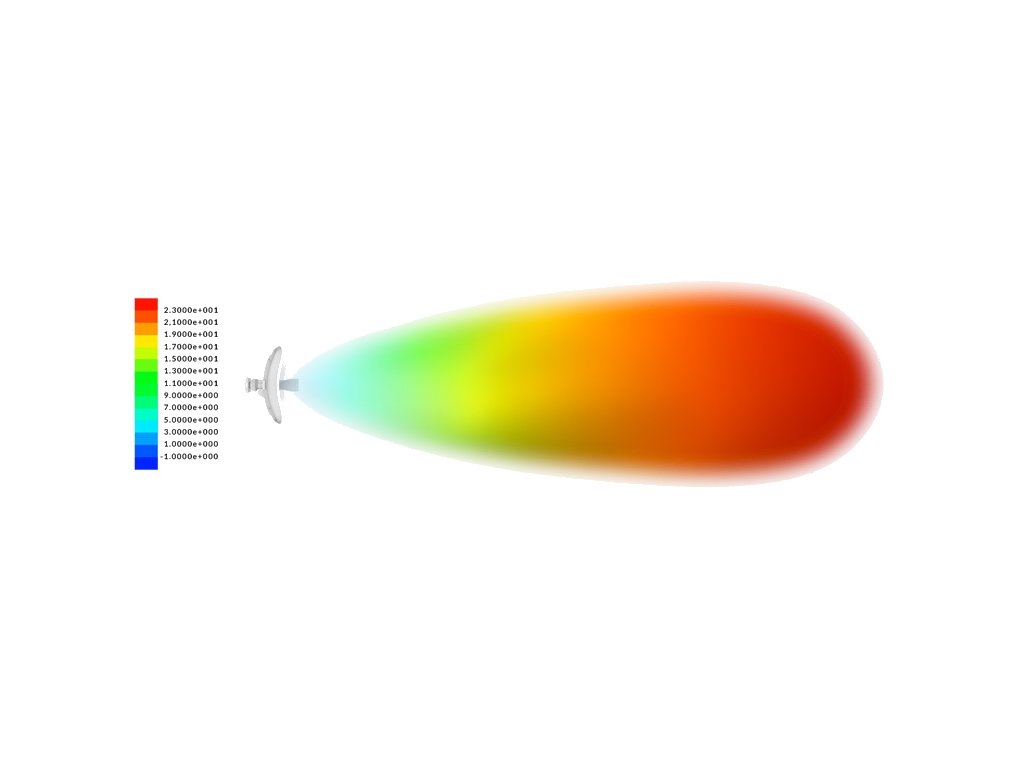

Pokrytie

23 dBi LiteBeam AC je navrhnutý na diaľkové pripojenie a využíva smerové pole na zabezpečenie zvýšenej odolnosti voči rušeniu.

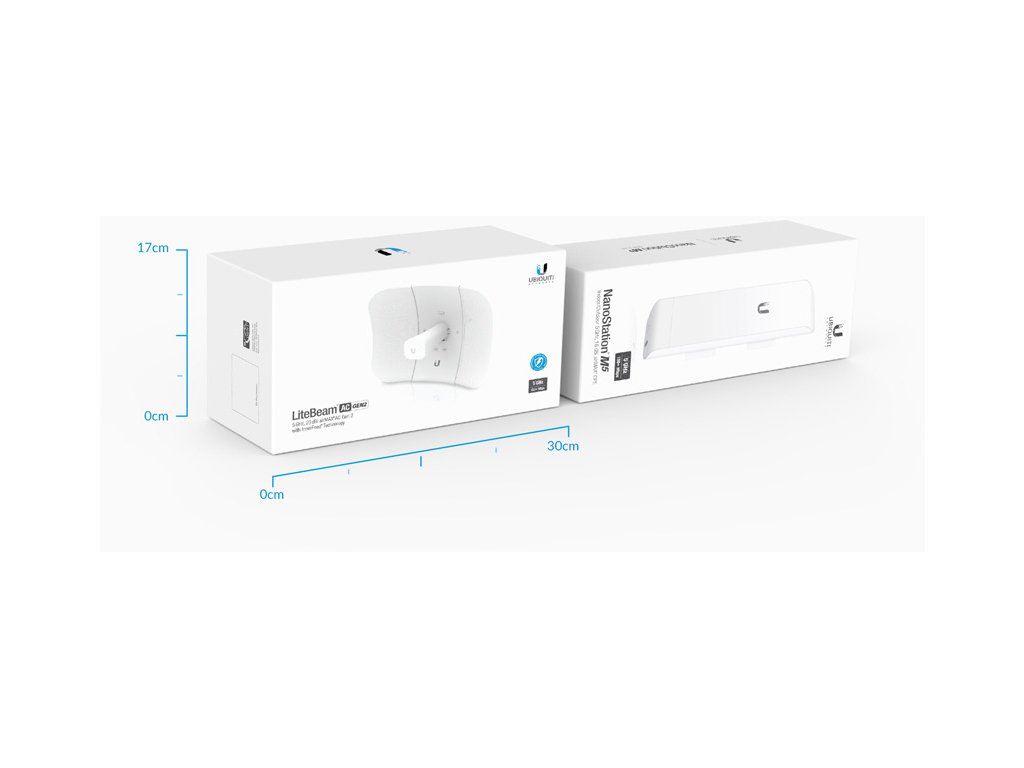

Rozmery

<

Technické špecifikácie

• LITEBEAM 5AC GEN2
• Prevádzková frekvencia : 5150 - 5875 MHz (2412 - 2462 MHz - treba nakonfigurovať)
• Prírastok energie : 23 dBi
• Procesor : MIPS 74 Kc
• RAM : 64 MB DDR2
• Sieťové rozhranie : 1 port Gigabit Ethernet 10/100/1000 Mb/s
• Vstupné napätie : 24 V (± 10%)
• Spôsob napájania : Pasívne PoE (piny 4, 5+; 7, 8-)
• Maximálna spotreba energie : 7 W
• Napájací zdroj je súčasťou balenia : 24 V, 0,3 A PoE napájanie Gigabitový ethernetový port
• Montáž : Na stĺpe
• Odolnosť proti vetru maximálna rýchlosť 200 km/h
• Odolnosť proti vetru : 275 N pri 200 km/h
• Ochrana pred ESD/EMP : 24 kV
• Rozmery : 358x271,95x272,5 mm
• Hmotnosť bez rukoväte: 800 g S rukoväťou: 980 g
• Prípustná prevádzková teplota : -40 až 70 stupňov C
• Prípustná vlhkosť vzduchu : 5-95 % nekondenzovateľné
• Certifikáty cE, FCC, IC

• CHARAKTERISTIKY BEZDRÔTOVÉHO PRENOSU
• Prenosový výkon
• : Modulácia, Tx
• airMAX ac : Array,25 dBm
• 2x QPSK (1/2) : 25 dBm
• 2x QPSK (3/4) : 25 dBm
• 4x 16QAM (1/2) : 25 dBm
• 4x 16QAM (3/4) : 25 dBm
• 6x 64QAM (2/3) : 25 dBm
• 6x 64QAM (3/4) : 24 dBm
• 6x 64QAM (5/6) : 23 dBm
• 8x 256QAM (3/4) : 21 dBm
• 8x 256QAM (5/6) : 21 dBm
• Citlivosť príjmu
• : Modulácia, Rx
• airMAX ac : pole,-96 dBm
• 2x QPSK (1/2) : -95 dBm
• 2x QPSK (3/4) : -92 dBm
• 4x 16QAM (1/2) : -90 dBm
• 4x 16QAM (3/4) : -86 dBm
• 6x 64QAM (2/3) : -83 dBm
• 6x 64QAM (3/4) : -77 dBm
• 6x 64QAM (5/6) : -74 dBm
• 8x 256QAM (3/4) : -69 dBm
• 8x 256QAM (5/6) : -65 dBm
